Montieren des Ablenkblechs
Die Ablenkblechfeder hat entweder ein L-Ende oder ein
gerades Ende (Bild 30).
Hinweis: Achten Sie darauf, dass das Ablenkblech
montiert ist, wenn der Graskollektor und die Rohre
abgenommen werden.
Warnung
Ein nicht abgedeckter Auswurfkanal kann zum
Ausschleudern von Gegenständen auf den Be-
diener oder Unbeteiligte führen. Das kann schwere
Verletzungen zur Folge haben. Weiter könnte es
auch zum Kontakt mit dem Messer kommen.
Setzen Sie den Rasenmäher nur dann ein, wenn Sie
ein Abdeckblech, eine Mulchplatte, ein Ablenk-
blech oder einen Auswurfkanal mit Fangvor-
richtung montiert haben.
1. Legen Sie das Distanzstück und die Feder auf das
Ablenkblech. Legen Sie das L-förmige oder das gerade
Federende hinter die Kante der Schneidabdeckung.
Hinweis: Achten Sie darauf, dass das L-förmige oder
gerade Federende hinter der Kante der Abdeckung
installiert wird, bevor Sie die Schraube wie in Bild 30
dargestellt einsetzen.
2. Setzen Sie die Schraube und Mutter ein. Führen Sie das
J–förmige Hakenende der Feder um das Ablenkblech
(Bild 30).
Wichtig
Das Ablenkblech muss sich in Position
absenken können. Heben Sie das Ablenkblech hoch, um
nachzuprüfen, ob es vollständig in die abgesenkte Stellung
herunterfährt.
8
6
1
9
1. Schraube
2. Distanzstück
3. Sicherungsmutter
4. Feder
5. Feder eingesetzt
6. Ablenkblech
7. L-förmiges Federende,
vor Einsetzen der
Schraube hinter
Befestigungshalterung
positionieren
19
4
2
3
5
10
m–6085

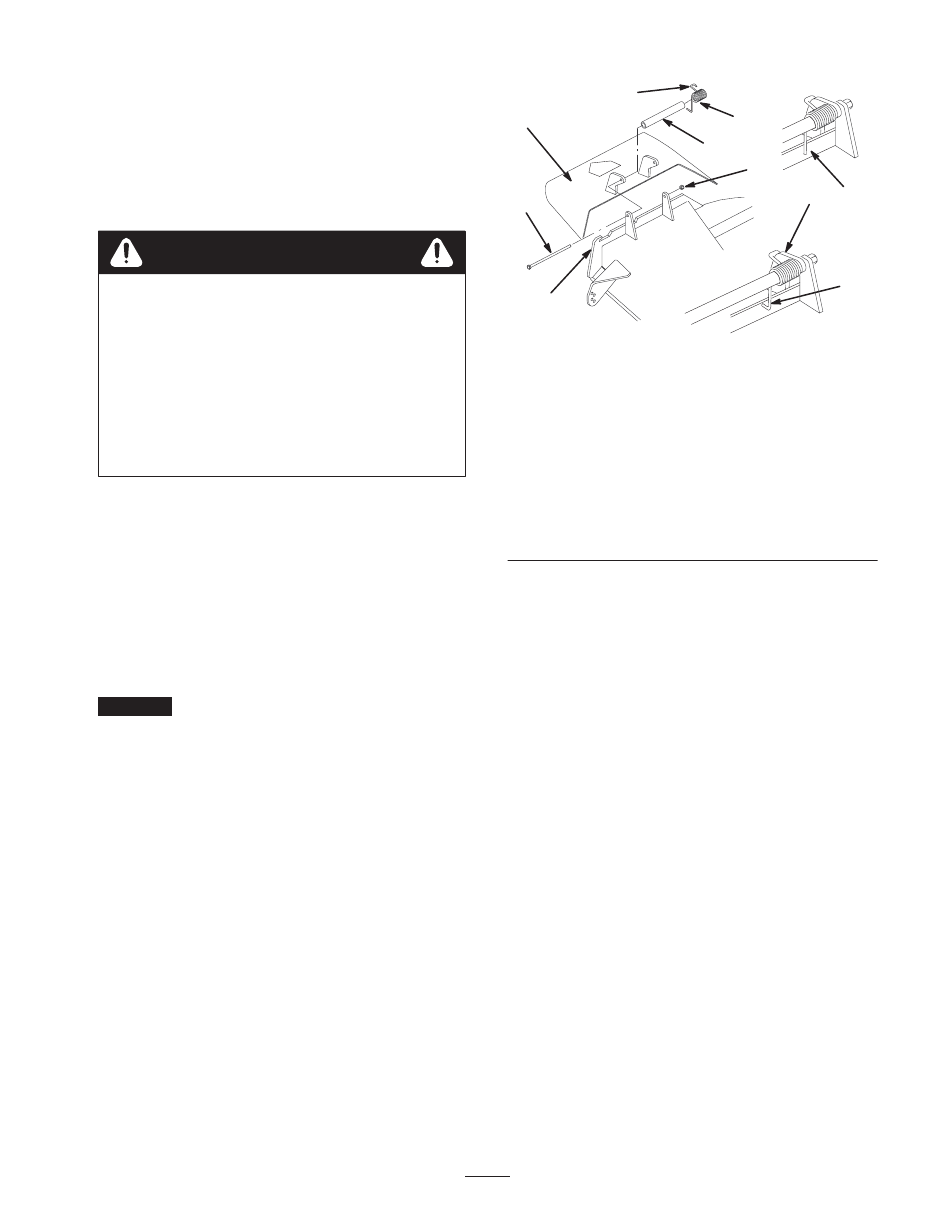

Bild 30
8. J–förmiges Hakenende
der Feder
9. Befestigungshalterung
10. Gerades Ende: Möglicher
Federstil
7
