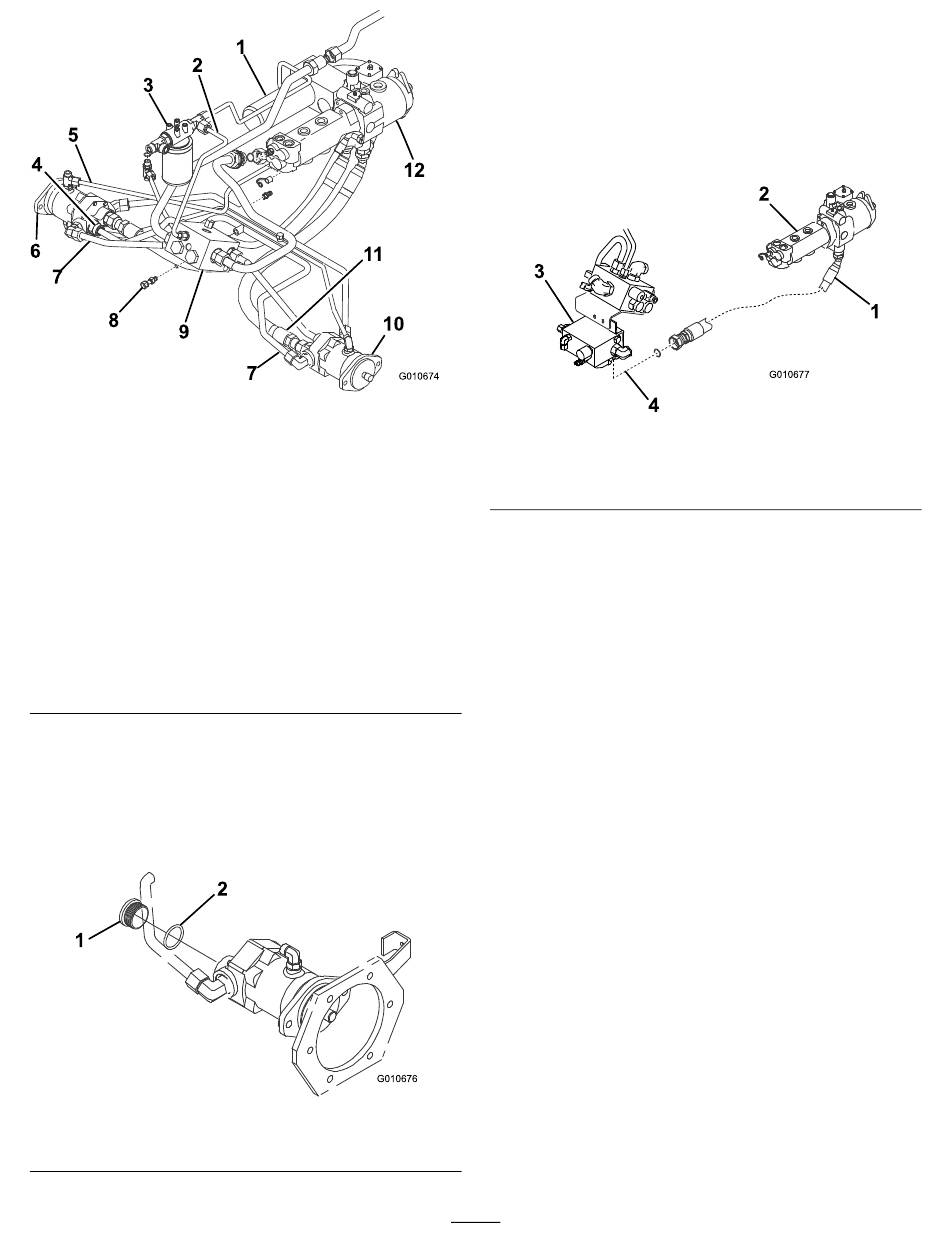

1. Filterverteiler
2. Hydraulikschlauch (Filter am Allradantriebverteiler)
3. Filter
4. Hydraulikschlauch (Allradantriebverteiler zu rechtem
Radmotor)
5. Hydraulikschlauch (rechter Radmotor zu Filterverteiler)
6. Rechter Radmotor
7. Hydraulikschlauch (linker zu rechter Radmotor)
8. Testanschluss
9. Allradantriebverteiler
10. Linker Radmotor
11. Hydraulikschlauch (Hydraulikpumpe zu linkem Radmotor)
12. Hydraulikpumpe
6. {Entfernen und werfen Sie das Anschlussstück von
der rechten Seite des linken Radmotors weg; setzen
Sie eine ausgehöhlte Verschlusskappe mit O-Ring
in den Radmotoranschluss, an dem Sie das gerade
Anschlussstück entfernt haben (Bild 4). Ziehen Sie
die Verschlusskappe mit 274 bis 295 N-m an.
1. Blende
1
11
10
7
G010674
Bild 3
Bild 4
2. O-Ring
7. Schließen Sie den neuen Hydraulikschlauch
D anstelle des entfernten Schlauchs an der
Hydraulikpumpe an (Bild 5).
8. Verlegen Sie den Hydraulikschlauch D
zum Mengenteiler und schließen ihn am
90-Grad-Anschlussstück unten am Verteiler an
(Bild 5).
12
1. Hydraulikschlauch D
2. Hydraulikpumpe
9. Entfernen und werfen Sie den Hydraulikschlauch
zwischen dem Allradantriebverteiler und dem
rechten Vorderradmotor weg (Bild 3, Ausschnitt 4).
10. Entfernen und werfen Sie das Anschlussstück von
der linken Seite des rechten Radmotors weg; setzen
Sie eine ausgehöhlte Verschlusskappe mit O-Ring
in den Radmotoranschluss, an dem Sie das gerade
Anschlussstück entfernt haben (Bild 4). Ziehen Sie
die Verschlusskappe mit 274 bis 295 N-m an.
11. Schließen Sie den neuen Hydraulikschlauch E von
der linken Seite des Mengenteiler-Verteilers an der
rechten Seite des Allradantriebverteilers an (Bild 6).
4
Bild 5
3. Mengenteiler-Verteiler
4. 90-Grad-Anschlussstück
