3. Setzen Sie die Anschlussstücke in den
Mengenteiler-Verteiler ein (Bild 1) und fluchten sie
wie folgt aus:
Hinweis: Stellen Sie vor dem Einbau sicher, dass
alle O-Ringe eingeschmiert und richtig an allen
Anschlussstücken positioniert sind.
1. Mengenteiler-Verteiler
2. Halterung
3. Schraube (3/8" x 3-3/4")
4. Bundmutter (3/8")
5. 90-Grad-Anschlussstück
A. Befestigen Sie den Mengenteiler mit einer
Schraube (3/8 x 3-1/2") und Bundmutter (3/8")
an der Mengenteilerhalterung.
B. Schrauben Sie das große 90-Grad-Anschlussstück
unten in den Mengenteiler-Verteiler (Bild 1,
Ausschnitt 5). Positionieren Sie das
Anschlussstück wie im Bild dargestellt; stellen
Sie sicher, dass die Sicherungsmuttern ganz
eingezogen ist. Ziehen Sie sie noch nicht fest.
C. Schrauben Sie das große gerade Anschlussstück
hinten in den Mengenteiler-Verteiler (Bild 1,
Ausschnitt 6). Ziehen Sie das Anschlussstück mit
110 bis 118 N-m an.
D. Schrauben Sie das mittlere 90-Grad-
Anschlussstück in die linke Seite des
Mengenteiler-Verteilers (Bild 1, Ausschnitt 7).
Positionieren Sie das Anschlussstück so, dass die
Sicherungsmuttern ganz eingezogen ist. Ziehen
Sie sie noch nicht fest.
E. Schrauben Sie das kleine gerade Anschlussstück
in die rechte Seite des Mengenteiler-Verteilers
(Bild 1, Ausschnitt 8). Ziehen Sie das
Anschlussstück mit 110 bis 118 N-m an.
F. Schrauben Sie das kleine 90-Grad-Anschlussstück
vorne in den Mengenteiler-Verteiler (Bild 1,

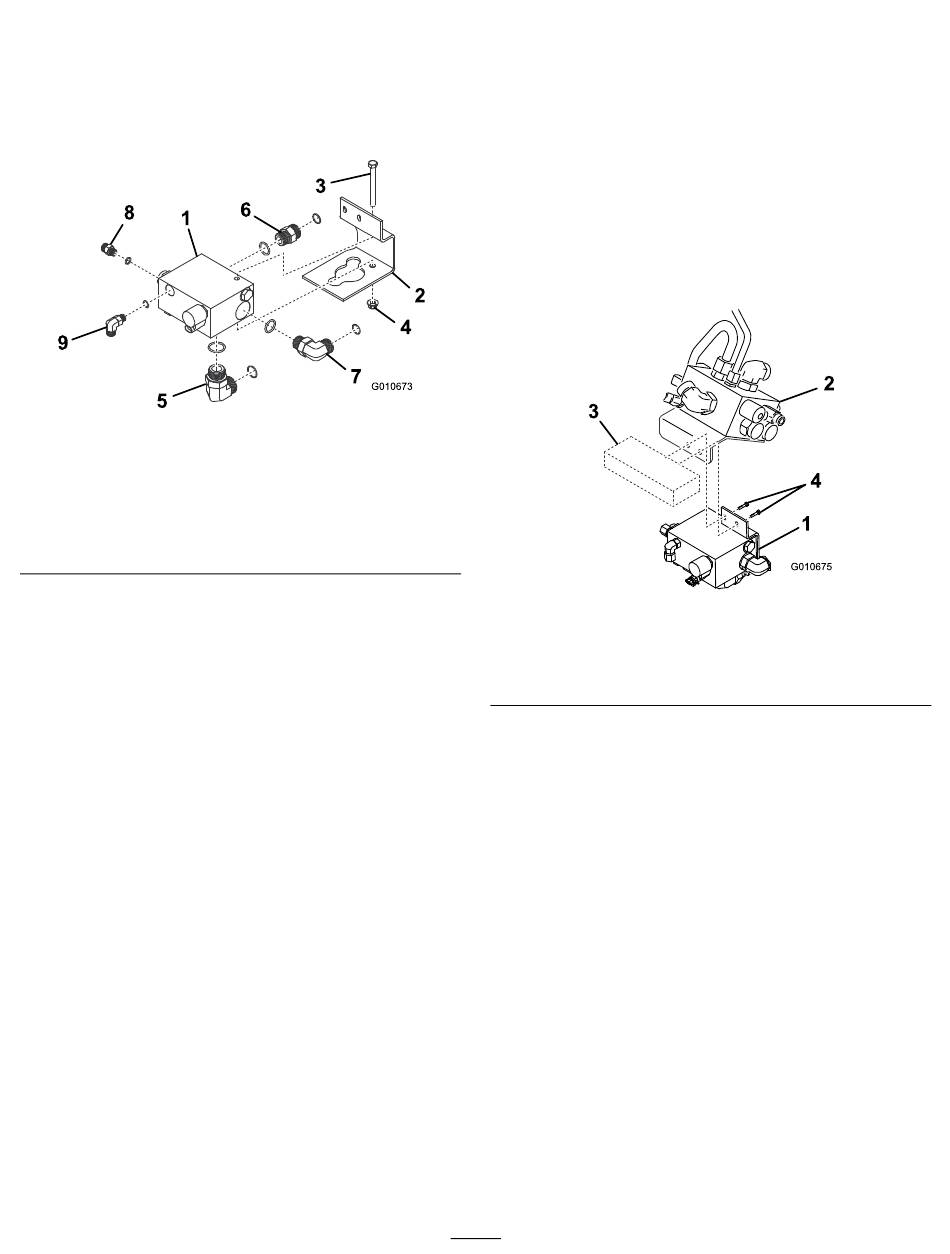

Bild 1
6. Gerades Anschlussstück
7. 90-Grad-Anschlussstück
8. Gerades Anschlussstück
9. 90-Grad-Anschlussstück
Ausschnitt 9). Positionieren Sie das
Anschlussstück so, dass die Sicherungsmuttern
ganz eingezogen ist. Ziehen Sie sie noch nicht
fest.
4. Befestigen Sie den Mengenteiler-Verteiler wie folgt
an der Allradantrieb-Verteilerhalterung und am
Fahrzeugrahmen:
A. Entfernen Sie die Befestigungen, mit denen die
Allradantrieb-Verteilerhalterung am Rahmen
befestigt ist.
B. Fluchten Sie den Mengenteiler und die Halterung
am Rahmen aus, siehe Bild 2.
1. Mengenteiler-Verteiler
2. Allradantriebverteiler
C. Befestigen Sie beide Teile mit den vorher
entfernten Befestigungen am Rahmen.
5. Entfernen und werfen Sie den Hydraulikschlauch
zwischen der Hydraulikpumpe und dem linken
Vorderradmotoranschlussstück weg (Bild 3,
Ausschnitt 11).
3
Bild 2
3. Fahrzeugrahmen
4. Vorhandene
Befestigungen
