Inhaltszusammenfassung für Optoma UHZ4000

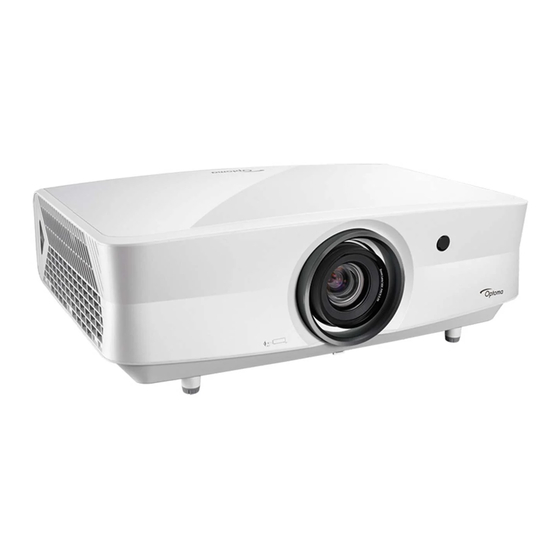

- Seite 1 -Projektor ® Bedienungsanleitung...
- Seite 2 INHALTSVERZEICHNIS SICHERHEIT ..................4 Wichtige Sicherheitshinweise ....................4 Sicherheitsinformationen zur Laserstrahlung ................5 Informationen zur 3D-Sicherheit ....................6 Urheberrecht..........................7 Haftungsausschluss ........................7 Anerkennung von Marken ......................7 FCC ............................7 Konformitätserklärung für EU-Länder ..................8 WEEE ............................8 EINFÜHRUNG ..................9 Lieferumfang..........................
- Seite 3 Staubfilter installieren und reinigen ..................52 ZUSÄTZLICHE INFORMATIONEN ..........53 Kompatible Auflösungen ......................53 Bildgröße und Projektionsabstand.................... 56 Projektorabmessungen und Deckenmontage ................57 IR-Fernbedienungscodes ......................58 Problemlösung.......................... 62 Warnanzeigen .......................... 64 Technische Daten ........................66 Optoma-Niederlassungen weltweit ................... 67 Deutsch...
- Seite 4 Versuchen Sie niemals den Projektor in Eigenregie zu reparieren. Durch Öffnen des Gehäuses setzen Sie sich Hochspannung und anderen Gefahren aus. Bitte nehmen Sie vor dem Einsenden Ihres Gerätes zu Reparaturzwecken Kontakt mit Optoma auf. ‡ Achten Sie auf die Sicherheitshinweise am Projektorgehäuse.
- Seite 5 ‡ Blicken Sie während des Betriebs nicht direkt in der Projektorobjektiv. Das helle Licht kann Ihren Augen schaden. ‡ Der Projektor erkennt automatisch die Lebensdauer der Lichtquelle. ‡ Lassen Sie nach Ausschalten des Projektors das Gebläse noch einige Minuten in Betrieb, bevor Sie die Stromversorgung trennen.
- Seite 6 ‡ IEC 60825-1: 2014 Klasse 1 RG2 IEC 62471-5:2015 RG2 ‡ Zusätzliche Anweisungen, Kinder zu überwachen, nicht direkt in das Objektiv zu blicken und keine optischen Hilfsmittel zu verwenden. ‡ Zusätzliche Anweisungen, außerhalb der Reichweite von Kindern zu installieren. ‡ Hinweis, Kinder zu beaufsichtigen und Ihnen niemals zu erlauben, unabhängig von der Entfernung zum Projektor in den Projektorstrahl zu blicken.
- Seite 7 ‡ Längeres Betrachten von 3D-Projektionen während des Tragens einer 3D-Brille kann Kopfschmerzen oder Ermüdung verursachen. Falls Kopfschmerzen, Ermüdung oder Schwindel auftreten, unterbrechen Sie die Betrachtung von 3D-Projektionen und legen Sie eine Pause ein. ‡ Verwenden Sie die 3D-Brille ausschließlich zum Betrachten von 3D-Projektionen. ‡...
- Seite 8 Hinweis: Abgeschirmte Kabel Um weiterhin die Anforderungen der FCC-Bestimmungen zu erfüllen, müssen abgeschirmte Kabel bei allen Verbindungen mit anderen Computergeräten verwendet werden. Vorsicht Durch Änderungen oder Modifi kationen, die nicht ausdrücklich von dem Hersteller genehmigt wurden, kann die von der Federal Communications Commission erteilte Projektorbetriebsbefugnis des Benutzers ungültig werden. Betriebsbedingungen Dieses Gerät erfüllt Teil 15 der FCC-Regularien.
- Seite 9 DisplayPort Projektor Fernbedienung Netzkabel Dokumentation Hinweis: ‡ Die Fernbedienung wird mit der Batterie geliefert. ‡ * Informationen zur europäischen Garantie finden Sie unter www.optoma.com. Optionales Zubehör CD mit Objektivabdeckung Tragetasche VGA-Kabel Bedienungsanleitung Hinweis: ‡ Optionales Zubehör kann je nach Modell, technischen Daten und Region variieren.
- Seite 10 EINFÜHRUNG Produktübersicht Hinweis: ‡ Blockieren Sie die Zu- und Abluftöffnungen des Projektors nicht. ‡ Halten Sie bei Betrieb des Projektors in einem eingeschlossenen Raum einen Mindestabstand von 30 cm rund um die Zu- und Abluftöffnungen ein. Eintrag Eintrag Obere Abdeckung Belüftung (Eingang) Fokusring Zoomregler...
- Seite 11 EINFÜHRUNG Anschlüsse SERVICE HDMI v1.4 HDMI v2.0 4K/MHL AC-IN RJ-45 RS232 HDMI 1 HDMI 2 AUDIO AUDIO S / PDIF POWER OUT 1.5A) Eintrag Eintrag Anschluss für Kensington -Schloss Audioeingang Netzanschluss 12-V-Ausgang RJ-45-Anschluss 10. Serviceanschluss (* RS232-Anschluss 11. S/PDIF-Anschluss USB-Stromversorgungsausgang HDMI 1- (v1.4) Anschluss (5 V 1,5 A) (* HDMI 2- (v2.0) 4K- /...
- Seite 12 EINFÜHRUNG Bedienfeld Eintrag Eintrag Betriebs-/Bereitschaftsanzeige-LED Erneute Synchronisierung Quelle Vier Richtungstasten Menü Laser-LED Bestätigen Temperatur-LED Deutsch...
- Seite 13 EINFÜHRUNG Fernbedienung Für Datenmodell Geometric Correction PIP/PBP Mode AV Mute ENTER Info. Source Re-Sync Volume D Zoom Menu Format Freeze Remote S-Video HDMI1 HDMI2 HDBaseT Video HDMI3 YPbPr DisplayPort Eintrag Eintrag Einschalten 18. YPbPr (nicht unterstützt) Geometrische Korrektur 19. Zifferntasten (0 bis 9) Funktionstaste (F1) (zuweisbar) 20.
- Seite 14 EINFÜHRUNG Für Heimmodell User2 User1 User3 Contrast Brightness Mode Aspect ratio Keystone Mute Sleep Timer Volume Source Re-sync Menu Volume HDMI1 HDMI2 VGA1 VGA2 Video YPbPr Eintrag Eintrag Einschalten 15. Benutzer3 Benutzer2 16. Kontrast Benutzer1 17. Anzeigemodus Helligkeit 18. Seitenverhältnis Trapezkorrektur (nicht unterstützt) 19.
- Seite 15 Projektor darf nicht horizontal aufgestellt und nicht nach vorne/hinten oder links/rechts geneigt werden. Jede andere Ausrichtung lässt die Garantie erlöschen und kann die Lebenszeit der Projektorlichtquelle oder des Projektors selbst verkürzen. Bitte wenden Sie sich für eine nicht standardmäßige Installation an Optoma. Deutsch...
- Seite 16 AUFSTELLUNG UND INSTALLATION Hinweis zur Projektorinstallation ‡ Halten Sie rund um die Abluftöffnungen einen Abstand von mindestens 30 cm ein. Minimum Minimum Minimum 100mm 300mm 300mm (3,94 Zoll) (11,81 Zoll) (11,81 Zoll) Minimum Minimum 100 mm 100mm Minimum (3,94 Zoll) (3,94 Zoll) 100mm (3,94 Zoll)
- Seite 17 AUFSTELLUNG UND INSTALLATION Quellen mit dem Projektor verbinden SERVICE HDMI v1.4 HDMI v2.0 4K/MHL AC-IN RJ-45 RS232 HDMI 1 HDMI 2 AUDIO AUDIO S / PDIF POWER OUT 1.5A) Eintrag Eintrag HDMI-Kabel S/PDIF-Ausgangskabel HDMI- / MHL-Kabel USB-Stromkabel Cinch-Komponentenkabel 10. Audioausgangskabel VGA-Eingangskabel 11.
- Seite 18 AUFSTELLUNG UND INSTALLATION Projektionsbild einstellen Bildhöhe Der Projektor hat höhenverstellbare Füße, mit denen die Höhe des Projektionsbildes angepasst werden kann. Machen Sie an der Unterseite des Projektors den höhenverstellbaren Fuß ausfindig, den Sie anpassen möchten. Drehen Sie zum Erhöhen/Absenken des Projektors die einstellbaren Füße im bzw. gegen den Uhrzeigersinn.
- Seite 19 AUFSTELLUNG UND INSTALLATION ‡ Drehen Sie zum Anpassen des Fokus den Fokusring im oder gegen den Uhrzeigersinn, bis das Bild scharf und gut sichtbar ist. Fokusring Fokusanpassung Hinweis: Der Projektor fokussiert auf eine Entfernung von 1,3 bis 9,3 m. Deutsch...
- Seite 20 AUFSTELLUNG UND INSTALLATION Fernbedienung in Betrieb nehmen Batterien installieren/auswechseln Zwei AAA-Batterien werden für die Fernbedienung mitgeliefert. Entfernen Sie die Batteriefachabdeckung an der Rückseite der Fernbedienung. Legen Sie AAA-Batterien wie abgebildet in das Batteriefach ein. Bringen Sie die Abdeckung wieder an der Fernbedienung an. Hinweis: Ersetzen Sie die Batterien nur durch den gleichen und einen gleichwertigen Batterietyp.
- Seite 21 AUFSTELLUNG UND INSTALLATION Ca. ±15 ° Ca. ±15 ° Deutsch...
- Seite 22 PROJEKTOR VERWENDEN Projektor ein-/ausschalten oder Geometric Correction PIP/PBP Mode AV Mute ENTER Geometric Correction PIP/PBP Info. Mode AV Mute Source Re-Sync ENTER Volume D Zoom Info. Source Re-Sync Volume D Zoom Menu Menu Format Freeze Remote S-Video HDMI1 HDMI2 HDBaseT Video HDMI3 Format Freeze...
- Seite 23 PROJEKTOR VERWENDEN Geometric Correction PIP/PBP Eine Eingangsquelle wählen Mode AV Mute Schalten Sie die angeschlossene Quelle, wie Computer, Notebook, Videoplayer etc, ein, die Sie anzeigen lassen möchten. Der Projektor erkennt die Quelle automatisch. Falls mehrere Quellen angeschlossen sind, drücken Sie die Eingangstaste am Bedienfeld des Projektors oder an der Fernbedienung zur Auswahl der gewünschten Quelle.
- Seite 24 PROJEKTOR VERWENDEN Menünavigation und -funktionen Der Projektor verfügt über mehrsprachige OSD-Menüs, mit denen Sie Bildeinstellungen vornehmen und Parameter verändern können. Die Signalquelle wird automatisch erkannt. Drücken Sie zum Einblenden des OSD-Menüs die -Taste am Projektorbedienfeld oder die Menü- Taste an der Fernbedienung. Bei angezeigtem OSD können Sie mit den Tasten pq Elemente im Hauptmenü...
- Seite 25 PROJEKTOR VERWENDEN OSD-Menübaum Hauptmenü Untermenü Untermenü 2 Untermenü 3 Untermenü 4 Werte Präsentation [Standard] Hell Hinweis: HLG-Funktionen variieren je nach Modell. HDR SIM. Anzeigemodus Kino Spiel sRGB DICOM SIM. HDR2 Drei Dimensionen Aus [Standard] Tafel Hellgelb Wandfarbe Hellgrün Hellblau Anzeige Bildeinstellungen Pink Grau...
- Seite 26 PROJEKTOR VERWENDEN Hauptmenü Untermenü Untermenü 2 Untermenü 3 Untermenü 4 Werte Film Video Grafiken Standard(2.2) Gamma Drei Dimensionen Tafel DICOM SIM. BrilliantColor™ 1 ~ 10 Warm Standard Farbtemperatur Kühl Kühl Native HDTV Farbraum Präsentation Kino Spiel Anzeige Bildeinstellungen R [Standard] Farbe Farbeinstell.
- Seite 27 PROJEKTOR VERWENDEN Hauptmenü Untermenü Untermenü 2 Untermenü 3 Untermenü 4 Werte Auto [Standard] Farbraum [Kein HDMI- Eingang] Farbeinstell. Farbraum Auto [Standard] RGB (0-255) Farbraum [HDMI-Eingang] RGB (16-235) Automatik Ein [Standard] -50 bis 50 (variiert je nach Signal) Frequenz [Standard: 0] 0 bis 31 (je nach Signal) Signal Phase...
- Seite 28 PROJEKTOR VERWENDEN Hauptmenü Untermenü Untermenü 2 Untermenü 3 Untermenü 4 Werte Aus [Standard] 3D-Modus 3D-Sync. umkehr. Aus [Standard] Drei Dimensionen Auto [Standard] Side By Side 3D Format Top and Bottom Frame Sequential Frame Packing Anzeige 16:9 Seitenverhältnis Superbreit Native Auto Rändermaske 0 bis 10 [Standard: 0] Digital Zoom...
- Seite 29 PROJEKTOR VERWENDEN Hauptmenü Untermenü Untermenü 2 Untermenü 3 Untermenü 4 Werte 300 Std. Filter Erinnerung 500 Std. [Standard] Filtereinstellungen 800 Std. 1000 Std. Abbrechen [Standard] Filter zurücksetzen Aus [Standard] Direkt einschalten 0 – 180 (5-Minuten-Schritte) Autom. aus (Min.) [Standard: 0] 0 –...
- Seite 30 PROJEKTOR VERWENDEN Hauptmenü Untermenü Untermenü 2 Untermenü 3 Untermenü 4 Werte Testbild Helligkeit Kontrast Zeitsteuerung Farbtemperatur Gamma Projektion Fernbedienungs- einstellungen [je nach Testbild Fernbedienung] Helligkeit Kontrast Zeitsteuerung Farbtemperatur Gamma Projektion Projektor-ID 00 ~ 99 12V Trigger English [Standard] Deutsch Setup Français Italiano Español...
- Seite 31 PROJEKTOR VERWENDEN Hauptmenü Untermenü Untermenü 2 Untermenü 3 Untermenü 4 Werte Aus [Standard] Große Höhe Aus [Standard] Display Mode Lock Aus [Standard] Tastenfeldsperre Aus [Standard] Info ausblenden Optionen Standard [Standard] Logo Setup Neutral Kein [Standard] Blau Hintergrundfarbe Grün Grau Abbrechen [Standard] OSD zurücksetzen Zurücksetzen Abbrechen [Standard]...
- Seite 32 PROJEKTOR VERWENDEN Hauptmenü Untermenü Untermenü 2 Untermenü 3 Untermenü 4 Werte Regulatory Seriennummer Quelle Auflösung 00x00 Refresh Rate 0,00Hz Anzeigemodus Betriebsmodus (Standby) Laufzeit Lichtquelle Netzwerkstatus Infos IP-Adresse Projektor-ID 00 ~ 99 Farbtiefe Hinweis: 12 Bit 4:2:2 Farbformat Hinweis: BT.2020 HDR Filter Betriebsstunden Modus Helligkeit...
- Seite 33 PROJEKTOR VERWENDEN Menü ANZEIGE Menü Anzeige: Bildeinstellungen Anzeigemodus Hier finden Sie zahlreiche für verschiedene Bildtypen optimal angepasste Werkseinstellungen. Präsentation: Dieser Modus eignet sich zur öffentlichen Präsentation in Verbindung mit dem PC. ‡ ‡ Hell: Maximale Helligkeit für PC-Quellen. ‡ HDR: Dekodiert und präsentiert Inhalte mit hohem Dynamikumfang für dunkelste Schwarztöne, hellste Weißtöne und lebendige Kinofarben mit REC.2020-Farbskala.
- Seite 34 PROJEKTOR VERWENDEN HLG-Bildmodus ‡ Hell: Wählen Sie diesen Modus für hellere, stärker gesättigte Farben. ‡ Standard: Wählen Sie diesen Modus für natürlich aussehende Farben mit einer Balance aus warmen und kalten Farbtönen. Film: Wählen Sie diesen Modus für mehr Details und Schärfe. ‡...
- Seite 35 PROJEKTOR VERWENDEN Farbeinstell. Konfigurieren Sie die Farbeinstellungen. ‡ BrilliantColor™: Diese Funktion verwendet einen neuen Farbverarbeitungsalgorithmus und Verbesserungen zur Erzielung einer höheren Helligkeit bei realistischen, lebhafteren Farben. ‡ Farbtemperatur: Wählen Sie eine Farbtemperatur zwischen Warm, Standard, Kühl und Kühl. ‡ Farbraum: Wählen Sie dieses Menü zur Optimierung des Farbtiefenbereichs für Native, HDTV, Präsentation, Kino und Spiel.
- Seite 36 PROJEKTOR VERWENDEN Modus Helligkeit Passen Sie die Einstellungen des Helligkeitsmodus an. ‡ DynamicBlack 1/ DynamicBlack 2/ DynamicBlack 3: Zum automatischen Anpassen der Bildhelligkeit zur Erzielung einer optimalen Kontrastleistung. ‡ Power: Wählen Sie den Leistungsprozentsatz für den Helligkeitsmodus. PureEngine Passen Sie die PureEngine-Parameter an. ‡...
- Seite 37 PROJEKTOR VERWENDEN Menü Anzeige: Drei Dimensionen Hinweis: ‡ Dieser Projektor ist ein 3D-fähiger Projektor mit DLP-Link-3D-Lösung. ‡ Bitte achten Sie darauf, dass Ihre 3D-Brille für DLP-Link-3D geeignet ist. ‡ Dieser Projektor unterstützt Frame-Sequential-(Seitenumkehr) 3D über HDMI1/HDMI2/VGA- Anschlüsse. ‡ Zur Aktivierung der 3D-Modus sollte die Eingangsbildfrequenz nur auf 120Hz eingestellt werden; eine geringere oder höhere Bildfrequenz wird nicht unterstützt.
- Seite 38 PROJEKTOR VERWENDEN Hinweis: ‡ Weitere Informationen zum LBX-Modus: ± Einige DVDs im Letterbox-Format sind nicht für 16x9-Fernseher geeignet. In diesem Fall ist das Bild bei der Anzeige im 16:9-Modus verzerrt. Bitte zeigen Sie die DVD im 4:3-Modus an. Wenn das Format des Inhaltes nicht 4:3 ist, erscheinen bei einer 16:9-Anzeige schwarze Balken rund um das Bild.
- Seite 39 PROJEKTOR VERWENDEN Menü Anzeige: Rändermaske Rändermaske Nutzen Sie diese Funktion zum Entfernen des Videokodierungsrauschens am Rand der Videoquelle. Menü Anzeige Digital Zoom Digital Zoom Zum Vergrößern eines Bildes auf der Projektionsfläche verwenden. Menü Anzeige: Image Shift Image Shift Passen Sie die Position des projizierten Bildes horizontal (H) oder vertikal (V) an. Deutsch...
- Seite 40 PROJEKTOR VERWENDEN Menü Audio Menü Audio Eingebaute Lautsprecher Eingebaute Lautsprecher Mit dieser Option schalten Sie den Ton vorübergehend aus. Auto: Wählen Sie zur automatischen Abschaltung des eingebauten Lautsprechers „Auto“, wenn ein ‡ externer Lautsprecher am Projektor angeschlossen ist. ‡ Ein: Wählen Sie zum Einschalten des eingebauten Lautsprechers „Ein“. Aus: Wählen Sie zum Ausschalten des eingebauten Lautsprechers „Aus“.
- Seite 41 PROJEKTOR VERWENDEN Menü Setup Menü Setup: Projektion Projektion Wählen Sie die bevorzugte Projektionsart zwischen Front, Hinten, Decke oben und Hinten oben. Menü Setup Filtereinstellungen Filter Betriebsstunden Hier wird die Filterdauer angezeigt. Optional installierter Filter Hier legen Sie die Einstellungen der Warnmeldung fest. Ja: Zeigt eine Warnmeldung nach 500 Betriebsstunden.
- Seite 42 PROJEKTOR VERWENDEN Menü Setup: Sicherheit Sicherheit Aktivieren Sie diese Funktion zur Kennwortabfrage vor Benutzung des Projektors. ‡ Ein: Wählen Sie zum Aktivieren der Kennwortabfrage bei Einschalten des Projektors „Ein“. Aus: Wählen Sie zum Einschalten des Projektors ohne Kennwortabfrage „Aus“. ‡ Sicherheits-Timer Hier können Sie Zeiten (Monat/Tag/Stunde) zur Nutzung des Projektors festlegen.
- Seite 43 PROJEKTOR VERWENDEN Menü Setup: 12V Trigger 12V Trigger Nutzen Sie diese Funktion zum Aktivieren oder Deaktivieren des Auslösers. Reserviert IR-Eingang & Erkennung Erde Aus: Mit „Aus“ deaktivieren Sie den Auslöser. ‡ ‡ Ein: Mit „Ein“ aktivieren Sie den Auslöser. Menü Setup: Optionen Sprache Wählen Sie als Sprache des OSD-Menüs Englisch, Deutsch, Französisch, Italienisch, Spanisch Portugiesisch, Vereinfachtes Chinesisch, Japanisch, Koreanisch und Russisch.
- Seite 44 PROJEKTOR VERWENDEN Hintergrundfarbe Über diese Funktion können Sie ein blaues, rotes, grünes oder graues Logobild anzeigen, wenn kein Signal verfügbar ist. Hinweis: Falls die Hintergrundfarbe auf „Kein“ eingestellt wird, ist die Hintergrundfarbe Schwarz. Menü Setup: OSD zurücksetzen OSD zurücksetzen Setzt die Menüeinstellungen auf die werkseitigen Standardeinstellungen zurück. Einstellungen zurücksetzen Setzt alle Einstellungen auf die werkseitigen Standardeinstellungen zurück.
- Seite 45 PROJEKTOR VERWENDEN Bei Herstellung einer direkten Verbindung von Ihrem Computer zum Projektor* Setzen Sie die DHCP-Option am Projektor auf „Aus“. Konfigurieren Sie IP-Adresse, Subnetzmaske, Gateway und DNS am Projektor („Netzwerk” > „LAN”). Öffnen Sie die Seite Netzwerk- und Freigabecenter an Ihrem PC und weisen Sie die am Projektor eingestellten Netzwerkparameter auch Ihrem PC zu.
- Seite 46 PROJEKTOR VERWENDEN Menü Netzwerk: Steuerungseinstellungen LAN_RJ45-Funktion Für einen einfachen Betrieb bietet der Projektor verschiedene Netzwerk- und Fernverwaltungsfunktionen. Die LAN/ RJ45-Funktion des Projektors über ein Netzwerk, bspw. zur externen Verwaltung: Ein-/Abschaltung, Helligkeits- und Kontrasteinstellungen. Zudem können Sie Projektorstatusinformationen einsehen, wie: Videoquelle, Stummschaltung etc.
- Seite 47 PROJEKTOR VERWENDEN LAN/RJ45 Verbinden Sie ein RJ45-Kabel mit den RJ45-Ports an Projektor und PC (Notebook). SERVICE HDMI v1.4 HDMI v2.0 4K/MHL AC-IN RJ-45 RS232 HDMI 1 HDMI 2 AUDIO AUDIO S / PDIF POWER OUT 1.5A) Wählen Sie am PC (Notebook) Start > Systemsteuerung > Netzwerkverbindungen. Rechtsklicken Sie auf LAN-Verbindung und wählen Sie Eigenschaften.
- Seite 48 PROJEKTOR VERWENDEN Klicken Sie auf „Eigenschaften“. Geben Sie IP-Adresse und Subnetzmaske ein, drücken Sie dann „OK“. Drücken Sie die „Menü“-Taste am Projektor. Öffnen Sie am Projektor Netzwerk > LAN. Geben Sie die folgenden Verbindungsparameter ein: ± DHCP: Aus ± IP-Adresse: 192.168.0.100 ±...
- Seite 49 PROJEKTOR VERWENDEN Der Projektor ist für die externe Verwaltung eingerichtet. Die LAN/RJ45-Funktion zeigt Folgendes: Informationen-Seite Haupt-Seite Werkzeuge-Seite IT-Helpdesk kontaktieren Deutsch...
- Seite 50 PROJEKTOR VERWENDEN Funktion RS232 per Telnet Es gibt eine alternative Methode zur RS232-Befehlssteuerung, das sogenannte „RS232 by TELNET“ für die LAN- / RJ-45-Schnittstelle. Kurzanleitung für „RS232 by Telnet“ ‡ Prüfen und beziehen Sie die IP-Adresse im OSD des Projektors. ‡ Stellen Sie sicher, dass der PC/das Notebook auf die Webseite des Projektors zugreifen kann.
- Seite 51 PROJEKTOR VERWENDEN Menü Infos Menü Infos Zur Anzeige der Projektorinformationen wie nachstehend aufgelistet: ‡ Regulatory ‡ Seriennummer ‡ Quelle ‡ Auflösung ‡ Refresh Rate ‡ Anzeigemodus ‡ Betriebsmodus (Standby) ‡ Laufzeit Lichtquelle ‡ Netzwerkstatus ‡ IP-Adresse ‡ Projektor-ID ‡ Farbtiefe ‡...
- Seite 52 WARTUNG Staubfilter installieren und reinigen Staubfilter installieren Hinweis: Staubfilter werden nur in ausgewählten Regionen mit übermäßigem Staub benötigt/mitgeliefert. Staubfilter reinigen Sie sollten den Staubfilter einmal alle drei Monate reinigen. Reinigen Sie ihn häufiger, falls der Projektor in einer staubigen Umgebung verwendet wird. Verfahren: Schalten Sie die Stromversorgung zum Projektor aus, indem Sie die “...
- Seite 53 ZUSÄTZLICHE INFORMATIONEN Kompatible Auflösungen Digital (HDMI 1.4) Native Auflösung: 3840 x 2160 bei 30Hz B0/Hergestellt- B0/Standard-Timing Beschreibertiming B1/Videomodus B1/Detail-Timing Timing 720 x 400 bei 70Hz 1280 x 720 bei 60Hz 3840 x 2160 bei 30Hz 720 x 480i bei 60Hz (16:9) 1920 x 1080p bei 60Hz [Standard] 640 x 480 bei 60Hz...
- Seite 54 ZUSÄTZLICHE INFORMATIONEN B0/Hergestellt-Timing B0/Standard-Timing B1/Videomodus B1/Detail-Timing 4096 x 2160 bei 24Hz 4096 x 2160 bei 25Hz 4096 x 2160 bei 30Hz 4096 x 2160 bei 50Hz 4096 x 2160 bei 60Hz Analog (VGA) Native Auflösung: 1920 x 1080 bei 60Hz B0/Hergestellt-Timing B0/Standard-Timing B0/Beschreibertiming...
- Seite 55 ZUSÄTZLICHE INFORMATIONEN PC-3D-Timing Timing Format HDMI 1920 x 1080 bei 120Hz Frame Sequential 1280 x 800 bei 120Hz Frame Sequential 1024 x 768 bei 120Hz Frame Sequential 800 x 600 bei 120Hz Frame Sequential 640 x 480 bei 120Hz Frame Sequential 1280 x 800 bei 120Hz Frame Sequential 1024 x 768 bei 120Hz...
- Seite 56 ZUSÄTZLICHE INFORMATIONEN Bildgröße und Projektionsabstand Gewünschte Bildgröße Projektionsentfernung (C) Diagonale Breite Höhe Weitwinkel Tele Zoll Zoll Zoll Fuß Fuß 0,91 0,80 31,38 0,45 17,65 1,77 5,80 1,02 0,89 34,86 0,50 19,61 1,97 6,45 1,27 1,11 43,58 0,62 24,51 1,54 5,05 2,46 8,06 1,52...
- Seite 57 ZUSÄTZLICHE INFORMATIONEN Projektorabmessungen und Deckenmontage Bitte verwenden Sie bei der Installation zur Vermeidung von Schäden am Projektor unser Deckenmontageset. Falls Sie ein Deckenmontageset von Dritten nutzen möchten, stellen Sie bitte sicher, dass die Schrauben zur Befestigung des Projektors mit den folgenden Spezifikationen übereinstimmen: ‡...
- Seite 58 ZUSÄTZLICHE INFORMATIONEN IR-Fernbedienungscodes Für Datenmodell Geometric Correction PIP/PBP Mode AV Mute ENTER Info. Source Re-Sync Volume D Zoom Menu Format Freeze Remote S-Video HDMI1 HDMI2 HDBaseT Video HDMI3 YPbPr DisplayPort Schlüsselcode Druckschlüssel- Schlüssel Byte 1 Byte 2 Byte 3 Byte 4 Wiederholen definition Kunde 0...
- Seite 59 ZUSÄTZLICHE INFORMATIONEN Schlüsselcode Druckschlüssel- Schlüssel Byte 1 Byte 2 Byte 3 Byte 4 Wiederholen definition Kunde 0 Kunde 1 Daten 0 Daten 1 Nicht Nicht Nicht Nicht Nicht Laser Laser verfügbar verfügbar verfügbar verfügbar verfügbar Quelle Quelle # Byte 3 # Byte 3 Erneute Erneute...
- Seite 60 Für Heimmodell User2 User1 User3 Contrast Brightness Mode Aspect ratio Keystone Mute Sleep Timer Volume Source Re-sync Menu Volume HDMI1 HDMI2 VGA1 VGA2 Video YPbPr Anpassungscode Schlüsselcode Druckschlüssel- Schlüssel Beschreibung definition Byte 1 Byte 2 Byte 3 Byte 4 Zum Einschalten des Projektors Einschalten drücken.
- Seite 61 Anpassungscode Schlüsselcode Druckschlüssel- Schlüssel Beschreibung definition Byte 1 Byte 2 Byte 3 Byte 4 Passt die Bildhelligkeit zur Erzielung eines optimalen (DynamicBlack) Kontrastverhältnisses automatisch Hier stellen Sie den Countdown- Zeitsteuerung Zeitsteuerung Timer ein. Zum Erhöhen der Lautstärke Lautstärke + Lautstärke + anpassen.
- Seite 62 ZUSÄTZLICHE INFORMATIONEN Problemlösung Falls Probleme mit dem Projektor auftreten, beachten Sie bitte folgende Informationen. Falls sich ein Problem nicht beseitigen lässt, wenden Sie sich bitte an Ihren Händler oder das nächstgelegene Kundencenter. Bildprobleme Es wird kein Bild angezeigt. ‡ Überprüfen Sie, ob alle Kabel und Stromverbindungen, wie im Abschnitt “Installation” beschrieben, richtig und fest angeschlossen sind.
- Seite 63 ZUSÄTZLICHE INFORMATIONEN Sonstige Probleme Der Projektor reagiert auf keine Steuerung ‡ Schalten Sie den Projektor nach Möglichkeit aus, ziehen Sie das Netzkabel und warten Sie mindestens 20 Sekunden, bevor Sie das Netzkabel wieder anschließen. Fernbedienungsprobleme Die Fernbedienung funktioniert nicht ‡ Achten Sie darauf, dass die Fernbedienung innerhalb eines Winkels von ±15°...
- Seite 64 ZUSÄTZLICHE INFORMATIONEN Warnanzeigen Wenn die Warnanzeigen (siehe unten) aufleuchten oder blinken, schaltet sich der Projektor automatisch aus: ‡ „Laser“-LED leuchtet rot, Betriebsanzeige blinkt rot. ‡ „Temperatur“-LED leuchtet rot, Betriebsanzeige blinkt rot. Dies zeigt an, dass der Projektor überhitzt ist. Unter normalen Bedingungen kann der Projektor anschließend wieder eingeschaltet werden. ‡...
- Seite 65 ZUSÄTZLICHE INFORMATIONEN ‡ Abschalten: Power Off Stromschalter erneut drücken. ‡ Warnung Temperatur: Achtung TEMPERATUR ZU HOCH Bitte: 1. Stellen Sie sicher, dass die Lüftungswege frei sind. 2. Stellen Sie sicher, dass die Umgebungstemperatur unter 45 Grad C ist. If the problem persists in spite of the above. Bitte kontaktieren Sie das Service Center.
- Seite 66 ZUSÄTZLICHE INFORMATIONEN Technische Daten Optisch Beschreibung Maximale Auflösung 4K UHD Native Auflösung 2716 x 1528 Objektiv Anpassung von manuellem Zoom und manuellem Fokus Bildgröße (diagonal) 26,45 bis 302,2 Zoll (Fokusbereich, optimiert bei Breitbild 60 Zoll) Projektionsentfernung 1,3 bis 9,3 m (Fokusbereich, optimiert bei Breitbild 1,846 m) Farbtemperatur Standard D65: (0,313, 0,329) Elektrisch...
- Seite 67 ZUSÄTZLICHE INFORMATIONEN Optoma-Niederlassungen weltweit Bitte wenden Sie sich für Service und Kundendienst an Ihre örtliche Niederlassung. Japan 47697 Westinghouse Drive, 888-289-6786 東京都足立区綾瀬3-25-18 Fremont, CA 94539, USA 510-897-8601 株式会社オーエス info@os-worldwide.com www.optomausa.com services@optoma.com コンタク トセンター: 0120-380-495 www.os-worldwide.com Kanada Taiwan 47697 Westinghouse Drive, 888-289-6786 12F., No.213, Sec.
- Seite 68 *36.7F701G001-A* P/N:36.7F701G001-A www.optoma.com...
