Technische Daten MRS

PIN-/Kontakt-Belegungen

50
Buchse „Sondersignal Durchsage"
PIN 1 = Audio Out -
PIN 2 = Audio Out +
PIN 3 = PTT (Output) max. 13V/100mA
PIN 4 = Vcc (max. 13V/100mA)
PIN 5 = SSA-Active (Output) max. 13V/100mA
PIN 6 = Masse
Buchse „Sondersignal Mithören"
PIN 1 = Audio Ausgang -
PIN 2 = Audio Ausgang +
PIN 3 = PTT (Output) max. 13V/100mA
PIN 4 = Vcc (max. 13V/100mA)
PIN 5 = SSA-Active (Output) max. 13V/100mA
PIN 6 = Masse

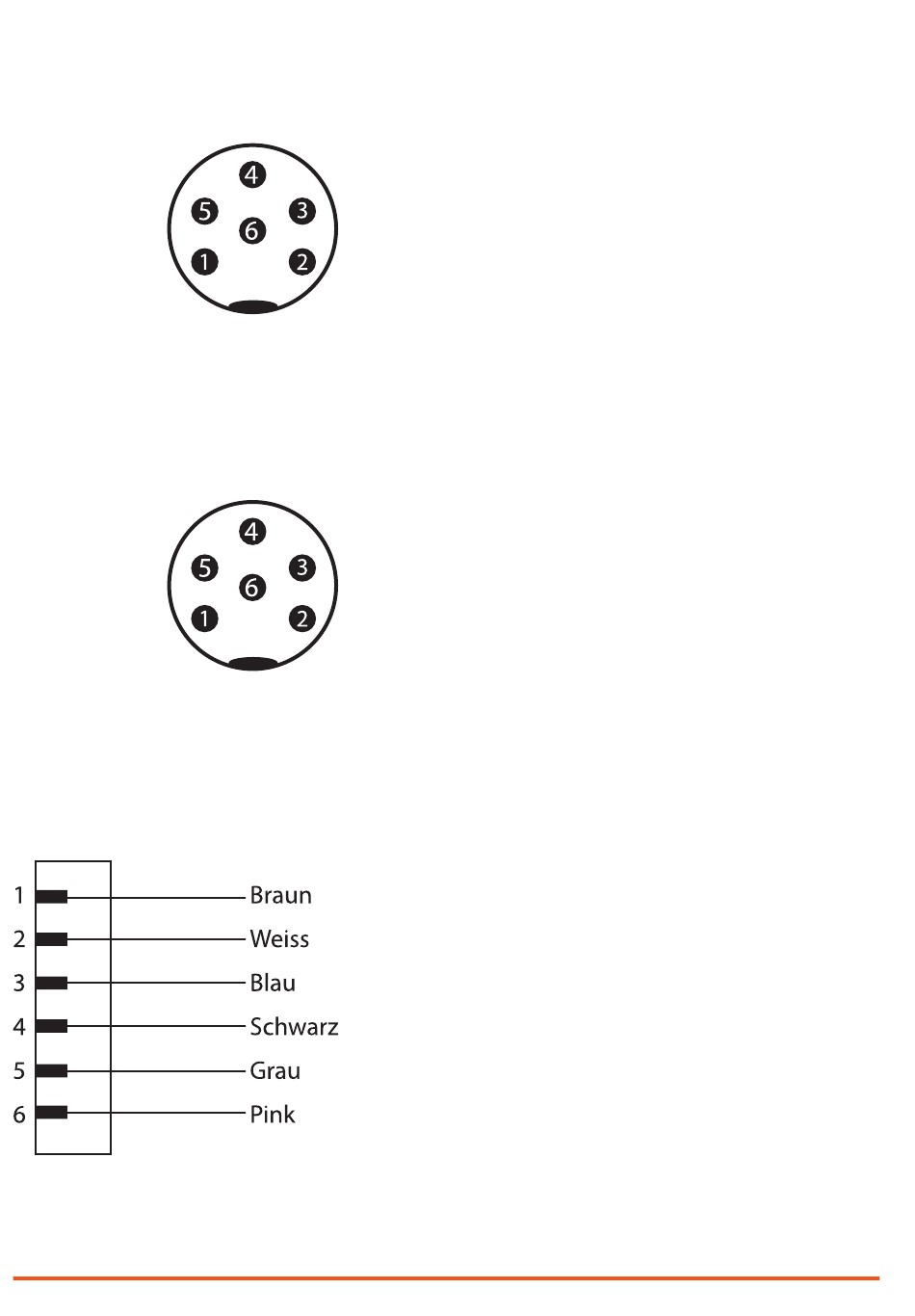

Kontaktbelegung M8-Stecker
In nebenstehender Abbildung sehen Sie die
Kontaktbelegung der M8-Stecker.
SELECTRIC Mobile Radio Switch – Montage-/Konfigurationshandbuch (Ausgabe 06/2013)
