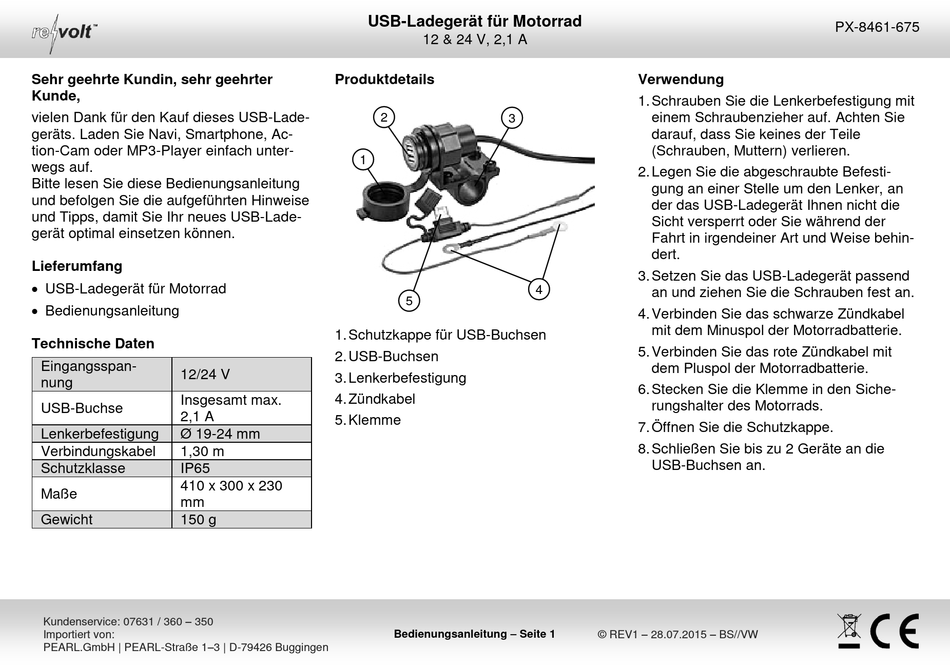

revolt PX-8461 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter
Kunde,
vielen Dank für den Kauf dieses USB-Lade-
geräts. Laden Sie Navi, Smartphone, Ac-
tion-Cam oder MP3-Player einfach unter-
wegs auf.
Bitte lesen Sie diese Bedienungsanleitung
und befolgen Sie die aufgeführten Hinweise
und Tipps, damit Sie Ihr neues USB-Lade-
gerät optimal einsetzen können.
Lieferumfang
 USB-Ladegerät für Motorrad
 Bedienungsanleitung
Technische Daten
Eingangsspan-
12/24 V
nung
Insgesamt max.
USB-Buchse
2,1 A
Lenkerbefestigung Ø 19-24 mm
Verbindungskabel 1,30 m
Schutzklasse IP65
410 x 300 x 230
Maße
mm
Gewicht 150 g
Kundenservice: 07631 / 360 – 350
Importiert von:
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
USB-Ladegerät für Motorrad
12 & 24 V, 2,1 A
Produktdetails
2
3
1
5
1. Schutzkappe für USB-Buchsen
2. USB-Buchsen
3. Lenkerbefestigung
4. Zündkabel
5. Klemme
Bedienungsanleitung – Seite 1
Verwendung
1. Schrauben Sie die Lenkerbefestigung mit
einem Schraubenzieher auf. Achten Sie
darauf, dass Sie keines der Teile
(Schrauben, Muttern) verlieren.
2. Legen Sie die abgeschraubte Befesti-
gung an einer Stelle um den Lenker, an
der das USB-Ladegerät Ihnen nicht die
Sicht versperrt oder Sie während der
Fahrt in irgendeiner Art und Weise behin-
dert.
3. Setzen Sie das USB-Ladegerät passend
4
an und ziehen Sie die Schrauben fest an.
4. Verbinden Sie das schwarze Zündkabel
mit dem Minuspol der Motorradbatterie.
5. Verbinden Sie das rote Zündkabel mit
dem Pluspol der Motorradbatterie.
6. Stecken Sie die Klemme in den Siche-
rungshalter des Motorrads.
7. Öffnen Sie die Schutzkappe.
8. Schließen Sie bis zu 2 Geräte an die
USB-Buchsen an.
© REV1 – 28.07.2015 – BS//VW
PX-8461-675
