Sehr geehrte Kunden,
vielen Dank für den Kauf dieser Einparkhilfe. Rüsten Sie Ihr Fahrzeug
nach und vermeiden Sie Einparkschäden selbst bei schlechter Sicht.
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die Hinweise
und Tipps, damit Sie an dieser Einparkhilfe lange Freude haben.
Sicherheit & Gewährleistung
Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise
dieses Produktes vertraut zu machen. Bewahren Sie diese Anleitung
daher stets gut auf, damit Sie jederzeit darauf zugreifen können.
Sie erhalten bei Kauf dieses Produktes zwei Jahre Gewährleistung
auf Defekt bei sachgemäßem Gebrauch. Bitte beachten Sie auch die
allgemeinen Geschäftsbedingungen!
Bitte verwenden Sie das Produkt nur in seiner
bestimmungsgemäßen Art und Weise. Eine anderweitige
Verwendung führt eventuell zu Beschädigungen am Produkt oder
an den angeschlossenen Geräten.
Öffnen Sie das Produkt niemals eigenmächtig. Führen Sie
Reparaturen nie selber aus!
Ein Umbauen oder Verändern des Produktes beeinträchtigt die
Produktsicherheit. Achtung Verletzungsgefahr!
Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße, Schläge
oder Fall aus bereits geringer Höhe beschädigt werden.
Halten Sie das Produkt fern von extremer Hitze.
Tauchen Sie das Produkt niemals in Wasser oder andere Flüssigkeiten.
Die Einparkhilfe dient nur zur Unterstützung in Parksituationen, dient
aber keinesfalls als Ersatz für umsichtiges und aufmerksames Fahren!
ACHTUNG
Es wird keine Haftung für Folgeschäden übernommen.
Technische Änderungen und Irrtümer vorbehalten!
Entsorgung
Ihr neues Produkt wurde mit größter Sorgfalt entwickelt und aus
hochwertigen Komponenten gefertigt. Trotzdem muss das Produkt
eines Tages entsorgt werden. Die durchgestrichene Mülltonne
bedeutet, dass Ihr Produkt am Ende seiner Lebensdauer getrennt
vom Hausmüll entsorgt werden muss. Bitte bringen Sie in Zukunft
alle elektrischen oder elektronischen Geräte zu den eingerichteten
kommunalen Sammelstellen in Ihrer Gemeinde. Diese nehmen
Ihre Geräte entgegen und sorgen für eine ordnungsgemäße und
umweltgerechte Verarbeitung. Dadurch verhindern Sie mögliche
schädliche Auswirkungen auf Mensch und Umwelt, die sich
durch unsachgemäße Handhabung von Produkten am Ende von
Importiert von:
PEARL Agency GmbH
PEARL-Straße 1-3
79426 Buggingen
Einparkhilfe mit 4 Sensoren, Warnton & Display
deren Lebensdauer ergeben können. Genaue Informationen zur
nächstgelegenen Sammelstelle erhalten Sie bei Ihrer Gemeinde.
Vor dem Einbau
Die Parkhilfe ist nicht für den Einbau durch Privatpersonen geeignet!
Lassen Sie die Parkhilfe unbedingt von einer Fachwerkstatt
einbauen, da durch unsachgemäße Montage Schäden an Karosserie
oder Bordelektronik Ihres Fahrzeugs entstehen können oder die
Betriebserlaubnis des Fahrzeugs nach der StVO erlöschen kann!
Montage
ACHTUNG:
Die Montage muss von geschultem Fachpersonal
vorgenommen werden! Die Montageanweisung richtet sich
daher an die Fachkraft.
Vorbereitung
Bohren Sie in den hinteren Stoßfänger gleichmäßig verteilt vier
Löcher mit einem Mindestbodenabstand von 40 cm. Die Löcher
müssen nach hinten ausgerichtet sein.
Endmontage
1.
Schieben Sie dann die Sensoreinheiten von außen in die
vorbereiteten Löcher, bis sie fest sitzen.
2.
Montieren Sie anschließend die Sensorensteuerung
innerhalb der Fahrgastzelle. Achten Sie dabei auf die
verschiedenen Kabellängen der Sensoren.
3.
Verlegen Sie die Kabel entlang der Karosserie zur
Sensorensteuerung.
Bedienungsanleitung
4.
Schließen Sie die Kabel der Sensoren in der
Einbaureihenfolge an die Sensorensteuerung an.
5.
Schließen Sie die Sensorsteuerung an die Bordelektronik an

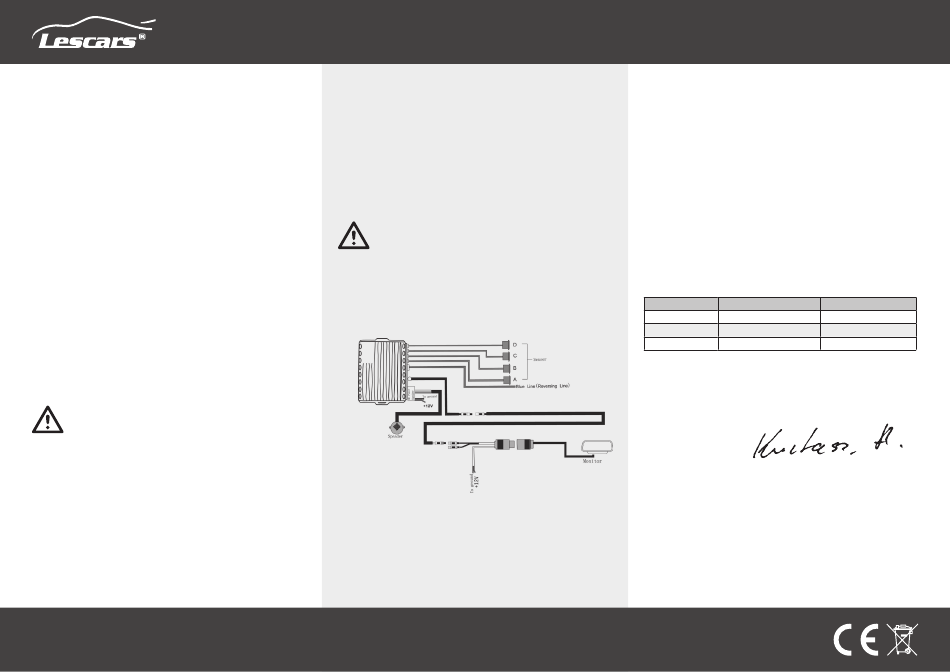

(siehe Abbildung der Kabelbelegung).
6.
Montieren Sie das Anzeigemodul im Cockpit und verbinden
Sie das Kabel mit der Sensorsteuerung.
Verwendung
Die Parkhilfe gibt zuerst über ein akustisches, dann über ein visuelles
System an, wie weit entfernt Sie noch von einem Hindernis sind. Die
Sensoren werden bei Einlegen des Rückwärtsgangs aktiviert.
Parken Sie immer langsam ein. Personen, werden erst ab einer
Entfernung von ca. 80 cm zu den Sensoren erkannt.
Der Erfassungsbereich der Sensoren beginnt etwa bei 150 cm und
endet bei etwa 30 cm. Abgerundete, schräge oder schalldämpfende
Materialien können zu fehlerhaften Distanzmessungen führen.
Die Warnmeldungen des Systems können Sie der unten stehenden
Tabelle entnehmen:
Distanz
Akustisches Signal
0 - 40 cm
Dauerton
40 - 100 cm
Schnelles Tonsignal
100 - 150 cm
Langsames Tonsignal
Konformitätserklärung
Hiermit erklärt Pearl Agency GmbH, dass sich das Produkt NC-5405
in Übereinstimmung mit den grundlegenden Anforderungen der
gängigen Richtlinien befindet.
PEARL Agency GmbH
PEARL-Str. 1-3
79426 Buggingen
Deutschland
14.04.2011
Die ausführliche Konformitätserklärung finden Sie unter www.pearl.de.
Klicken Sie auf der linken Seite auf den Link Support (FAQ, Treiber & Co.).
Geben Sie anschließend im Suchfeld die Artikelnummer NC-5405 ein.
© 08/2011 - LG//AK//SS- EMF
NC-5405-675
Optische Anzeige
0.0 – 0.4
0.5 – 1.0
1.1 – 1.5
