Sehr geehrte Kundin,
Sehr geehrter Kunde,
wir danken Ihnen für den Kauf dieses Produktes. Sie haben ein Produkt erworben, das entwickelt
wurde, um den höchsten Ansprüchen gerecht zu werden, sowohl technisch als auch im Hinblick auf
Zuverlässigkeit, Ausstattung und Bedienkomfort.
Damit Sie lange Freude an Ihrem neuen Card-Reader mit PC-Link Funktion haben, lesen Sie bitte
diese Bedienungsanleitung aufmerksam durch und befolgen Sie die nun folgenden Hinweise und
Tipps.

Lieferumfang

 Card-Reader zum Einbau mit Platinen
 1 Set Verbindungskabel
 Slotblende
 4 Befestigungsschrauben
 2 CD-ROM mit Treiberdateien

Einbau und Anschluss

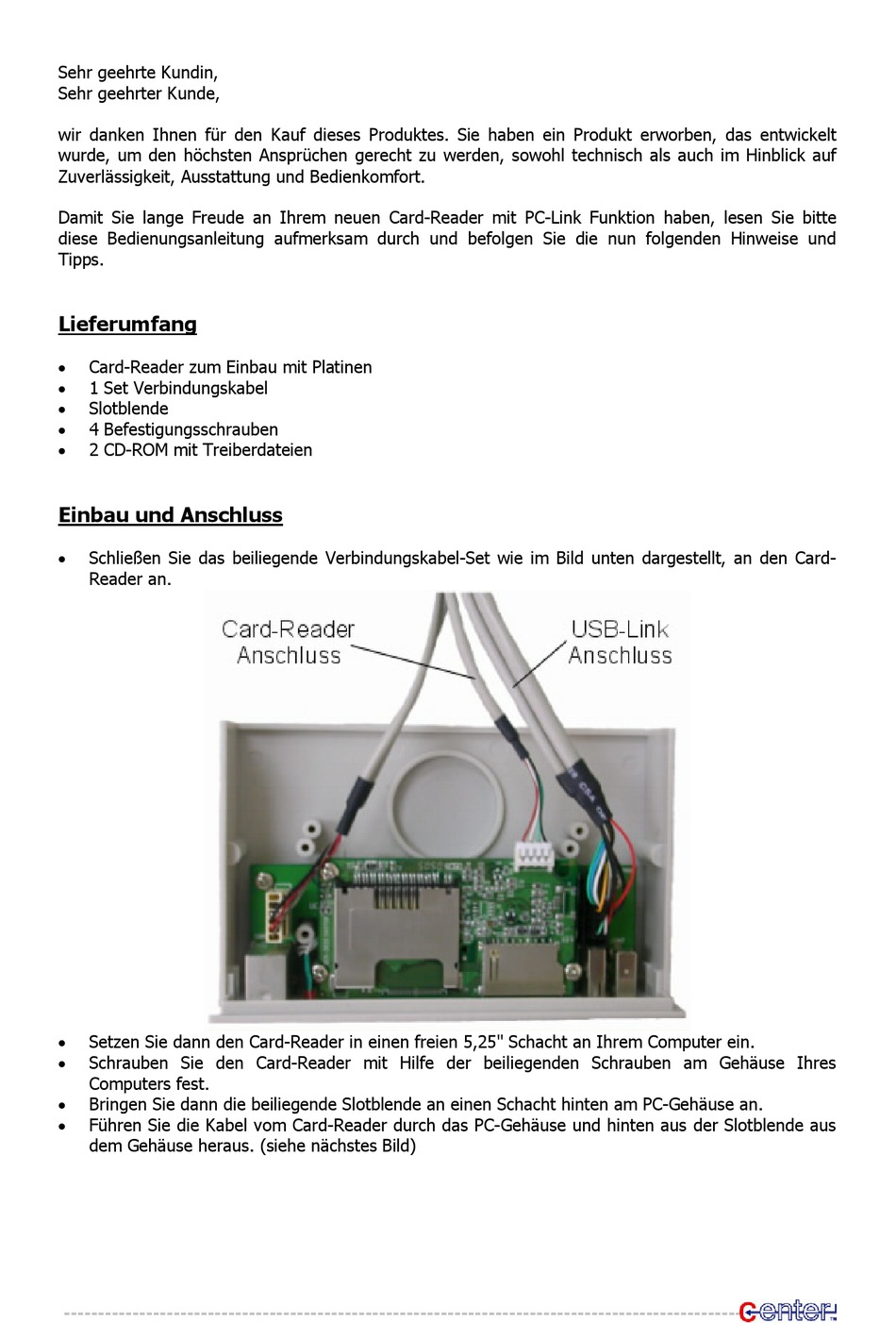

 Schließen Sie das beiliegende Verbindungskabel-Set wie im Bild unten dargestellt, an den Card-
Reader an.
 Setzen Sie dann den Card-Reader in einen freien 5,25" Schacht an Ihrem Computer ein.
 Schrauben Sie den Card-Reader mit Hilfe der beiliegenden Schrauben am Gehäuse Ihres
Computers fest.
 Bringen Sie dann die beiliegende Slotblende an einen Schacht hinten am PC-Gehäuse an.
 Führen Sie die Kabel vom Card-Reader durch das PC-Gehäuse und hinten aus der Slotblende aus
dem Gehäuse heraus. (siehe nächstes Bild)
----------------------------------------------------------------------------------------------------------------
