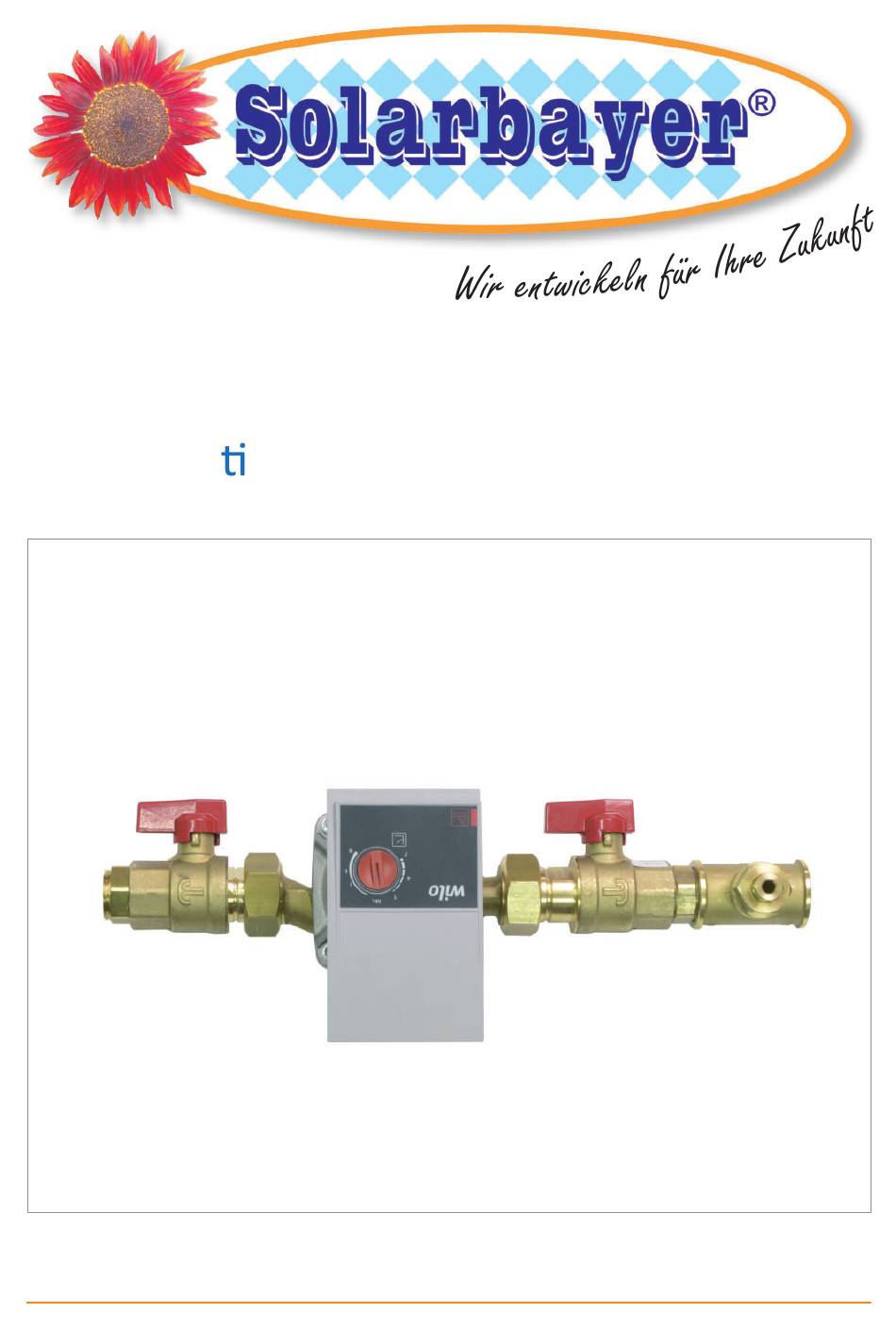

- Seite 1 P R O D U K T I N F O R M AT I O N Zirkula onseinheit für FRIWA 25/45 Technische Beschreibung © Solarbayer GmbH [184765]...
-
Seite 2: Inhaltsverzeichnis
Inhalt Allgemeine Hinweise ................... 3 Verwendungszweck ..................3 Sicherheitshinweise ..................3 Mitgeltende Unterlagen ..................3 Aufbau ......................... 4 Lieferung und Transport ................... 4 Technische Daten ....................5 Pumpenkennlinie ....................5 Abmessungen ..................... 6 Montage und Installation ..................6 Elektrischer Anschluss ..................7 Bedienung ...................... -
Seite 3: Allgemeine Hinweise
A l l g e m e i n e H i n w e i s e Diese Anleitung beschreibt die Montage des FRIWA 25/45 Zirkulationsset der Frischwasserstation FRIWA 25/45 und ist nur gültig in Verbindung mit der Montage- und Bedienungsanleitung der Frischwasserstation FRIWA 25/45. -
Seite 4: Aufbau
A u f b a u Pos. Bezeichnung T- Stück Fühlertauchhülse Temperaturfühler Pt 1000 Doppelnippel Absperrkugelhahn mit integriertem Rückflussverhinderer Dichtung WILO Yonos Para Z 15/7.0 130 RKC Absperrkugelhahn Lieferung und Transport Überprüfen Sie unmittelbar nach Erhalt der Lieferung die Ware auf Vollständigkeit und Unversehrtheit. -
Seite 5: Technische Daten
T e c h n i s c h e D a t e n Bezeichnung / Typ FRIWA 25/45 Zirkulationsset Max. Betriebsdruck 10 bar Max. Betriebstemperatur 95 °C Kaltwasser [KW] Anschlüsse Zirkulation [ZI]] Rp ¾ Umwälzpumpe Wilo Yonos Para Z 15/7.0 130 RKC... -
Seite 6: Abmessungen
A b m e s s u n g e n M o n t a g e u n d I n s t a l l a t i o n Zirku-Set wie dargestellt montieren. Dichtungen an den Verschraubungen einlegen. -
Seite 7: Elektrischer Anschluss
Zustand und nur von autorisiertem Fachpersonal durchgeführt werden. Bei den Anschlüssen auf richtige Klemmenbelegung und Polarität achten. Die Regelung und die elektrischen Bauteile vor Überspannung schützen. Des Weiteren müssen die Sicherheitshinweise der Montageanleitung der Frischwasserstation FRIWA 25/45 beachtet werden. Bei unsachgemäßem elektrischen Anschluss besteht Lebensgefahr durch Stromschlag. -
Seite 8: Bedienung
B e d i e n u n g Einstellung der Pumpe Einstellung der Pumpe durch Drehen des Bedienknopfes. Links der Mittelstellung wird die Pumpe für den Regelmodus p-v eingestellt. Differenzdruck variabel ( p-v) Rechts der Mittelstellung wird die Pumpe für I, II, III den Regelmodus Konstant-Drehzahl eingestellt. - Seite 9 Art.-Nr. 907.40.92.14 Stand 11/2018 - 9 -...
- Seite 10 IWärmepumpen www.solarbayer.de Dieses Handbuch und die abgebildeten Fotos und Grafiken unterliegen dem Copyright der SOLARBAYER GmbH. Technische Änderungen und Irrtümer vorbehalten. Gül g ist die jeweils aktuelle Fassung dieser Montageanleitung auf unserer Homepage www.solarbayer.de © Solarbayer GmbH [ 180927 ]...
- Seite 11 IWärmepumpen www.solarbayer.de Dieses Handbuch und die abgebildeten Fotos und Grafiken unterliegen dem Copyright der SOLARBAYER GmbH. Technische Änderungen und Irrtümer vorbehalten. Gül g ist die jeweils aktuelle Fassung dieser Montageanleitung auf unserer Homepage www.solarbayer.de © Solarbayer GmbH [ 180927 ]...
- Seite 12 Art.-Nr. 907.40.92.14 Stand 11/2018 - 9 -...
