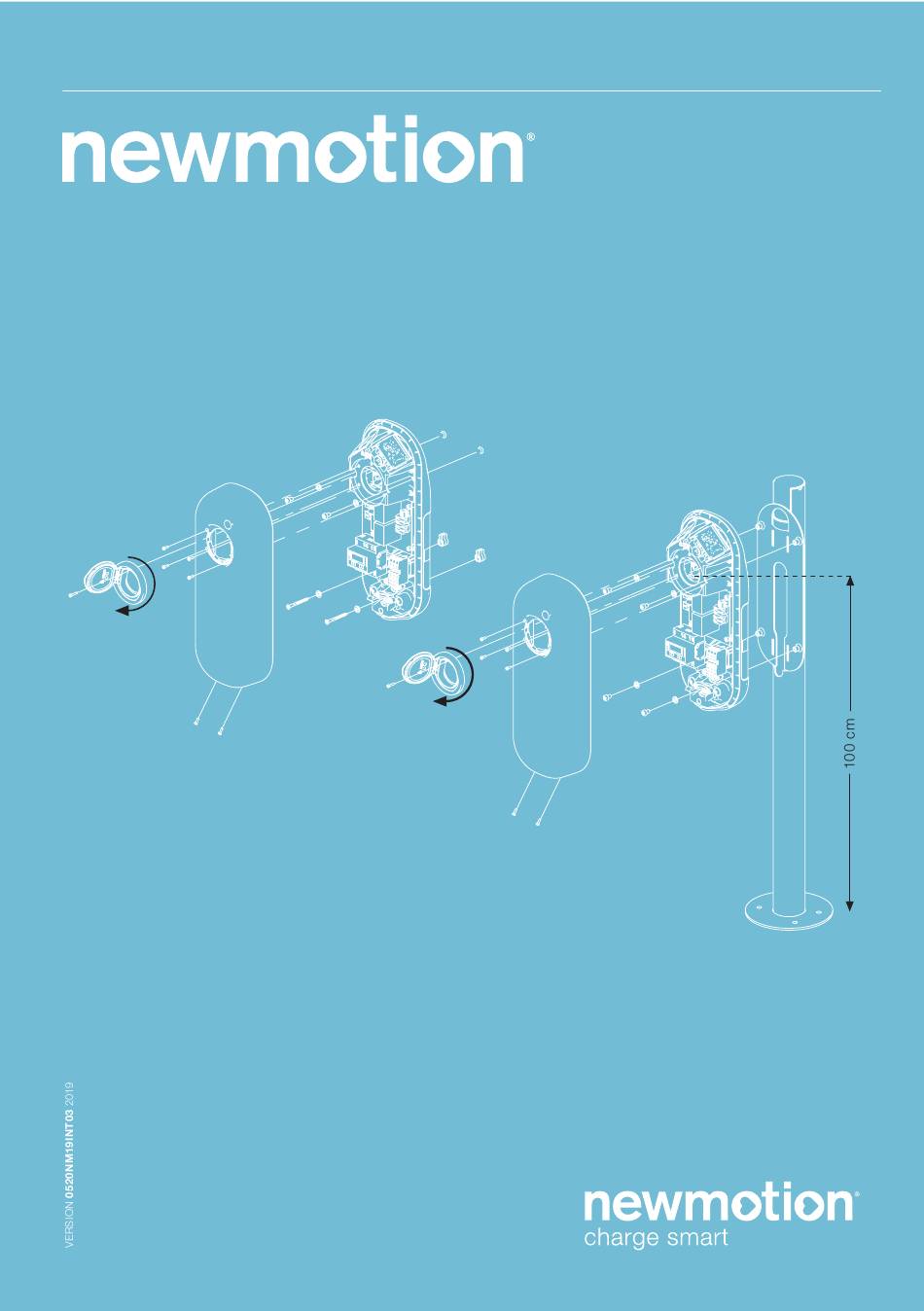

- Seite 1 MANUEL D’INSTALLATION - FR | INSTRUCTION MANUAL – EN | INSTALLATIEHANDLEIDING – NL | INSTALLATIONSANLEITUNG - DE INSTALLASJONSHÅNDBOK - NO | INSTALLATIONSMANUAL - SE | INSTALLATIONSMANUAL - DK | Home Basic | Renault Edition 7,4 kW & 11 kW...
-
Seite 43: Einführung
Schalten Sie die Stromversorgung vor Arbeiten nationalen Bestimmungen ab, die nicht im Handbuch an der Ladestation oder der Installation unbedingt erwähnt werden. NewMotion ist nicht für Verluste oder ab. Die Installation darf nicht im Regen oder bei einer Schäden jeglicher Art verantwortlich, einschließlich, aber Luftfeuchtigkeit von über 95 % durchgeführt werden. -
Seite 44: Betrieb Der Ladestation
2. BETRIEB DER LADESTATION Die ausgewählte Ladestation ist nicht mit einem Backoffice verbunden. Das bedeutet, dass Online- Services und Remote-Support für diese Ladestation nicht verfügbar sind. Im Falle eines Fehlers oder Problems ist ein Vor-Ort- Support erforderlich. Jede Box enthält den Werksabnahmebericht (FAT-Report) als Nachweis, dass das Gerät bei der Auslieferung einwandfrei funktionierte. -
Seite 45: Produktübersicht
3. PRODUKTÜBERSICHT 3.1 MONTAGEOPTIONEN, LIEFERUMFANG UND ERFORDERLICHE WERKZEUGE Lieferumfang der Ladestation Erforderliche Werkzeuge und zusätzliche Materialien (nicht mitgeliefert) Wandmontage - Ladestation; - 4 x 6,3 x 70 mm selbstschneidende - Gummitüllen (verschiedene Größen); Linsenkopfschrauben (Torx), - 1 x M4 x 16 mm-Schraube (Torx); (DIN 7981C) –... - Seite 46 052 _ _ _ _ _ Seriennummernformat Home Basic 11 kW 062 _ _ _ _ _ Maximale Ladekapazität Home Basic 7,4 kW: Einphasig 32A* Home Basic 11 kW: Dreiphasig 16A* Standardmäßig konfigurierte Ladekapazität Home Basic 3,7 kW: Einphasig 16A**...
- Seite 47 3. PRODUKTÜBERSICHT 3.2 TECHNISCHE DATEN (FORTSETZUNG) Backoffice-Protokoll Kein Standby-Verbrauch 3–5 W Betriebstemperaturbereich -30 °C bis +50 °C Betriebsluftfeuchtigkeit 5 bis 95 % Betriebsluftdruckbereich 860 hPa bis 1060 hPa Maximale Montagehöhe Steckdose 1,5 Meter Empfohlene Montagehöhe für Steckdose 1 Meter über dem Boden Montageposition Nur vertikale und aufrechte Position Funktion für die Belüftung nach IEC-61851...
-
Seite 48: Übersicht Über Das Produkt
3. PRODUKTÜBERSICHT 3.3 ÜBERSICHT ÜBER DAS PRODUKT LED-Statusanzeige Typ 2S Shutter EV- Steckerbuchse und Deckel Etikett mit Serien- und Produktnummer Produktdetails INSTALLATIEHANDLEIDING – P48 VERSION 0129NM02INT01 INSTALLATIONSANLEITUNG – P48 | P48 0520NM19INT03... -
Seite 49: Übersicht Über Die Anschlüsse
3. PRODUKTÜBERSICHT 3.4.1 ÜBERSICHT ÜBER DIE ANSCHLÜSSE Nullleiter- Anschluss Phasenleiter- Anschluss Schutzleiter- Anschluss Netzkabel Erdungspfahl Kabelschelle INSTALLATIEHANDLEIDING – P49 VERSION 0129NM02INT01 INSTALLATIONSANLEITUNG – P49 | P49 0520NM19INT03... -
Seite 50: Übersicht Über Die Installation Von Zubehör
3. PRODUKTÜBERSICHT 3.4.2 ÜBERSICHT ÜBER DIE INSTALLATION VON ZUBEHÖR Ethernet-Anschluss für lokale Konfiguration RJ12 - P1-Port für Load Shedding Anschluss für Modul (Nur 11 kW ON/OFF Peak Modell) (L2 und L3 vom Zubehörkabel) Shunt-Anschluss (L1 & N vom Zubehörkabel) CT-Anschluss für Load Shedding (Nur 7,4 kW Modell) Erdung... - Seite 51 4. INSTALLATIONSHILFE Der Elektriker ist für die Auswahl einer für die jeweilige Situation und die geltenden Vorschriften geeigneten Kabeldicke und der Sicherheitskomponenten verantwortlich; Verkabelungshinweis* - Für die maximale Stromstärke der Hardware unter ständiger Last verkabeln; - Mit einem COS-PHI von 0,8 rechnen; - Mit einem max.
- Seite 52 5. INSTALLATION Vielen Dank, dass Sie diese Ladestation installieren. um das Netzkabel leichter einführen zu können; Schritt 2: Befestigen Sie das/die Netzkabel mit der/den Stellen Sie sicher, dass ausreichend Platz für die Arbeit Kabelschelle(n); vorhanden ist. Schritt 3: Montieren Sie die (geschlossene) schwarze Arbeiten Sie sicher, berücksichtigen Sie auch die Gummitülle im verbleibenden Kabeleingang, um die Sicherheit anderer, und gehen Sie immer gemäß...
-
Seite 53: Beenden Der Arbeiten
5. INSTALLATIONSVORGANG 5.5B LOAD SHEDDING MODUL FÜR 11 der Phase gemessen wird; KW MODELL Schritt 8: Schließen Sie das Netzteil an eine Steckdose an. Die PWR-LED sollte nun aufleuchten; Installieren des Load Shedding-Modul: Stromwandler Schritt 9: Die CS-LED (Stromsensor-LED) zeigt (nach (CT): Bis zu 3 CT-Köpfe können mit dem Modul einigen Sekunden) die Strommessung an;... -
Seite 54: Lokale Konfiguration
6. LOKALE KONFIGURATION 6.4 TESTS Die Home Advanced | Renault-Edition kann lokal konfiguriert werden. Für die lokale Konfiguration sind zwei Wenn Load Shedding-Daten empfangen werden, Werkzeuge erforderlich: wird im Assistenten ein grünes Licht angezeigt. 1. Ethernet-UTP-Kabel Prüfen Sie, ob die empfangenen Daten korrekt 2. - Seite 55 7. BENUTZERHANDBUCH 7.1 NORMALE VERWENDUNG 7.2 FEHLERSUCHE Einführung zum Laden Ihres Elektrofahrzeugs: BLINKT AN IHRER LADESTATION EINE ROTE LED- Der erste Schritt besteht darin, Ihr Auto durch LEUCHTE? Einstecken des Ladekabels an die Ladestation In diesem Fall wird Ihr Auto beim Anschließen nicht anzuschließen.
