4 Anschluss und Montage

4.1 Montagehinweise

Der Abstand zwischen zwei Jalousiesteuerungen GFJ006 / GFJ007 / GFJ009 sollte mindestens
0,5 Meter betragen. Der Abstand zu einem fest installierten Sender (z.B. Sonne-Wind-Automatik)
sollte mindestens zwei Meter betragen.

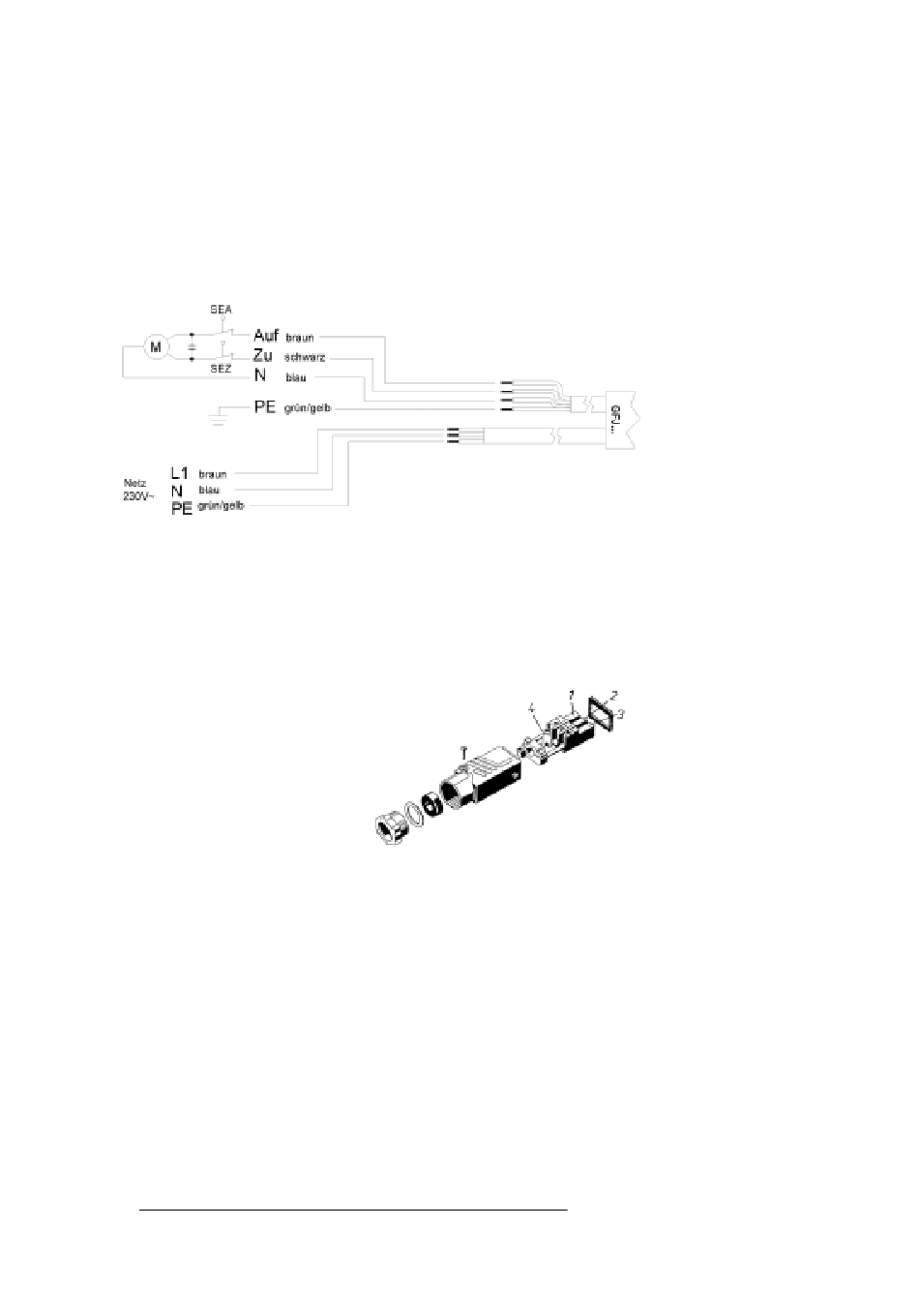

4.2 Anschlussplan GFJ006

Anschlußleitungen mit Steckerverbinder der Fa.
Hirschmann Typ STAS 3K oder der Fa. Phoenix-
Mecano Typ GLS/3+PE dürfen nur in Verbindung mit
der Leitungsdose Fa. Hirschmann Typ STAK 3K ver-
wendet werden.
4.3 Steckerfertige Ausführung GFJ007
Für eine einfache Installation wird
die Jalousiesteuerung GFJ007
bereits mit Hirschmann Stecker
STAS3 für den Netzanschluss
sowie GEIGER Kupplung M56K...
für den Motoranschluss geliefert.
(Hirschmann Kupplung STAK3
muss bauseits beigestellt werden.)
4.4 Steckerfertige Ausführung als Zwischenstecker GFJ009
Für eine einfache Installation wird die Jalousiesteuerung GFJ009 bereits mit Hirschmann Stecker
STAS3 für den Netzanschluss sowie STAK3 für den Motoranschluss geliefert.

5 Inbetriebnahme

• Endschalter des Jalousiemotors nach Vorschrift des Herstellers einstellen
• Jalousiesteuerung GFJ006 gemäß Anschlussplan anschließen, oder
• Jalousiesteuerung GFJ007 über Kupplung STAK3 (siehe Anschlussbelegung) anschließen und
Steckverbindung herstellen (Stecker STAS3 für Netzanschluss, Kupplung M56K... für Motor-
anschluss), oder
• Jalousiesteuerung GFJ009 über Kupplung STAK3 und Stecker STAS3 anschließen.
• Fertig! Die vorcodierte Anlage ist jetzt per Funk bedienbar!
Komforteinstellungen wie Laufzeitlernen mit Lamellen-Anstellwinkel können Sie auch später in Ruhe
vornehmen. Lesen Sie bitte hierzu den Punkt 6.1.3.
Je nach Einbaulage des Antriebes muss
die Drehrichtung geändert werden.
Tauschen Sie hierzu die Fahrtasten-
zuordnung per Funk (Punkt 6.1.3).
4
Anschlussbelegung
für Netzanschluss
bei Hirschmann
Kupplung STAK3:
1 = N blau
2 = L1 braun (schwarz)
3 = NC (nicht belegt)
4 = PE grün/gelb
