Montage des Deckensegels Cleaneo Smart

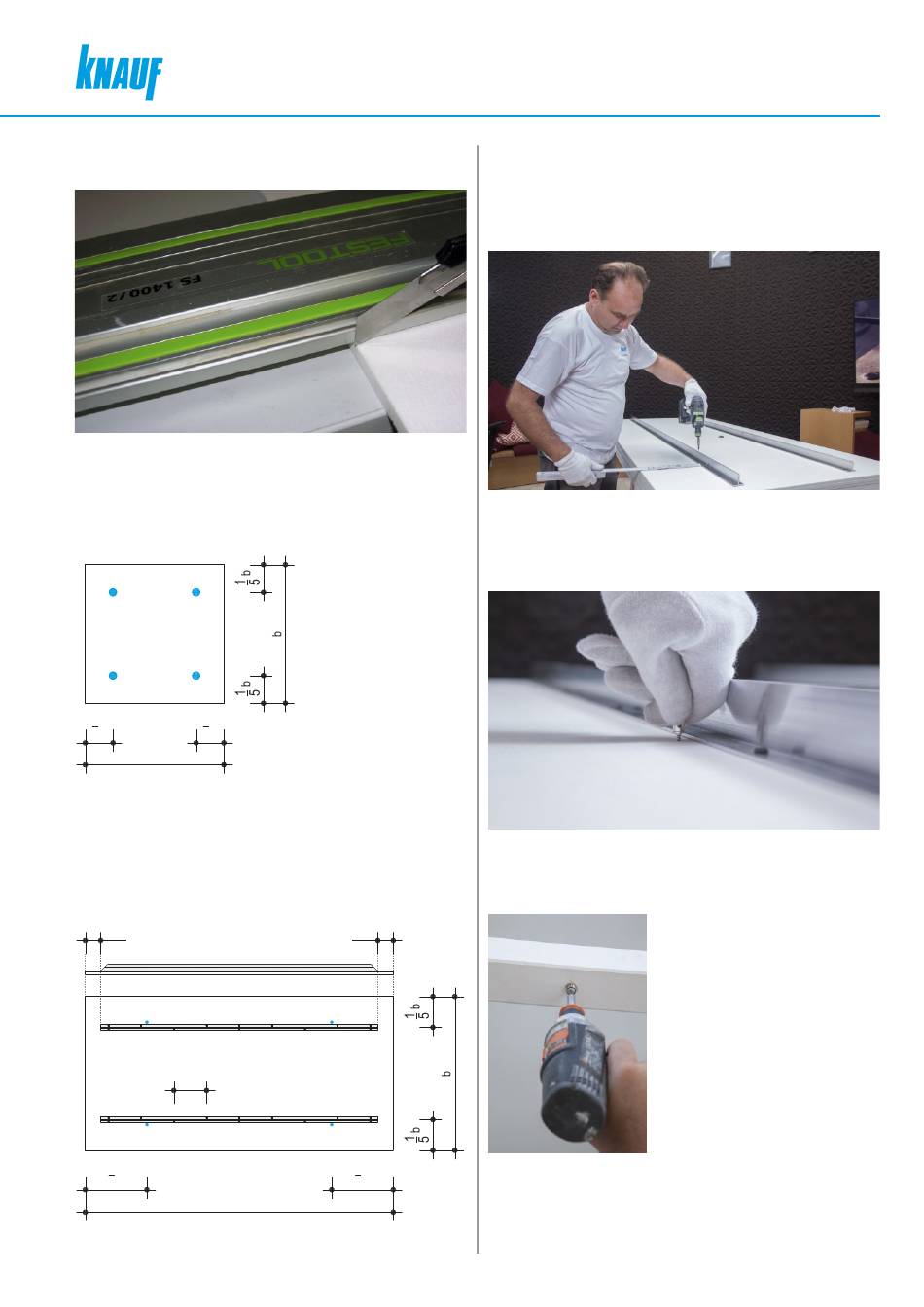

Bild 14: Zuschneiden des Deckensegels
1. Schneiden Sie das Deckensegel mit einem Cuttermesser auf das ge-
wünschte Maß zu, siehe Bild 14.
Für Deckensegel ≤ 1200 x 1200 mm sind mindestens 4 Befesti-
gungspunkte erforderlich:
Bild 15: Darstellung der Befestigungspunkte
1
1
a
a
5
5
a
2. Zeichnen Sie die Befestigungspunkte an der Decke und auf dem De-
ckensegel an. Maßangaben siehe Bild 15.
Für Deckensegel > 1200 x 1200 mm ist eine zusätzliche Ausstei-
fung aus T-Schiene S24 (z. B. DONN oder Ventatec) erforderlich.
Bild 16: Darstellung der Befestigungspunkte/T-Schiene
Schemazeichnung I Maße in mm
100
≤ 300
1
a
5
a
Montage des Cleaneo Smart Deckensegels
3. Zeichnen Sie die Befestigungspunkte an der Decke und auf dem De-
ckensegel an. Maßangaben siehe Bild 15.
Bei Montage ohne zusätzliche Aussteifung mit T-Schienen weiter mit
Punkt 5.
Bild 17: Montieren der rückseitigen Aussteifung
4. Positionieren Sie die T-Schiene entsprechend Bild 16 auf dem Decken-
segel. Verschrauben Sie die T-Schienen abwechselnd im Abstand von
maximal 300 mm mit Flachkopfschrauben 3,9 x 9,5 mm, siehe Bild 17.
Bild 18: Einschrauben der Hängerunterteile
5. Schrauben Sie die Hängerunterteile in das Deckensegel, siehe Bild 18.
Maßangaben siehe Bild 15 bzw. Bild 16.
Bild 19: Befestigen des Hängersockels
100
1
a
6. Befestigen Sie den Hängersockel mit einem für den Untergrund geeig-
5
netem Befestigungsmittel, siehe Bild 19.
Montage
