Montage
Vorbemerkungen
Allgemeines
Tragen Sie bei der Montage Handschuhe, um das Akus-
Achtung
tikelement Cleaneo Smart vor Schmutz und Flecken zu
schützen.
Um die Sichtseite des Akustikelements zu erkennen sind
rückseitig Aufkleber aufgebracht. Die Aufkleber sind im-
Hinweis
mer gleich zur Produktionsrichtung aufgeklebt, um beim
1200 x 1200 mm Akustikelement ein verdrehte Montage zu
verhindern.
Lieferumfang
Cleaneo Smart Akustikelemente
■ 1200 x 1200 x 10 mm (4 Elemente/Packung) oder
■ 1200 x 2400 x 10 mm (2 Elemente/Packung)
Montageset Wand für Cleaneo Smart – Magnethalterungen für die Mon-
tage an der Wand
Im Lieferumfang sind folgende Teile enthalten, siehe Bild 1:
■ 4x Magnetsockel
■ 4x Blechhalterung
■ 8x Schrauben
■ 4x Stabmagnete

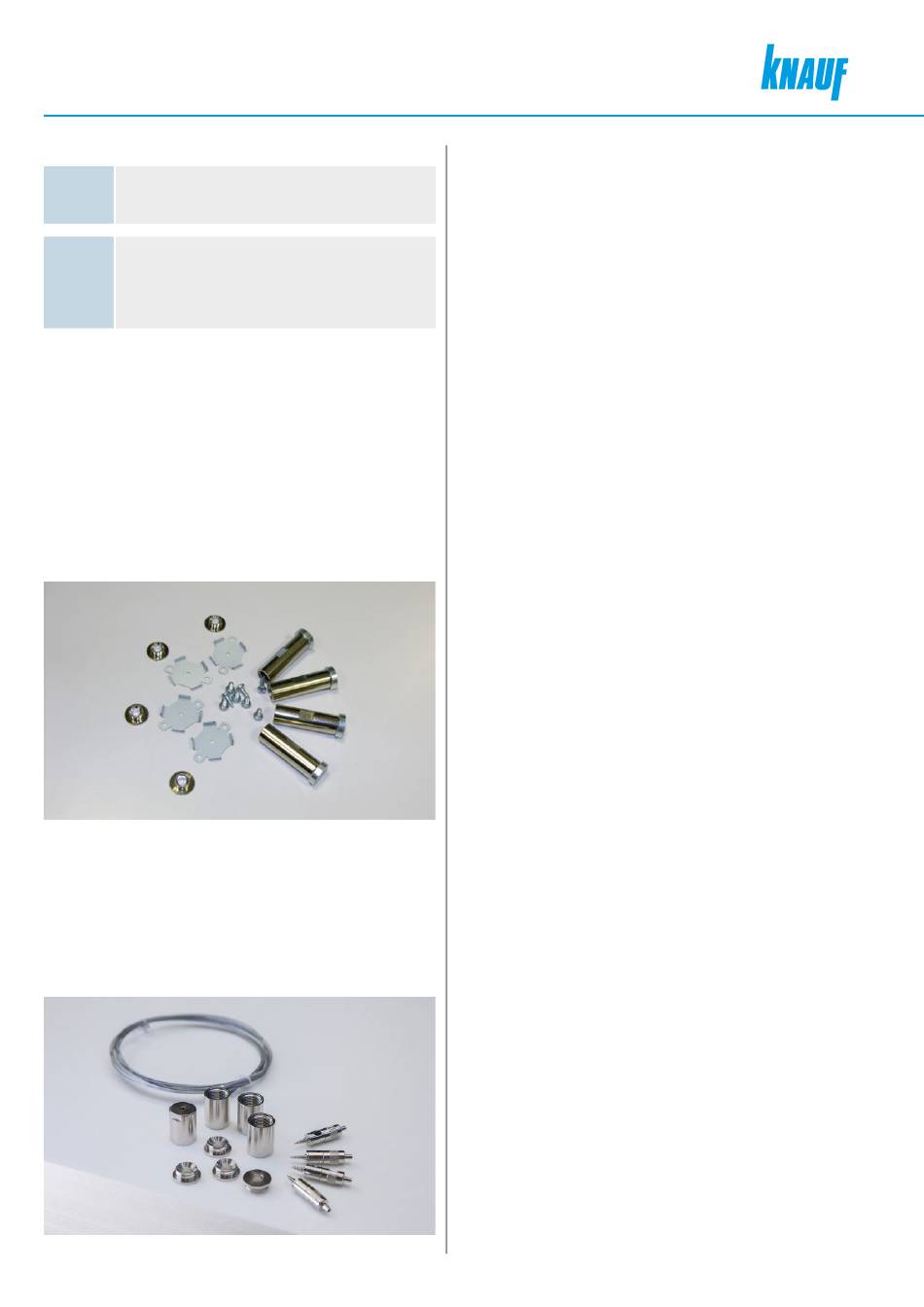

Bild 1: Montageset Wand für Cleaneo Smart
Montageset Decke für Cleaneo Smart – Seilabhängung für Montage an
der Decke
Im Lieferumfang sind folgende Teile enthalten, siehe Bild 2:
■ 4x Hängersockel
■ 4x Hängeroberteil
■ 4x Hängerunterteil
■ 4x Seil 1,50 m
Bild 2: Montageset Decke Cleaneo Smart
4
E313-A01.de Cleaneo Smart
Erforderliches Zubehör
Für die Montage des Cleaneo Single Smart benötigen Sie folgendes Zubehör
(ist bauseitig zu beschaffen):
■ Für den Untergrund geeignetes Befestigungsmittel (z. B. Dübel)
■ Bei Deckenmontage von Elementen > 1200 x 1200 mm ist eine zusätz-
liche Aussteifung aus T-Schienen S24 (z. B. DONN oder Ventatec) mit
Flachkopfschrauben 3,9 x 9,5 mm erforderlich.
