Montage des Wandabsorbers mit Magnetbefestigung

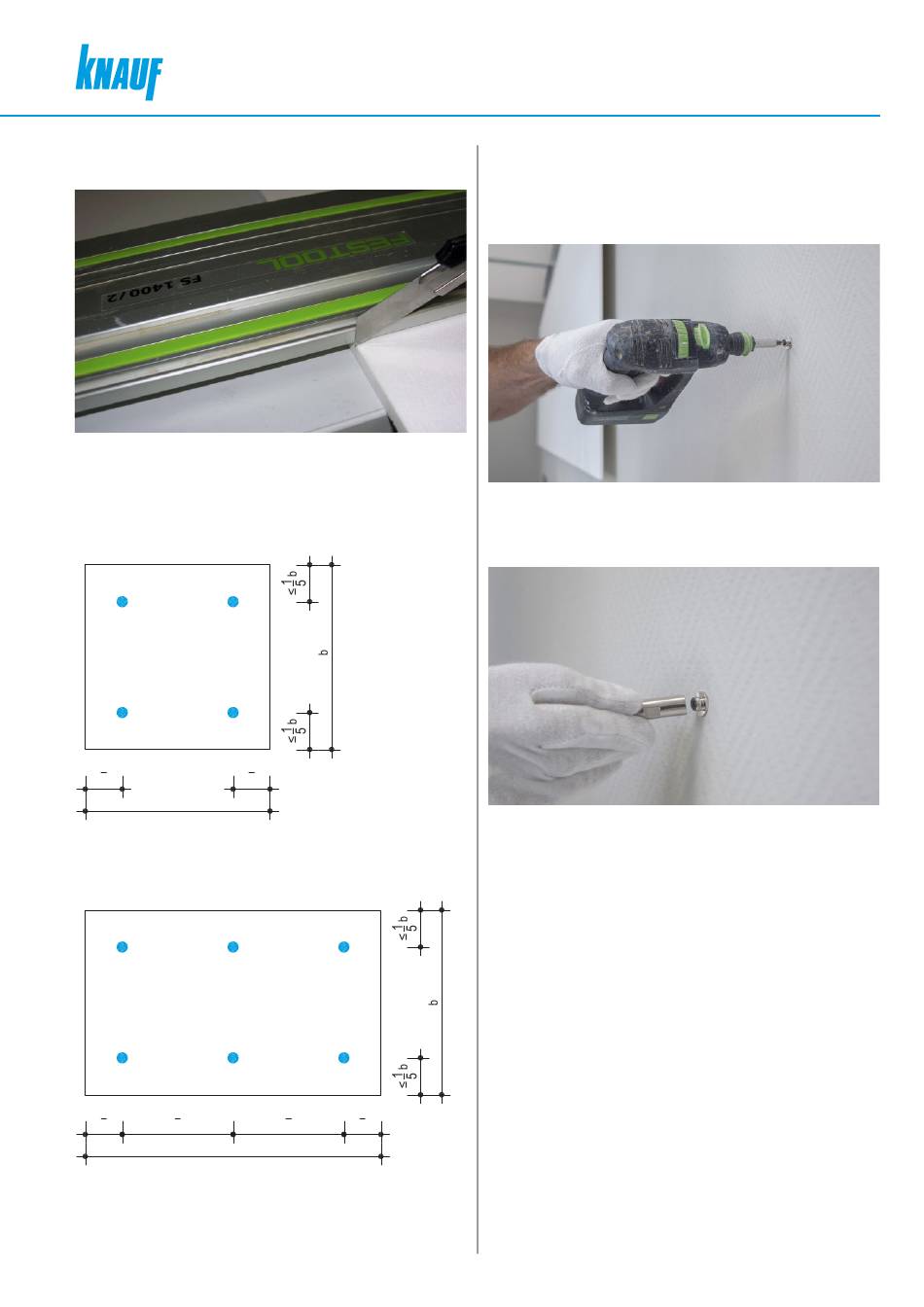

Bild 3: Zuschneiden des Wandabsorbers
1. Schneiden Sie den Wandabsorber mit einem Cuttermesser auf das
gewünschte Maß zu, siehe Bild 3.
Für Wandabsorber ≤ 1200 x 1200 mm sind mindestens 4 Befesti-
gungspunkte erforderlich:
Bild 4: Darstellung der Befestigungspunkte
1
1
≤ a
≤
5
5
a
Für Wandabsorber > 1200 x 1200 mm sind mindestens 6 Befesti-
gungspunkte erforderlich:
Bild 5: Darstellung der Befestigungspunkte
1
1
≤ a
5
2
a
2. Zeichnen Sie die Befestigungspunkte auf die Wand und auf dem Wand-
absorber an. Maßangaben siehe Bild 4 und Bild 5.
a
1
1
≤ a
2
5
Montage des Cleaneo Smart Wandabsorbers
3. Verwenden Sie dazu einen Schraubendreher, um die Blechhalterungen
auf dem Wandabsorber an den aufgezeichneten Befestigungspunkten
mit den beiliegenden Schrauben zu befestigen. Ziehen Sie die Schrau-
ben nur leicht an.
Bild 6: Festschrauben des Magnetsockels
4. Schrauben Sie die Magnetsockel mit geeigneten Befestigungsmitteln
an der Wand fest, siehe Bild 6.
Bild 7: Aufschrauben des Stabmagnets
5. Schrauben Sie die Stabmagnete auf die montierten Magnetsockel auf,
siehe Bild 7.
Montage
E313-A01.de Cleaneo Smart
5
