Vision Engineering MANTIS PIXO Benutzerhandbuch Seite 27

BENUTZERHANDBUCH
MONTAGE
MANTIS PROJEKTIONSKOPF
PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com
Unterlegscheibe
und Schraube

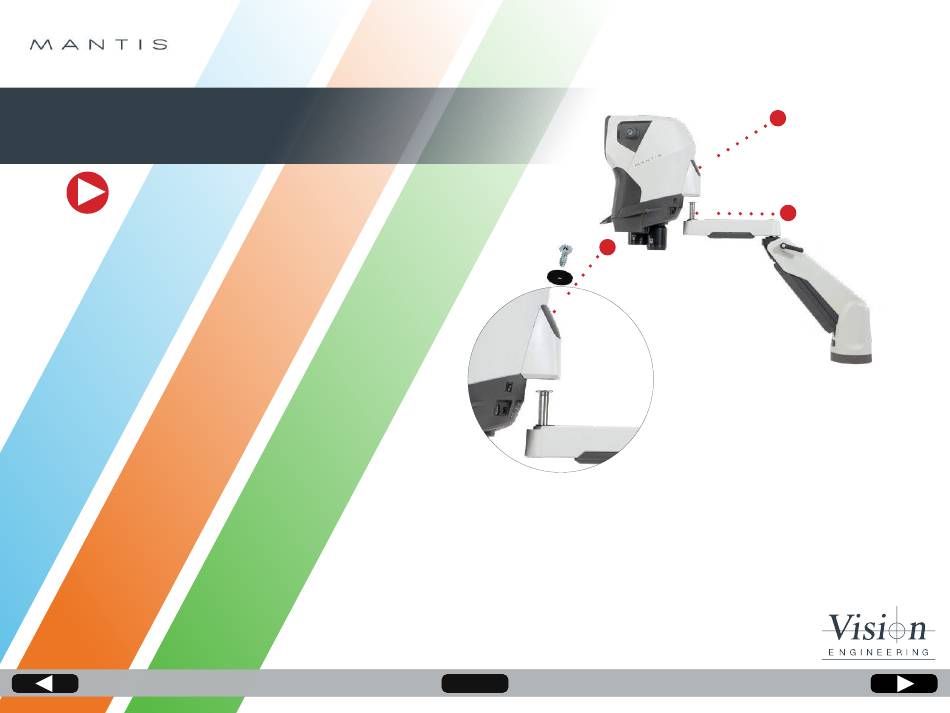

BEFOLGEN SIE DIESE ANWEISUNGEN, UM EINEN PIXO-, ERGO ODER IOTA-KOPF AN EINEM
STATIV ZU MONTIEREN
1. Abdeckkappe am Kopf entfernen.
2. Platzieren Sie die Unterlegscheibe auf dem Befestigungsstift, senken Sie den Kopf auf den Stift
und stellen Sie sicher, dass der Kopf exakt und vollständig montiert ist.
3. Befestigen Sie den Kopf mit der mitgelieferten Sicherungsscheibe und Schraube am Ständer.
INHALT
26
1
3
Abdeckkappe
Befestigungsstift
2
