Vision Engineering MANTIS PIXO Benutzerhandbuch Seite 22

BENUTZERHANDBUCH
EINSTELLUNGEN
VERSO UNIVERSALSTÄNDER
PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com
VERSO UNIVERSALSTÄNDER
VERSO BEWEGUNGSBEGRENZER
Dieses Teil wird mit den PIXO/ERGO-Objektiven 10x und 15x geliefert. Dies wird
empfohlen, wenn die Objektive 10x oder x15x an einem PIXO- oder ERGO-Kopf verwendet
werden, ohne daß der Verlängerungsarm am VERSO Universalständer montiert ist.
Der Bewegungsbegrenzer verhindert, dass die Objektive 10x oder 15x versehentlich die
Arbeitsfläche berühren, wenn sie angebaut sind.

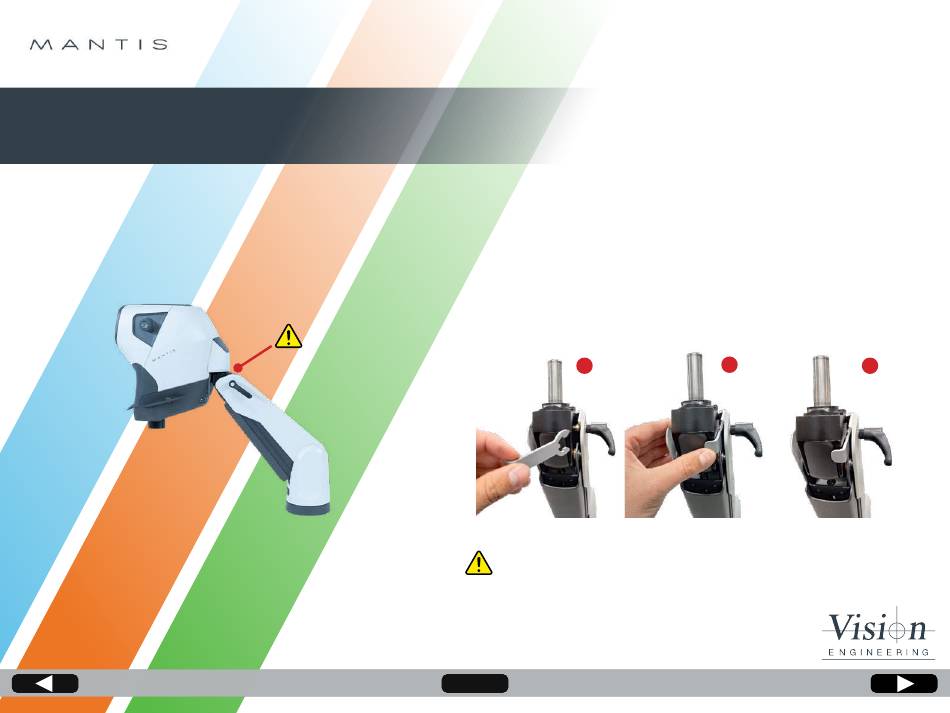

MONTAGE
Schieben Sie das U-förmige Ende des Clips auf den Stift zwischen dem Klemmhebel und
dem oberen Befestigungspunkt bis er einrastet (1).
Der Clip sollte zwischen dem Gussteil und der Ständerabdeckung sitzen (2).
Zum Entfernen einfach abziehen (3).
1
Achtung!
Justieren Sie die Mantis-Kopfposition immer mit den „seitlichen Haltegriffen" am
Kopf.
Achten Sie auf potenzielles Einklemmen der Finger durch bewegliche Gelenke des
VERSO Universalständers.
