Allmatic SCOR.AS Bedienungsanleitung

CENTRALE DI COMANDO SCOR.AS PER BARRIERE
1. Introduzione
La centrale di comando SCOR.AS è indicata per le installazioni a 1 motore a corrente continua 24V e un assorbimento massimo di 7A. Il quadro di
comando permette una regolazione precisa della forza di spinta delle ante, della velocità e della sensibilità in fase di rallentamento. La centrale può
memorizzare fino a 30 trasmettitori e 8000 trasmettitori con la memoria esterna con la funzione passo a passo e pedonale. È dotata di ingressi per
fotocellula, costa, finecorsa di chiusura e apertura e possibilità di collegare pulsanti per il passo passo, il pedonale e lo stop. Le uscite comprendono un
lampeggiante a 24Vac. È previsto l'uso di batterie tampone ove si rendesse necessario assicurare il servizio in mancanza di energia elettrica.
ATTENZIONE: Effettuare le regolazioni in modo da poter dichiarare la conformità secondo la direttiva macchina 98\37\CE
(Direttiva Macchine) e nel particolare, alle norme EN 12445; EN 12453 ed EN 12635 e successive modifiche.

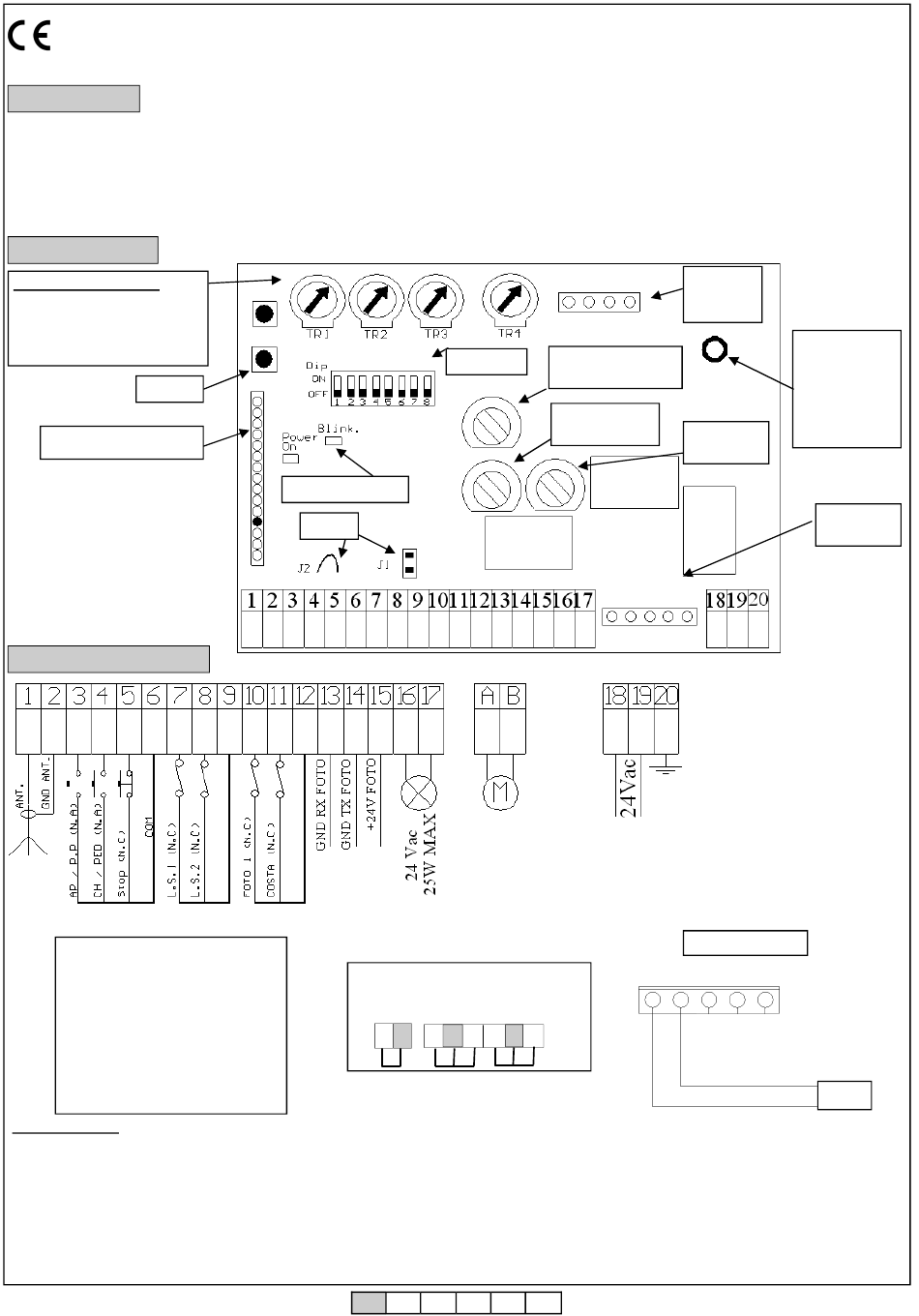

2. Configurazione
Trimmer di regolazione:
TR1: RUNNING AMP.SENS.
TR2: SLOW.DOWN AMP.SENS
TR3: SLOW.DOWN VELOCITY
TR4: AUTOMATIC RECLOSING
Pulsanti
Connettore modulo radio
3. Collegamenti elettrici
LEGENDA:
P.P: Pulsante passo-passo / Apri.
PED : Pulsante pedonale / Chiudi.
Stop: Stop.
Com : Comune.
GND ANT.: Calza antenna
ANT.: Ingresso antenna
Photo1: Fotocellula.
Costa/orol.:ingresso costa / orologio.
L.S.1.: Finecorsa apertura / chiusura.
L.S.2: Finecorsa chiusura / apertura.
MESSA A TERRA
Al fine di ottenere un corretto funzionamento degli accessori (fotodispositivi in particolare) collegati alla centralina è molto importante che tutto il sistema
(automazione + motori + centralina) abbia un unico riferimento di massa. Si devono quindi collegare tra di loro la struttura metallica dell'automazione, la
carcassa dei motori e la centralina con il morsetto di terra. Per il collegamento sulla centralina si veda la figura.
ATTENZIONE: prima di qualsiasi attivazione e/o messa in opera, leggere attentamente i seguenti paragrafi che descrivono le programmazioni e
le impostazioni principali dell'automazione. Nella programmazione, seguire scrupolosamente l'ordine e le istruzioni riportate. Non entrare nel
raggio d'azione dell'automazione mentre è in movimento o durante le programmazioni. Prima di ogni modifica attendere il completo arresto del
sistema. Non permettere a persone estranee e/o non qualificate interventi e/o la presenza nel raggio d'azione del sistema.
6-1622380 rev. 2 04/02/2016
Centralina di comando per 1 motore 24Vcc
ROSSO
P1
BLU
P2
Led di segnalazione
Jumper
Rosso
4W MAX
(170mA)
Qualunque contatto Normalmente
Chiuso (N.C.) deve essere ponticellato
al comune se non utilizzato.
5 6
ITA ENG
Fusibile 200 mA per
Dip switch
fotocellule e ingressi
Fusibile 2.5A per
lampeggiante
7 8 9 10 11 12
FRA ESP DEU POR
Connettore
carica
batteria
Fusibile 10A
per motore
A B C D E
Esempi carico massimo accessori
Vdc (4W):
•
3 coppie di fotocellule FTALL.
•
2 coppie di fotocellule FTALL e un
ricevitore R.CO.O (sistema costa
radio).
•
2 coppie di fotocellule FTALL e un
ricevitore B.RO X40 DISPLAY.
•
1 coppia di fotocellule FTALL, un
ricevitore B.RO X40 DISPLAY e un
ricevitore R.CO.O.
Connettore Motore
A B C D E
Utilizzare questo
punto per
collegare la
carcassa dei
motori alla
centralina e alla
terra.
Connettore
motore
Motore
Pag 1 di 8
