Montagehinweise
RSR-Wandmontageplatte
Mounting instructions
RSR wall mounting plate

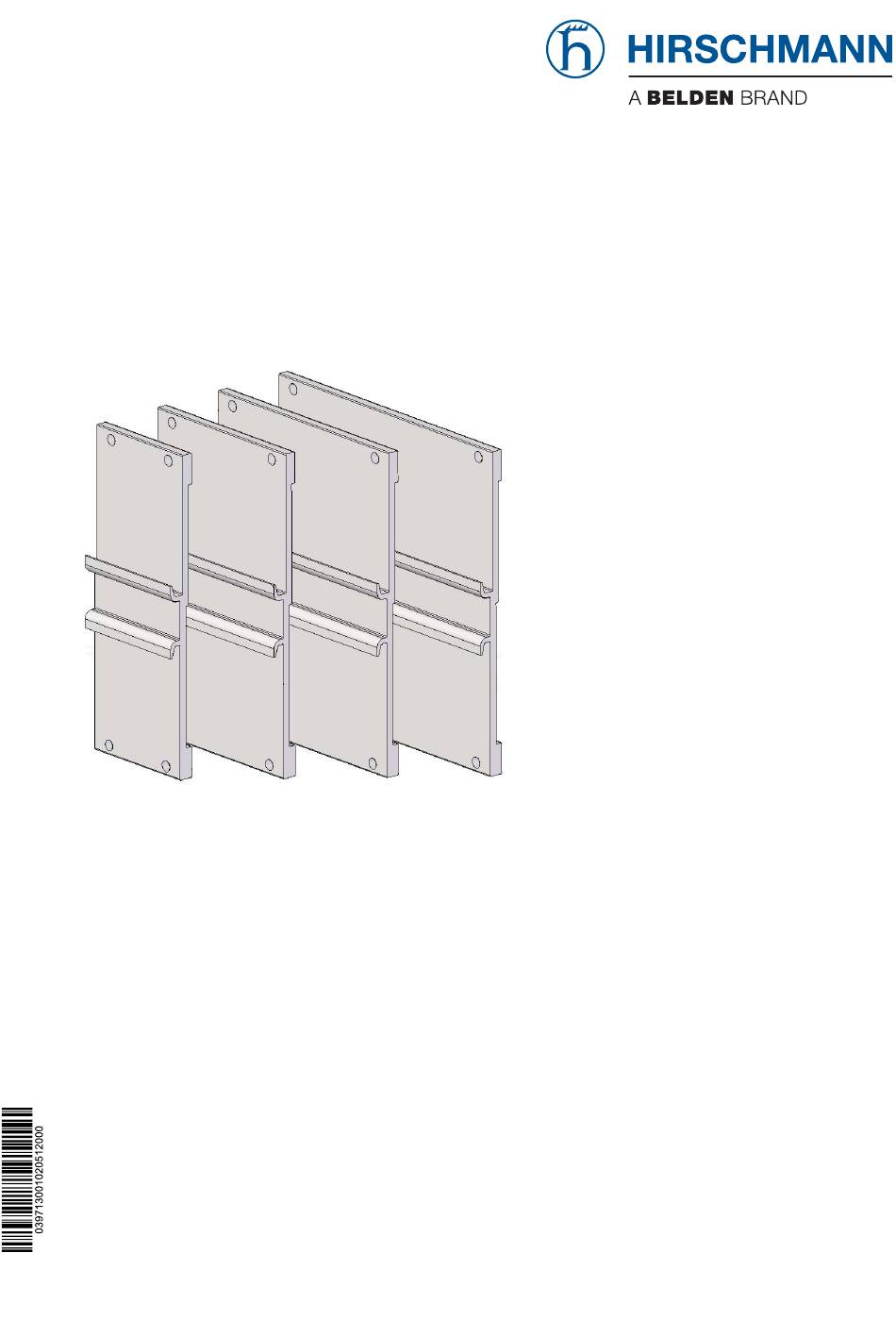

RSR-Wandmontageplatte (150mm, 120mm, 90 mm und 60 mm Breite)
RSR wall mounting plate (width 150mm, 120mm, 90 mm and 60 mm)
Hirschmann. Simply a good Connection.
Die RSR-Wandmontageplatte ermöglicht
Ihnen die Montage Ihres Gerätes an der
Wand. Das Gerät wird auf die RSR-Wand-
montageplatte aufgerastet. Diese wird mit 4
Schrauben an der Wand befestigt.
Eine ausführliche Beschreibung der Monta-
ge und Inbetriebnahme Ihres Gerätes ent-
nehmen Sie dem Anwender-Handbuch (im
Lieferumfang Ihres Gerätes enthalten).
The RSR wall mounting plate enables you
to mount your device onto the wall. The
device is snapped onto the RSR wall moun-
ting plate, which is tightened onto the wall
with 4 screws.
For detailed information about the assemb-
ly and the startup procedure of your device,
refer to the User Manual (included in the
scope of delivery of your device).
Werbung
Verwandte Anleitungen für Belden Hirschmann RSR
Inhaltszusammenfassung für Belden Hirschmann RSR
- Seite 1 Montagehinweise RSR-Wandmontageplatte Mounting instructions RSR wall mounting plate Die RSR-Wandmontageplatte ermöglicht Ihnen die Montage Ihres Gerätes an der Wand. Das Gerät wird auf die RSR-Wand- montageplatte aufgerastet. Diese wird mit 4 Schrauben an der Wand befestigt. Eine ausführliche Beschreibung der Monta- ge und Inbetriebnahme Ihres Gerätes ent- nehmen Sie dem Anwender-Handbuch (im Lieferumfang Ihres Gerätes enthalten).
- Seite 2 3 DEMONTAGE Um das Gerät von der RSR-Wandmontage- platte zu demontieren, lösen Sie die beiden unteren Schrauben am Gerät (siehe Abb. 1 bzw. 2). Weitergabe sowie Vervielfältigung dieser fahren Sie mit einem Schraubendreher Unterlage, Verwertung und Mitteilung ihres waagerecht unterhalb des Gehäuses in Inhalts ist nicht gestattet, soweit nicht aus- den Verriegelungsschieber, ziehen die- drücklich zugestanden.
- Seite 3 Lieferumfang incl. Montagehinweis 1 x RSR-Wandmontageplatte Bestellnummer Wandmontageplatte, 150 mm Breite 943 971-004 Wandmontageplatte, 120 mm Breite 943 971-001 Wandmontageplatte, 90 mm Breite 943 971-002 Wandmontageplatte, 60 mm Breite 943 971-003 3 DISASSEMBLY To remove the device from the RSR wall mounting plate, unscrew the two lower screws on the device (see Fig.
- Seite 4 3. TECHNICAL DATA General data RSR wall mounting plate Dimensions W x H x D Wall mounting plate, width 150 mm 150 x 145 x 13 mm Wall mounting plate, width 120 mm 120 x 145 x 13 mm Wall mounting plate, width 90 mm 90 x 145 x 13 mm Wall mounting plate, width 60 mm 60 x 145 x 13 mm...
