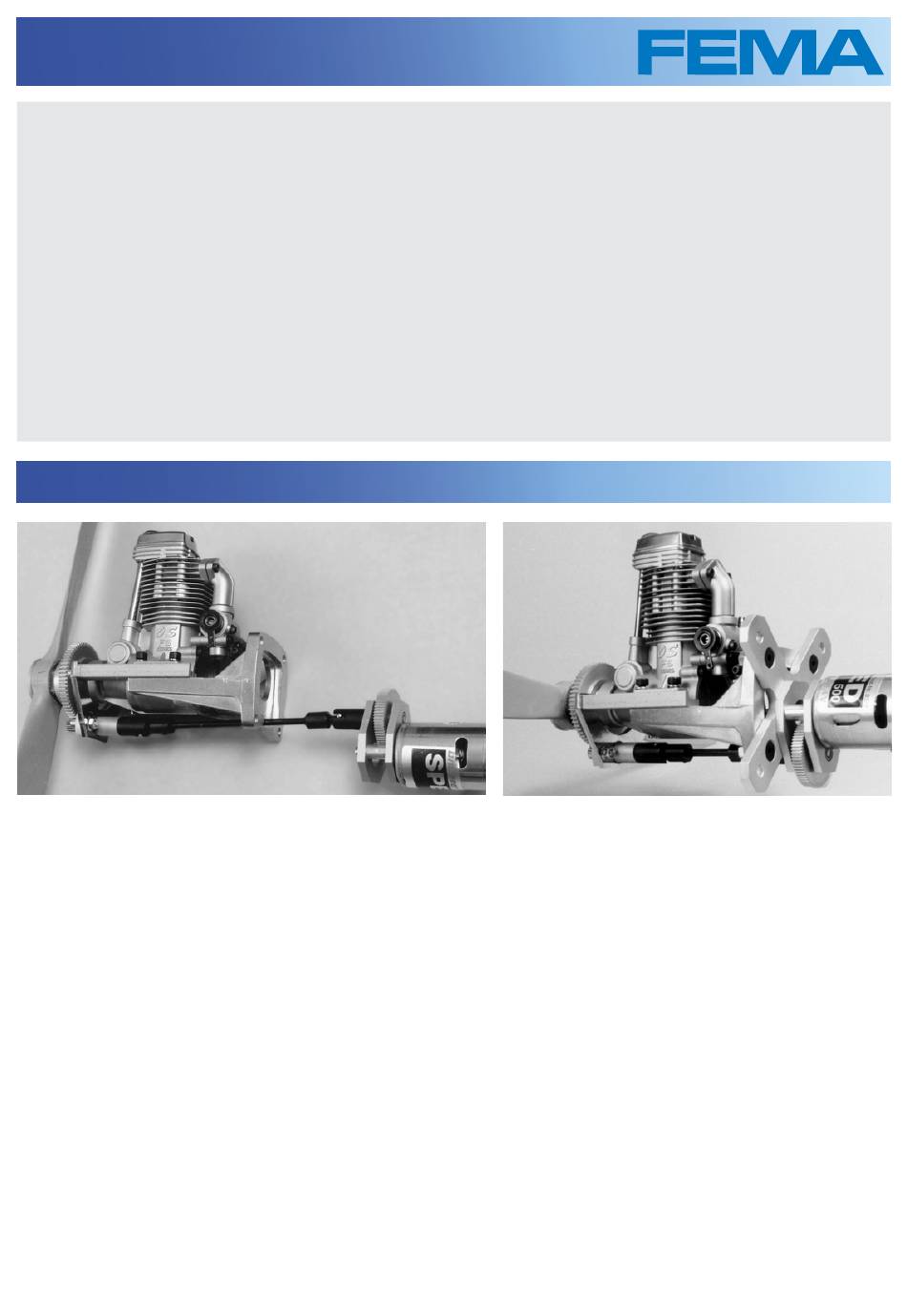

Montageanleitung für Elektro Bordanlasser
Wichtiger Sicherheitshinweis:
Beachten Sie bitte, dass ein Verbrennungsmotor mit
angebautem
Elektro-Bordanlasser
ist. Durch unbeabsichtigtes »Einschalten« kann der
Verbrennungsmotor plötzlich anspringen. Lesen und
beachten Sie bitte die Sicherheitshinweise in der Mon-
tageanleitung und im Anhang genau.
Starter-Akku-Empfehlung:
Als Starter-Akku eignen sich nur hochbelastbare
(16A) NC- NiMh- und LiPo-Akkus, wie sie bei Elektro-
fl ugmodellen eingesetzt werden.
Hinweis zum Betrieb des Bordanlassers:
Die maximale Einschaltdauer für den Anlassmotor beträgt
10 Sek. Die maximale Betriebstemperatur des Anlassmo-
tors darf 70°C nicht übersteigen.
Montageanleitung für:
Best.-Nr. 9500 Grundbausatz für 7,5-14 ccm Motoren
Best.-Nr. 9512 Grundbausatz für 15-35 ccm Motoren
Best.-Nr. 9514 Komplett-Set für: OS-Max BGX-1,
OS-Max 160 FX, Moki-25, Magnum
XL180AR, Laser 200, MVVS-35 (Glow)
Allgemeine Hinweise:
Das Universal-Bordanlasser-System Abb. 1 für Flugmotoren
kann an alle gängigen Einzylinder-Glühkerzenmotoren angebaut
werden.
Nicht im Bausatz enthalten:
Als Ergänzung zum Grundbausatz ist für den jeweiligen Motor-
typ ein Anpassatz erforderlich. Die lieferbaren Anpassätze fi n-
den Sie in unserem Katalog und Preisliste.
Glow-Control
Bei Verwendung des
des Bordanlassers nur einen Akku aus welchem der Anlassmo-
tor und die Glühkerze gespeist werden.
Das Universal-Bordanlasser-System kann auch als Kompakt-
Version angebaut werden, wie in Abb. 2 dargestellt. Die
Halteplatte gehört nicht zum Lieferumfang und kann selbst
hergestellt werden.
kein
Spielzeug
Abb. 1
benötigen Sie für den Betrieb
Gewährleistung
Die Elektro-Bordanlasser werden als Bausatz geliefert.
Die fachgerechte Montage und der ordnungsgemäße
Betrieb unterliegt nicht unserem Einfl uss. Deshalb be-
schränkt sich unsere Gewährleistung auf die den Bau-
sätzen beiliegenden Einzelteilen und deren Funktion. Für
alle Schäden, welche aus unsachgemäßer Montage oder
Betrieb entstehen, übernehmen wir keine Haftung.
Einlaufempfehlung für den Anlassmotor:
Nach der kompletten Montage des Bordanlassers am Ver-
brennungsmotor empfehlen wir die Glüh-, Zündkerze zu
demontieren und den Bordanlasser ca. 3 Min. einlaufen zu
lassen.Danach den Bordanlasser in Betrieb nehmen.
Das Elekto-Bordanlasser-System kann grundsätzlich in zwei
Betriebsarten eingesetzt werden:
Start des Verbrennungsmotors über die Fernlenkanlage
Bei dieser Betriebsart kann der Verbrennungsmotor sowohl am
Boden, als auch in der Luft, über die Fernlenkanlage gestartet
werden. Der Starter-Akku wird bei dieser Betriebsart im Modell
mitgeführt.
Unfallsicheres Starten des Verbrennungsmotors nur am
Boden
Bei dieser Betriebsart brauchen Sie nur sie Anlassvorrichtung
mit dem Anlassmotor in das Modell einbauen. Der Starter-Akku
Glow-Control
und der
Das Ein- und Ausschalten des Bordanlassers erfolgt über Micro-
Schalter welche von Hand betätigt werden.
Steuerung des Elektro-Bordanlasser-Systems
Das Ein- und Ausschalten des Elektro-Bordanlassers erfolgt
über einen Micro-Schalter, welcher von einem IC-Servo betätigt
wird.
- 1 -
werden in einer Startbox untergebracht.
Abb. 2
