Fema 9715A Montageanleitung

Montageanleitung für Elektro Bordanlasser
Wichtiger Sichersicherheitshinweis:
Beachten Sie bitte, dass ein Verbrennungsmotor mit an-
gebautem Elektro-Bordanlasser kein Spielzeug ist. Durch
unbeabsichtigtes »Einschalten« kann der Verbrennungs-
motor plötzlich anspringen. Lesen und beachten Sie bitte
die Sicherheitshinweise in der Montageanleitung und im
Anhang genau.
Starter-Akku-Empfehlung:
Als Starter-Akku eignen sich nur hochbelastbare (16A) NC-
NiMh- und LiPo-Akkus, wie sie bei Elektro fl ugmodellen einge-
setzt werden.
Hinweis zum Betrieb des Bordanlassers:
Die maximale Einschaltdauer für den Anlassmotor beträgt 10
Sek. Die maximale Betriebstemperatur des Anlassmotors darf
70°C nicht übersteigen.
Montageanleitung für:
Best.-Nr. 9715A,
passend zu Titan ZG 20, Zenoah G-20.
Best.-Nr. 9713A,
passend zu Titan ZG 23/26, ZG 231/
260 Heli.
Zenoah G 230/260 PU, G231/260 PUH.
Best.-Nr. 9613A,
passend zu Titan ZG 23/26 Marine,
Zenoah G 230/260 PUM.
Die Bordanlasser Best.-Nr. 9613A und 9713A können direkt
auf die serienmäßig am Motor vorhandene AI- Motorträgerplatte
montiert werden. Die Motorträgerplatte beinhaltet alle erfor-
derlichen Gewinde die zur Montage notwendig sind.
Beim Titan ZG 20 und Zenoah G 20 wird die am Motor
vorhandene Motorträgerplatte um 180° gedreht, so dass
die Senkungen für die Befestigungsschrauben zum Motor
zeigen.

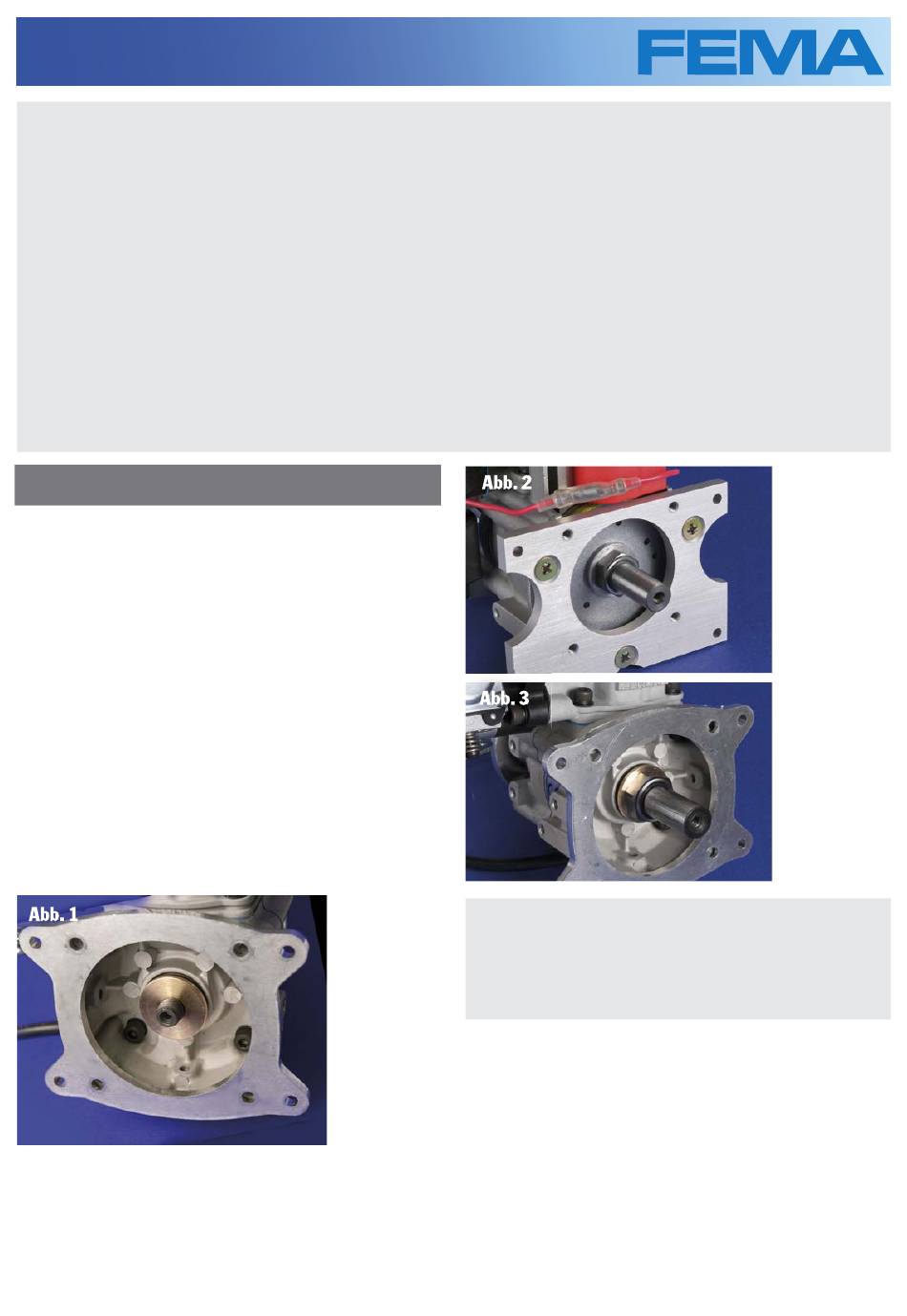

Die Anlaufscheibe Best. Nr . 9530/32 wird über das Gewin-
de der Motorwelle geschoben (Abb . 1)
Jetzt können Sie mit der Montage des Bordanlassers begin-
nen. Zuerst montieren Sie den Mitnehmer Best.-Nr. 9400/10
auf die Motorwelle (Abb.2 und 3).
Gewährleistung
Die Elektro-Bordanlasser werden als Bausatz geliefert. Die
fachgerechte Montage und der ordnungsgemäße Betrieb
unterliegt nicht unserem Einfl uss. Deshalb beschränkt sich
unsere Gewährleistung auf die den Bausätzen beiliegenden
Einzelteilen und deren Funktion. Für alle Schäden, welche
aus unsachgemäßer Montage oder Betrieb entstehen, über-
nehmen wir keine Haftung.
Einlaufempfehlung für den Anlassmotor:
Nach der kompletten Montage des Bordanlassers am Verbren-
nungsmotor empfehlen wir die Glüh-, Zündkerze zu demontieren
und den Bordanlasser ca. 3 Min. einlaufen zu lassen.Danach
den Bordanlasser in Betrieb nehmen.
Montagehinweis:
Zur Sicherung geben Sie etwas UHU-plus oder Loctite-
Schraubensicherung an die Gewindegänge des Mitnehmers
(einen Sicherungsring dürfen Sie nicht verwenden, da der
Rundlauf nicht mehr gegeben ist).
Die weitere Montage des Bordanlassers ist bei allen Moto-
ren identisch.
Montage Zahnrad mit Freilauf:
Zuerst wird der Freilauf im Innern und an den beiden Stirn-
seiten kräftig geschmiert. Verwenden Sie dazu das dem
Bausatz beiliegende Spezialfett. Das Zahnrad mit Freilauf
wird nun durch Drehen entgegen der Anlassrichtung auf
den Mitnehmer geschoben. Danach erfolgt die Montage der
Anlaufscheibe. Das Zahnrad mit Freilauf hat im montierten
Zustand ein geringes axiales Spiel und lässt sich entgegen
der Anlassrichtung leicht durchdrehen, kuppelt aber sofort in
Anlassrichtung (Abb. 4 und 5).
- 1 -
Nov.09
