Inhaltszusammenfassung für LaserLiner SmartCross-Laser
- Seite 1 SmartCross-Laser 1H 1V Laser 650 nm...
-
Seite 2: Allgemeine Sicherheitshinweise

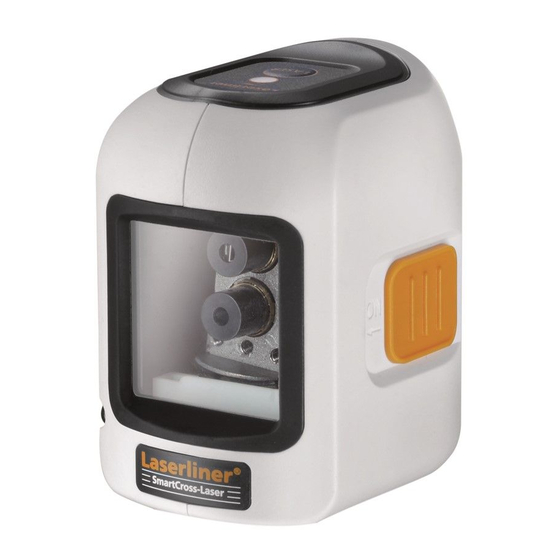

Lesen Sie vollständig die Bedienungsanleitung und das beiliegende Heft „Garantie- und Zusatzhinweise“. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe der Lasereinrichtung mitzugeben. Der automatische Kreuzlinien-Laser zum Aussrichten von Fliesen, Ständerwerk, Fenster, Türen etc. Allgemeine Sicherheitshinweise Laserstrahlung! Nicht in den Strahl blicken. - Seite 3 SmartCross-Laser Wahltaste Laserlinien LED Nivellierung rot: Nivellierung aus grün: Nivellierung ein Batteriefach (Rückseite) AN/AUS-Schalter; Transportsicherung Laseraustrittsfenster 1/4”-Stativgewinde (Unterseite) Horizontal und vertikal Nivellieren Die Transportsicherung lösen, AN/AUS-Schalter nach links schieben. Das Laserkreuz erscheint. Mit der Wahltaste können die Laserlinien einzeln geschaltet werden.
- Seite 4 EU-Bestimmungen und Entsorgung Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU. Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden. Weitere Sicherheits- und Zusatzhinweise unter: www.laserliner.com/info...
-
Seite 5: Kalibrierungsüberprüfung Vorbereiten
SmartCross-Laser Kalibrierungsüberprüfung vorbereiten Sie können die Kalibrierung des Laser kontrollieren. Stellen Sie das Gerät in die Mitte zwischen 2 Wänden auf, die mind. 5 m voneinander entfernt sind. Schalten Sie das Gerät ein (LASERKREUZ AN). Zur optimalen Überprüfung bitte ein Stativ verwenden. - Seite 6 Überprüfung der vertikalen Linie Gerät ca. 5 m von einer Wand aufstellen. An der Wand ein Lot mit einer 2,5 m langen Schnur befestigen, das Lot sollte dabei frei pendeln. Gerät einschalten und den vertikalen Laser auf die Lotschnur richten. Die Genauigkeit liegt innerhalb der Toleranz, wenn die Abweichung zwischen Laserlinie und Lotschnur nicht größer als ±...
- Seite 67 SmartCross-Laser...
