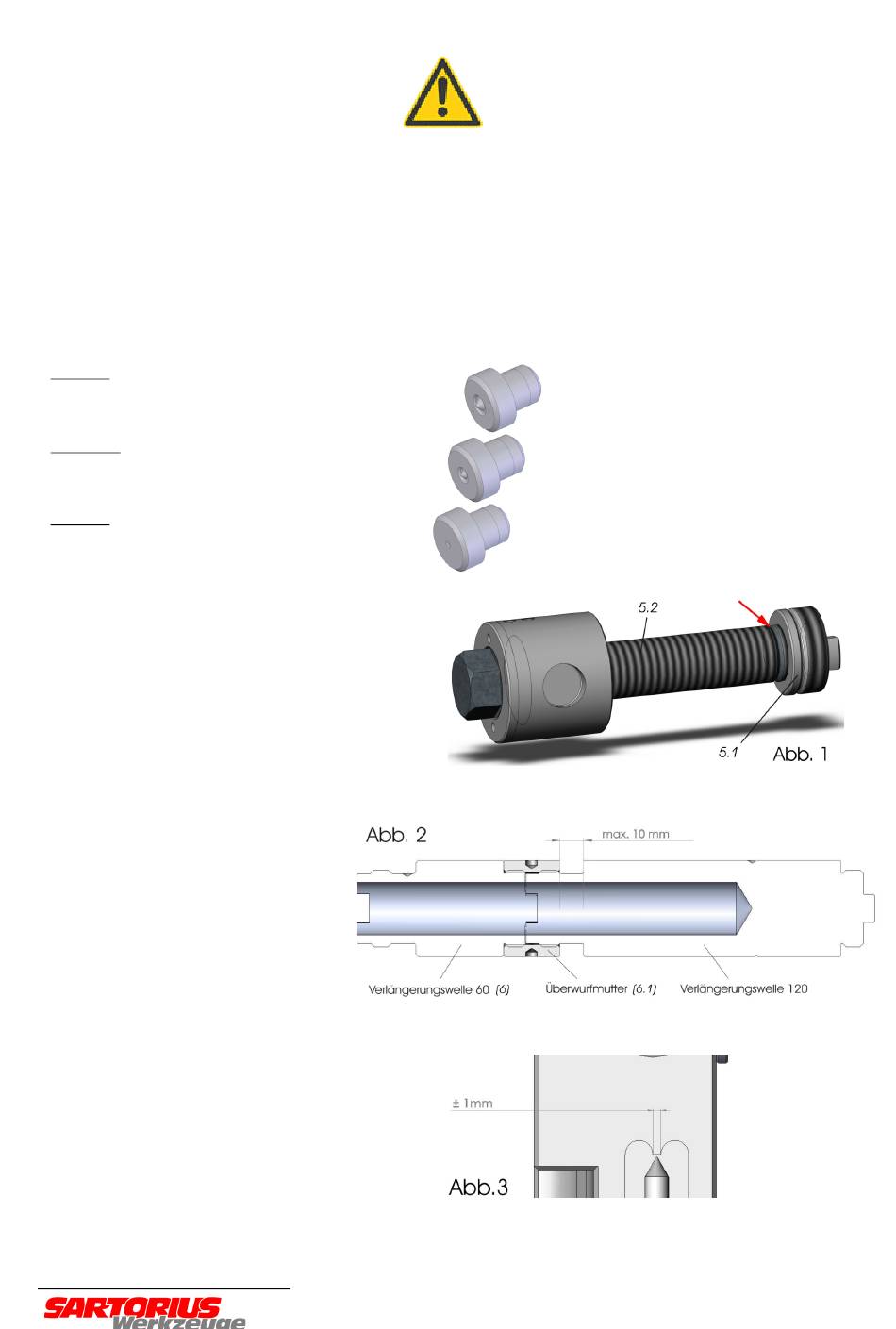

2. SICHERHEITS- UND WARNHINWEISE
- Die zulässige Spannkraft von 42 kN (120Nm) nicht überschreiten.
- Prüfen, ob alles richtig montiert ist.
- Das Werkstück stets mittig einspannen.
- Prüfen, ob alle Schraubverbindungen vollständig angezogen sind.
- Das eingespannte Werkstück darf höchstens eine Parallelitätsabweichung
von 0,5mm auf die gesamte Spannerbreite aufweisen.
- Pin 0,5 (4/32) nicht bei Material mit
über 700 N/mm Zugfestigkeit einsetzen.
- Pin 0,25 (4/32) bei Material
bis 1000 N/mm Zugfestigkeit einsetzen.
- Pin 0,0 (4/32) bei Material
über 1000 N/mm Zugfestigkeit einsetzen.
- Die Spindelmutter (5.1) darf nicht über die
Markierung an der Welle hinaus schauen.
(Abb. 1)
- Die Überwurfmutter (6.1) muss vor der
Montage mit der Stirnfläche an der
Verlängerungswelle (6) anliegen.
- Im montierten Zustand darf
der Abstand zwischen der
Überwurfmutter (6.1) zur
Verlängerungswelle (6)
max. 10mm sein. (Abb. 2)
- Beweglichen Backen (2) nur innerhalb
der Markierung verformen. (Abb. 3)
Achtung
