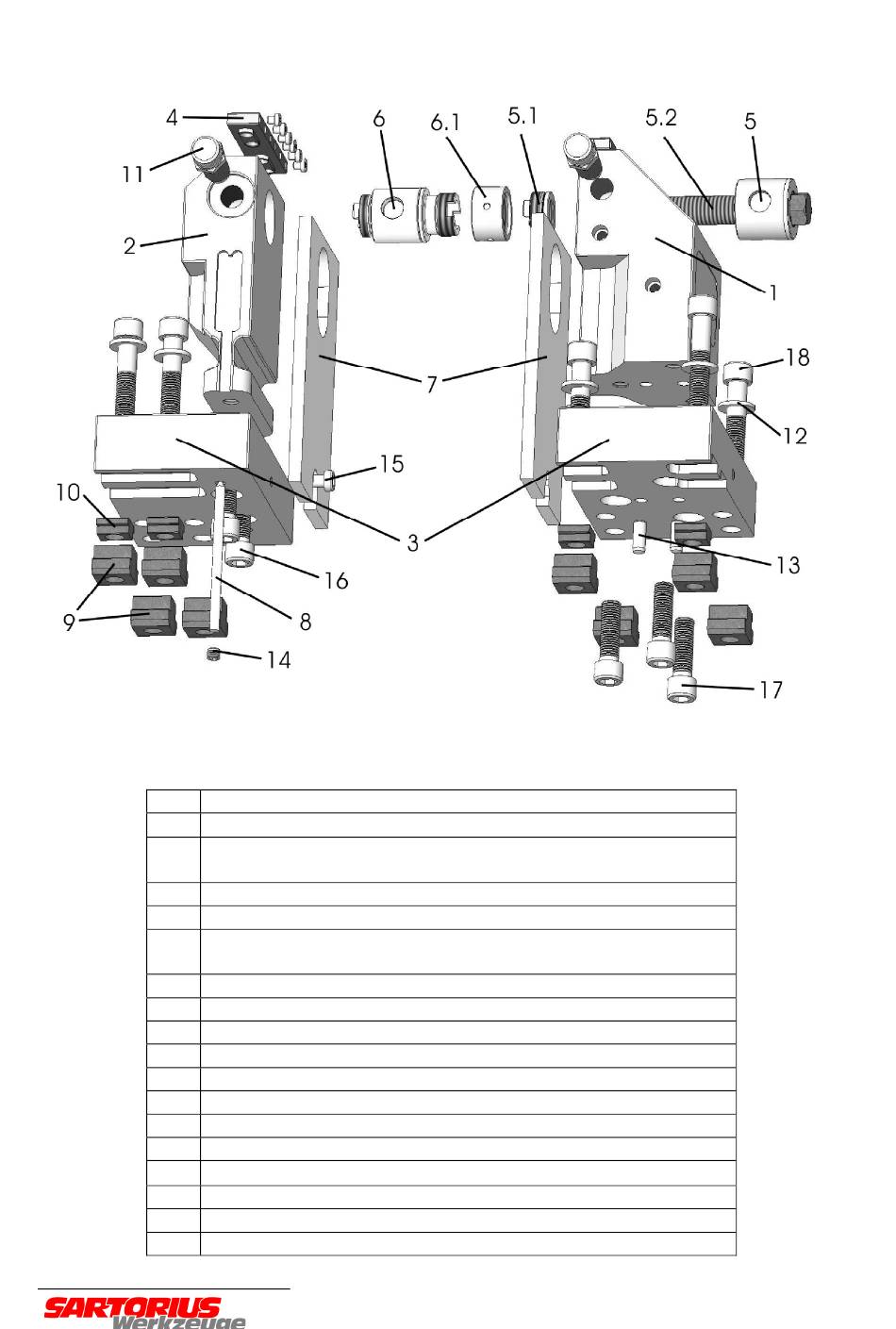

3.1 BESCHREIBUNG DES SPANNERS

1 fester Backen
2 beweglicher Backen
3 Grundplatte für Nutenabstände 63 ( siehe Abbildung) 80 / 100 und
ohne Bohrung ( auch für Lochrasterplatten 40 x 40 und 50 x 50)
4 Spannbacken Standard mit 6 Pins
5 Gewindespindel (5.2) mit Zuggehäuse (5) und Spindelmutter (5.1)
6 Verlängerungswelle 60 (Verlängerungswelle 60 und 120 mit
Überwurfmutter (6.1) im Set)
7 Auflageleiste
8 Zeiger
9 Nutensteine
10 Passnutenstein
11 Rändelbolzenschraube
12 Scheibe
13 Zylinderstift DIN 7979
14 Gewindestift DIN 913
15
Zylinderschraube DIN 6912
16 Zylinderschraube DIN 912 M12x20
17 Zylinderschraube DIN 912 M12x40
18 Zylinderschraube DIN 912 M12x60
M8x16
