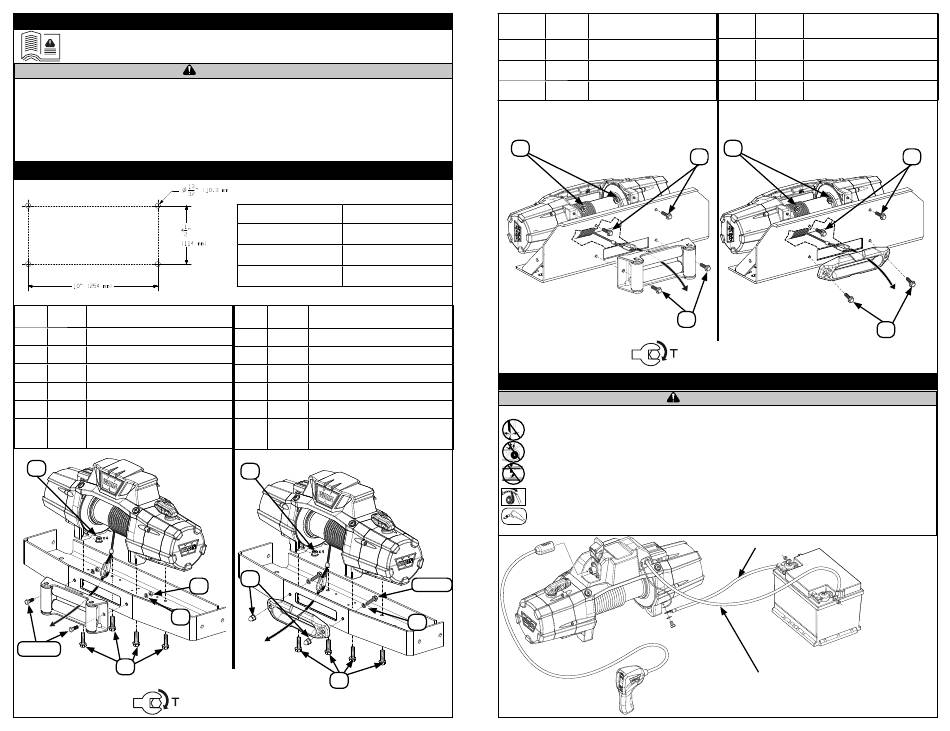

WARN Zeon 10-S Bedienungsanleitung Seite 6

Lees altijd alle productdocumentatie VOORDAT u het product installeert.
https://www.warn.com/manuals/index.jsp
• Plaats altijd een goed zichtbare waarschuwing op de kabelgeleider.
• Gebruik altijd montagemiddelen van kwaliteitsklasse 8.8 metrisch (imperiaal: SAE grade 5) of hoger.
• Las nooit montagebouten.
• Gebruik nooit bouten die te lang zijn.
• Verifi eer de benodigde boutlengte om ervoor te zorgen dat de schroefdraad voldoende aangrijpt.
• Voltooi altijd de lierinstallatie en haakbevestiging voordat u de bedrading installeert.
Standaard
gatenpatroon
Item Aantal Beschrijving
A 4 M10 - 1.5
B 4 M10 - 1.5 x 35mm
C 2 7/16 - 14 x 1"
D 2 7/16"
E 2 7/16 - 14
*F 2 7/16-14 x 1.5"
* Used only when
longer fairlead bolts are required.
A
D
E
C or F
B
41 to 47 Nm (30-35 ft. lbs.)
ZEON
WAARSCHUWING
Montage
Plaatdikte Boutlengte
7 mm (1/4") 32 mm
10 mm (3/8") 40 mm
13 mm (1/2") 40 mm
Item Aantal Beschrijving
A 4 M10 - 1.5
B 4 M10 - 1.5 x 35mm
C 2 7/16 - 14 x 1.25"
D 2 7/16"
E 2 7/16 -14
*F 2 7/16-14 x 1.25"
longer fairlead bolts are required.
A
E
B
Item Aantal
A
B
C
A
• Verwijder altijd alle sieraden en draag altijd een veiligheidsbril als u de accu aansluit.
* Used only when
• Leid elektriciteitskabels nooit over scherpe randen.
• Leg elektriciteitskabels nooit in de buurt van onderdelen die heet worden.
• Leid elektriciteitskabels nooit over accupolen.
• Leid elektriciteitskabels niet door of nabij bewegende onderdelen.
• Isoleer en bescherm altijd alle blootliggende bedrading en elektrische aansluitingen.
• Plaats altijd de meegeleverde klemhulzen op de draden en de aansluitingen.
C or F
D
99106A1
Beschrijving Item Aantal
4 M10 - 1,5 A
2 M10-1,5 x 35mm B
2 M10-1,5 x 40mm C
A
B
C
41 to 47 Nm (30-35 ft. lbs.)
BEDRADING
WAARSCHUWING
Massakabel (zwart)
Voedingskabel (rood)
Beschrijving
4 M10 - 1,5
2 M10-1,5 x 35mm
2 M10-1,5 x 40mm
B
C
99106A1
