WARN Industries, Inc.
Part Number: 92815
Rated Line Pull: 10,000 lbs. (4536 kgs)
Motor: 12V DC, Series Wound
Controls: Advanced Wireless Remote Control
Gear Train: 3-Stage Planetary
Gear Ratio: 162:1
Clutch (Freespool): Rotating Ring Gear
Brake: Automatic Direct Drive Cone
Drum Diameter/length: 3.15"/9.3" (8.0cm/23.6cm)
Kit Shipping Weight: 80 lbs (36.3 kgs)
Rope: Synthetic, Ø 3/8" x 100' (Ø 9.5mm x 30.5m), Ø 3/8" x 80' (Ø 9.5mm x 30.5m)
Fairlead: Hawse
Recommended Battery: 650CCA Minimum for winching
Duty Cycle: Intermittent
Battery Leads: 2 GA, 72" (1.83m)
Finish: Black Powder Coat
Warranty: Limited Lifetime
Mounting Bolt Pattern: 10.0" x 4.5" (254mm x 114.3mm)
Winch Dimensions: 24.25 L x 7.14" D x 10.52" H (615.9mm L x 181.6mm D x
267.1mmH)
92813A2
WARN Industries, Inc.

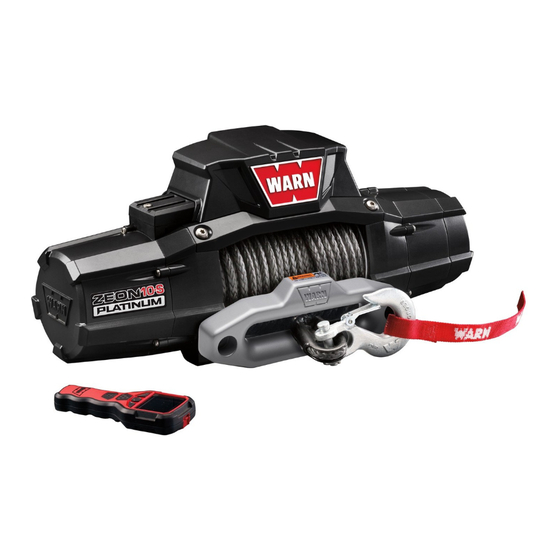

ZEON-10-S PLATINUM WINCH
92813A2
Werbung
Verwandte Anleitungen für WARN ZEON-10-S PLATINUM
Inhaltszusammenfassung für WARN ZEON-10-S PLATINUM
- Seite 1 ZEON-10-S PLATINUM WINCH Part Number: 92815 Rated Line Pull: 10,000 lbs. (4536 kgs) Motor: 12V DC, Series Wound Controls: Advanced Wireless Remote Control Gear Train: 3-Stage Planetary Gear Ratio: 162:1 Clutch (Freespool): Rotating Ring Gear Brake: Automatic Direct Drive Cone Drum Diameter/length: 3.15”/9.3”...
- Seite 2 SARJA 7 93041 H/O SARJ_OHJAUS_JÄRJESTELMÄ H/O VÄYLÄ Call an Authorized WARN Service center from the list provided on the back of MAADOITUSKAAPELI 2GA the warranty sheet included with the product. When calling, please have the H/O SARJA_OHJAUSPAKKAUKSEN KANSI following information available: winch model number and purchase date, make, H/O 12VDC OHJAUSLEVYN SARJA model and year of vehicle.
- Seite 3 POWER CABLE 2GA valmistaudu antamaan seuraavat tiedot: vinssin mallinumero ja ostopäivä, KIT 8 93428 S/P BUS BARS ajoneuvon merkki, malli ja vuosi. Voit ottaa myös yhteyttä Warn Industriesiin sen BUS BARS WWW-sivuston kautta: BASE, BUS BAR COVER www.warn.com TOP, BUS BAR COVER TORX, PAN HEAD, M6-1.0X25...
- Seite 4 TREUIL ZEON-10-S PLATINUM ZEON-10-S PLATINAKELA Numéro de pièce : 92815 Osa numero: 92815 Eff ort en 1ère couche : 4536 kg (10 000 lbs) Arvioitu linjan veto: 4 536 kgs Moteur : 12 V CC, à enroulements série Moottori: 12V tasavirta, sarjakela Commandes : télécommande sans fi l avancée...
- Seite 5 Contactez le revendeur où vous avez acheté le treuil. Après avoir abordé le problème avec le SET_KRACHTIGE MOTOR personnel technique, si vous n’avez toujours pas pu résoudre le problème, passez à l’étape 3. Appelez un centre de service agréé WARN dont la liste fi gure à l’arrière du coupon de KIT 7 93041 S/P SET CONTROLESYSTEEM garantie accompagnant le produit.
- Seite 6 S/P ENS_SYSTÈME CONTRÔLE gaat u naar stap 3. S/P, BARRE OMNIBUS Bel een erkend WARN-servicecentrum uit de lijst aan de achterzijde van het CÂBLE TERRE 2GA garantieblad dat bij het product is geleverd. Zorg dat u de volgende informatie bij...
- Seite 7 CABRESTANTE ZEON-10-S PLATINUM LIER ZEON-10-S PLATINUM Onderdeelnummer: 92815 N.º de referencia: 92815 Nominale trekkracht: 4536 kgs Tracción nominal del cable: 10.000 libras (4536 kg) Motor: 12 V DC, seriegewikkeld Motor: 12 VCC, motor serie Besturing: Geavanceerde draadloze afstandsbediening Controles: Control remoto inalámbrico avanzado...
- Seite 8 93041 P.R., SISTEMA CONT. CJTO. P.R., DISTRIBUIÇÃO Llame a un centro de servicio autorizado de WARN cuyo teléfono encontrará CABO DE TERRA 2GA en la lista provista en la parte posterior de la hoja de garantía que viene con el P.R., TAMPA DO PACOTE CONT.
- Seite 9 CASQUILLO DE TAMBOR, MOTOR etapa 3. CONJUNTO_MOTOR_SALIDA DE GRAN POTENCIA Ligue para um Centro de Serviço Autorizado WARN que consta na lista fornecida JUEGO 7 93041 P/R CONJUNTO_SISTEMA DE CONTROL na parte de trás da folha de garantia que acompanha o produto.
- Seite 10 VERRICELLO GUINCHO 10-S ZEON PLATINUM ZEON-10-S PLATINUM Codice pezzo: 92815 Número de peça: 92815 Trazione nominale linea: 4536 kg (10.000 libbre) Tração nominal da linha: 10.000 lb (4536 kg) Motore: 12 V c.c., eccitazione in serie Motor: 12 V CC, Série bobinada Dispositivi di comando: Comando a distanza wireless avanzato Controles: Controle remoto sem fi o avançado...
- Seite 11 Se il problema non è risolto in modo soddisfacente, mettersi in contatto con l’assistenza BUSSBALKAR clienti di Warn Industries al numero: 1-800-543-9276. Quando si chiama si dovranno BAS, BUSSBALKSHÖLJE avere le seguenti informazioni a portata di mano: numero di modello del verricello e ÖVERDEL, BUSSBALKSHÖLJE...
- Seite 12 CAVO DI TERRA 2 AWG modellnummer och inköpsdatum, fordonets fabrikat, modell och tillverkningsår. S/P GRUPPO COPERTURA MODULO DI COMANDO Om du inte är nöjd med resultatet, kontakta Warn Industries kundtjänst: 1-800- S/P GRUPPO PIASTRA CONTATTORE 12 V C.C. CAVO DI ALIMENTAZIONE, 2 AWG 543-9276.
- Seite 13 ZEON-10-S PLATINUM VINSCH ZEON-10-S PLATINUM WINDE Delnummer: 92815 Best.-Nr.: 92815 Zugkraft: 4.536 kg Graderad linjedragning: 4536 kg Motor: 12 V DC, Reihenschluss Motor: 12V DC, induktionsmotor Steuerung: Erweiterte schnurlose Fernsteuerung Kontroller: Avancerad trådlös fj ärrkontroll Antriebsstrang: dreistufi ges Planetenradgetriebe Kuggväxel: Trestegs planetväxel Übersetzungsverhältnis: 162:1...
- Seite 14 S/P 12 V DC BAUGR. SCHALTSCHÜTZBLECH Wenn das Problem nicht zu Ihrer Zufriedenheit behoben werden kann, setzen Sie STROMKABEL KALIBER 2 AWG sich bitte mit dem Kundendienst von Warn Industries unter der folgenden Nummer in Verbindung: +1-800-543-9276. Bitte halten Sie beim Anruf folgende Informationen SET 8...
