Ds10 Tür/Fenstersensoren - Marmitek Protector28 Bedienungsanleitung

4.3 DS10 TÜR/FENSTERSENSOREN
1

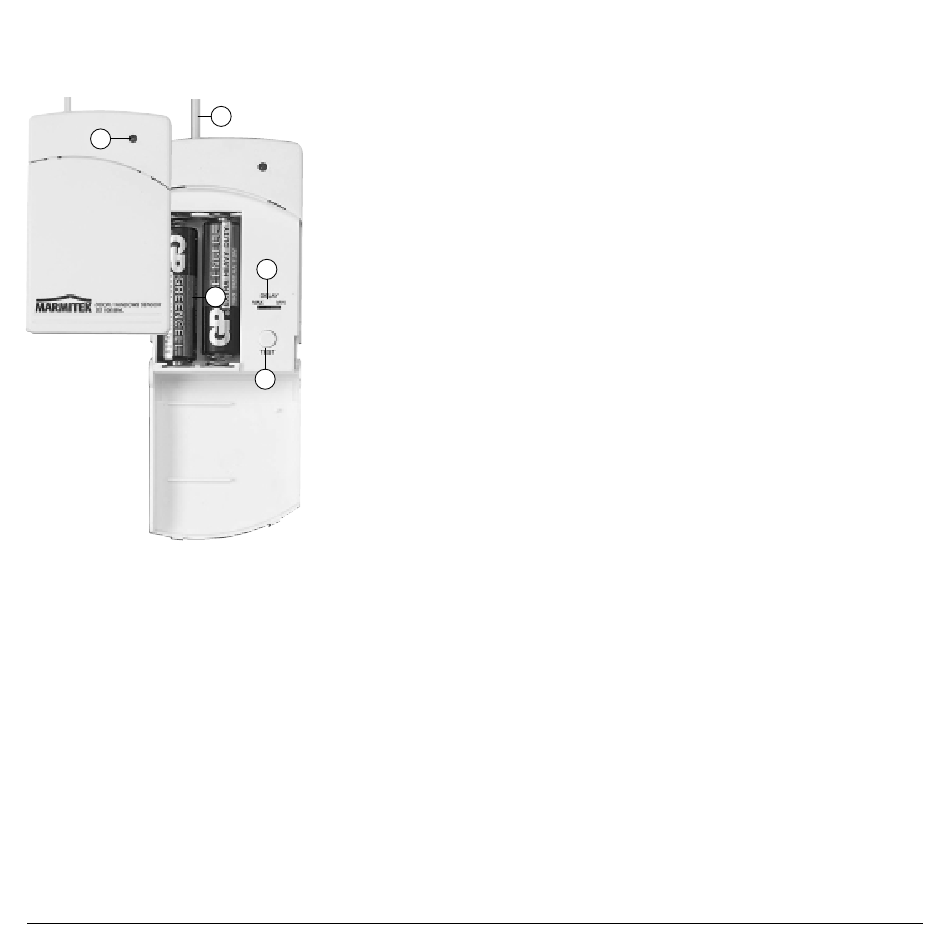

BEDIENUNGS-
ELEMENTE:
1. Kontroll LED
Wird die Taste 'Test'
gedrückt, oder wird
ein Signal zur
Zentrale geschickt,
leuchtet das LED
auf. Wird das Licht
des LED schwächer, müssen die Batterien
gewechselt werden.
2. MIN/MAX
Zum Einstellen der Eintrittsverzögerung von ca.
30 Sek. Steht der Schalter auf MAX, ist die
Eintrittsverzögerung aktiviert. Für ein Fenster
müssen Sie den DELAY-Schalter hinter der Klappe
auf MIN stellen (sofortiger Alarm). Bei einer
Eingangstür stellen Sie den Schalter auf MAX (es
entsteht dann eine Eintrittsverzögerung von 30
Sekunden in denen Sie den Alarm ausschalten
können. Wollen Sie, dass der Alarm sofort reagiert
(z.B. bei einer Gartentür), dann stellen Sie den
DELAY-Schalter auf MIN).
3. TEST
Wird beim Aktivieren und Anmelden der Sensoren
während der Installation verwendet und kann zum
Testen der Sensoren verwendet werden.
8
6
4. Magnetkontakte
Die Magnetkontakte sind als NC-Alarmkontakte
ausgeführt (normal geschlossen). Der Abstand
zwischen Magnet und Kontakt darf höchstens 5
mm betragen. Bei der Montage müssen die Pfeile
auf den Kontakten aufeinander gerichtet sein.
5. Batteriefach
2
Plazieren Sie zwei Batterien vom Typ AA. Achten
5
Sie hierbei auf die Anweisungen im Batteriefach.
Verwenden Sie vorzugsweise Alkaline-Batterien.
Installation:
3
Der Tür-Fenstersensor DS10 besteht aus einem
Senderteil und einem Magnetkontakt. Der
Magnetkonakt wiederum besteht aus zwei Teilen:
dem mit Draht verbundenen Reedkontakt und
dem losen Magnetteil. Normal wird der Magnet
mit dem Reedkontakt verbunden. Beim Öffnen
von Tür oder Fenster wird der Kontakt
unterbrochen und eine Meldung an die Zentrale
geschickt (die rote LED-Anzeige blinkt dann).
Der DS10 ist in erster Linie für Türen und Fenster
geeignet. Hierbei wird der Senderteil mit dem
Reedkontakt auf dem festen Teil (Rahmen) und
der Magnet auf dem bewegenden Teil (Fenster,
Tür) befestigt.
Stecken Sie zuerst die Kunststoffhülse über die
Drahtantenne, so daß die Antenne vertikal steht.
Suchen Sie eine Stelle auf Tür und/oder Fenster
auf die Sie den Sensor anbringen können, ohne
das Risiko, daß der Sensor im Wege ist oder leicht
beschädigt werden kann. Plazieren Sie den Sensor
so hoch wie möglich, da dies den größten Bereich
ergibt. Markieren Sie dann die Stelle für den
Sender und den Magnetkontakt. Bringen Sie den
Magnetschalter nicht direkt auf einem
Metalluntergrund an. Im Falle von Metallrahmen
oder bei mit Metall verstärkten Kunststoffrahmen
ist es besser, ein Stückchen Holz oder Kunststoff
von wenigstens 5 mm Stärke zwischen dem
Magnetschalter und dem Rahmen zu plazieren.
Auf Metallrahmen darf der Abstand zwischen
Sensor und Magnet nicht mehr als 3 mm
betragen wenn Türe oder Fenster geschlossen
sind. Bei Holzrahmen darf der Abstand maximal 8
mm sein, jedoch muß in allen Fällen die Öffnung
so gering wie möglich sein. Zum Montieren des
Senderteiles entfernen Sie evtl. die Batterien und
schrauben die Rückseite des Senders auf einen
geeigneten Untergrund.
Bei Schiebefenstern dürfen Sensoren und Magnet
NICHT horizontal übereinandergleiten, sondern
müssen Magnet und Sensor derart plaziert
werden, dass Magnet und Sensor sich vertikal
bewegen, wenn das Fenster geschlossen wird.
Entfernen Sie die Rückseite der selbstklebenden
Folie des Magneten und plazieren ihn auf den zu
öffnenden Teil von Fenster oder Tür. Entfernen Sie
die Rückseite der selbstklebenden Folie des
Sensors und plazieren diesen auf den Rahmen.
ACHTUNG: Zur richtigen Plazierung der
Magnetschalter müssen die Pfeile an der
Oberkante aufeinander weisen!
Nachdem das System getestet ist, ist es ratsam,
den Magnetschalter auch festzuschrauben.
Die Drähte der Magnetschalter können verlängert
oder gekürzt werden. Sorgen Sie dafür, daß beim
Anschliessen der Drähte ein guter Kontakt
entsteht und ziehen Sie die Schrauben gut an.
Evtl. können Sie mehrere Magnetschalter in Reihe
schalten.
6. Montage der Antenne von separat
gekauften Tür/Fenstersensoren
An den zusätzlich angeschafften DS10-Sensoren
ist eine Drahtantenne montiert. Zur richtigen
Funktion des Sensors schieben Sie die
mitgelieferte Kunststoffhülse über die
Drahtantenne und drücken die Hülse in den Halter
oben an dem Sensor.
MARMITEK
