Merkmale
Hinweis: In einem System muss jeder GRAFIK Eye-
Bedienstelle eine eindeutige Adresse zugewiesen
werden.
1. Stellen Sie das GRX-IO auf Betriebsart "Senden".
Halten Sie die Programmiertaste 3 bis 5 Sekunden lang
gedrückt, bis:
• die erste CCO-Ausgangs-LED blinkt ODER
• die ersten vier CCO-Ausgangs-LEDs beginnen,
abwechselnd zu leuchten.
2. Identifizieren Sie die GRAFIK Eye-Steuerstelle(n),
die Signale von diesem GRX-IO empfangen. Halten
Sie die Taste der Steuerstelle für Szene 1 3 Sekunden
lang gedrückt, bis die LEDs synchron blinken, wodurch
angezeigt wird, dass die Steuerstelle auf Empfang ist.
Wiederholen Sie den Vorgang für jede Steuerstelle, die
von diesem GRX-IO Signale empfangen soll.
3a. 4S- oder 4Q-Funktionen: Heben Sie die Betriebsart
"Senden" am GRX-IO auf. Halten Sie die
Programmiertaste 3 bis 5 Sekunden lang gedrückt, bis
die CCO-Ausgangs-LEDs aufhören, abwechselnd zu
leuchten bzw. zu blinken.

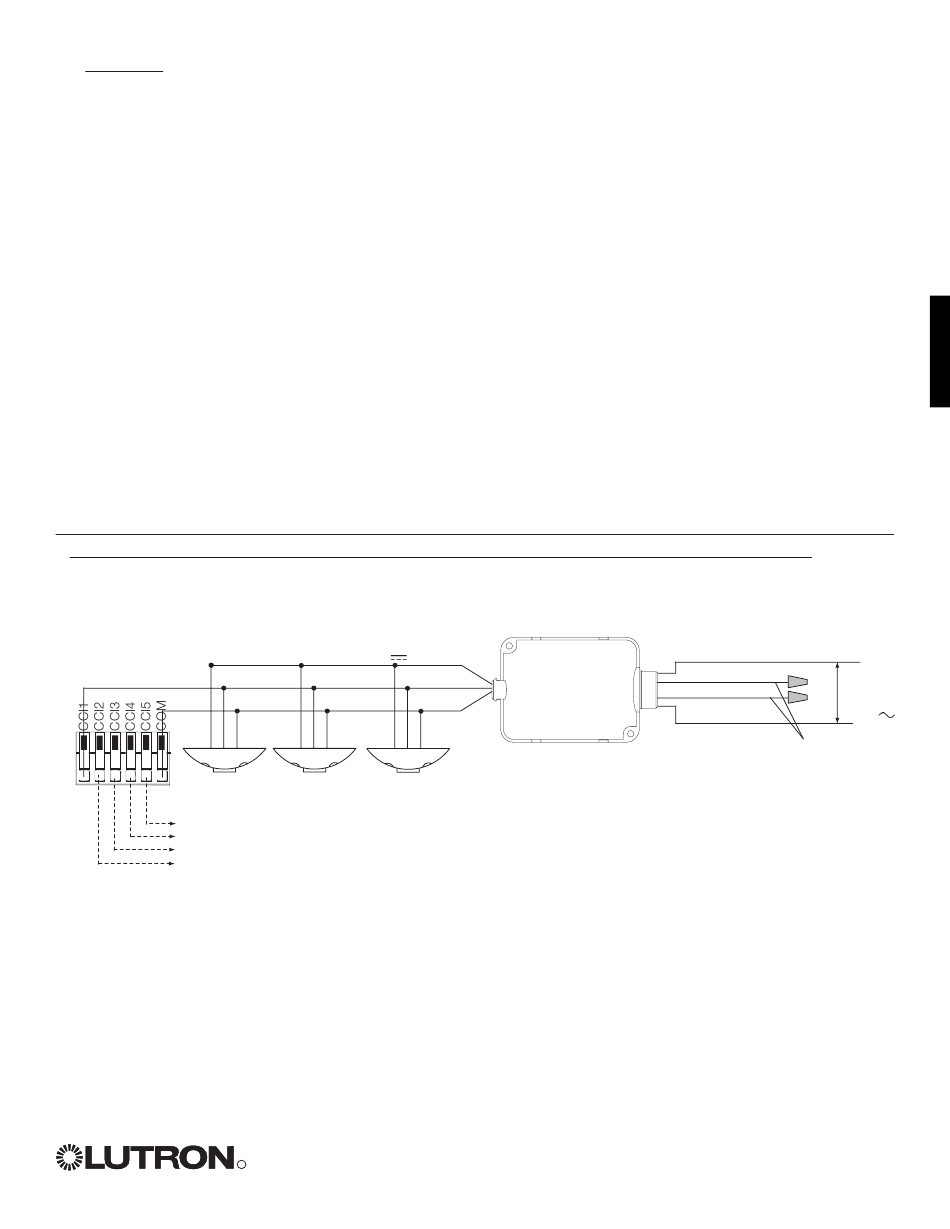

Anschluss von LOS-Anwesenheitsmeldern an eine GRX-IO- oder OMX-IO-Steuer-Schnittstelle
Maximal 3 LOS-Anwesenheitsmelder zur
Decken- oder Wandmontage pro Netzteil
Zusätzliche
Sensorsignale
)
Rot (20 - 24 V
Blau (Signal)
Schwarz (Masse)
R
3b. 4PS- oder OS-Funktionen: Jeder Eingang muss
getrennt programmiert werden.
• Drücken Sie die Programmtaste, um alle Eingänge
zyklisch zu durchlaufen. Sie stellen einen
Trennwandschalter, einen Anwesenheitsmelder usw.
dar. Die entsprechende CCO-Ausgangs-LED blinkt.
• Programmieren Sie die GRAFIK Eye-Steuerstelle(n) für
die Kommunikation mit dem GRX-IO nur mit Hilfe des
obigen Verfahrens.
• Wenn der fünfte Eingang programmiert wird, wird die
Betriebsart "Senden" am GRX-IO durch Drücken der
Programmiertaste aufgehoben.
Hinweis: Um den Empfang der Daten durch eine
GRAFIK Eye-Steuerstelle von einem GRX-IO auszuschalten,
schalten Sie zuerst das GRX-IO in die Betriebsart "Senden"
um. Halten Sie dann die AUS-Taste an der GRAFIK Eye-
Steuerstelle gedrückt, bis die LEDs aufhören zu blinken.
Schalten Sie die Betriebsart "Senden" am GRX-IO aus.
Netzteil
Installationsanweisungen für GRAFIK Eye
Schwarz (Phase)
120 /
230 /
277 /
Weiß (Neutral)
347 V
Rot (Klemmenabschluss)
und GRAFIK Systems
®
7
