PELV-Niederspannungsverkabelung (Klasse 2: USA)
Datenverbindung (an
Steuerstellen, Prozessoren
und Bedienstellen)
1: Masse
2: 12 - 24 V
3: MUX
4: MUX
Nennwerte für potenzialfreie Kontakte
Fünf Eingangsklemmen
• Aufnahme von Dauerkontakteingängen und Impulskontakteingängen mit einer
Mindestimpulszeit von 40 msec.
• Der Kriechstrom im Sperrzustand muss unter 100 uA liegen.
• Spannung bei unterbrochenem Kreis: maximal 24 V
• Bei den Eingängen muss es sich um Folgendes handeln: potenzialfreie Kontakte,
Festkörper, offener Kollektor oder active-low (npn)/aktive-high (pnp).
- Bei offenem npn-Kollektor oder active-low muss die Spannung im Durchlasszustand
unter 2 V
liegen und 3,0 mA ziehen.
- Bei offenem pnp-Kollektor oder active-high muss die Spannung im Durchlasszustand
über 12 V
liegen und 3,0 mA liefern.
Fünf Ausgangsklemmen
• Für Dauer- oder Impulskontakt-Ausgänge (1 Sekunde).
• Sowohl potenzialfreie Öffner (NO)- als auch Schließerkontakte (NC).
• GRX-IO und OMX-IO sind nicht zur Regelung von ausgespannten induktiven
Lasten ausgelegt. Zu induktiven Lasten gehören u. a. Relais, Elektromagnete und
Elektromotoren. Zur Steuerung derartiger Komponenten muss eine Rücklaufdiode
verwendet werden (nur Gleichspannung). Siehe Diagramm.
• Die Ausgangsrelais sind nichtverriegelnd (wenn bei geschlossenen Relais Leistung
verloren geht, öffnen die Relais).
4

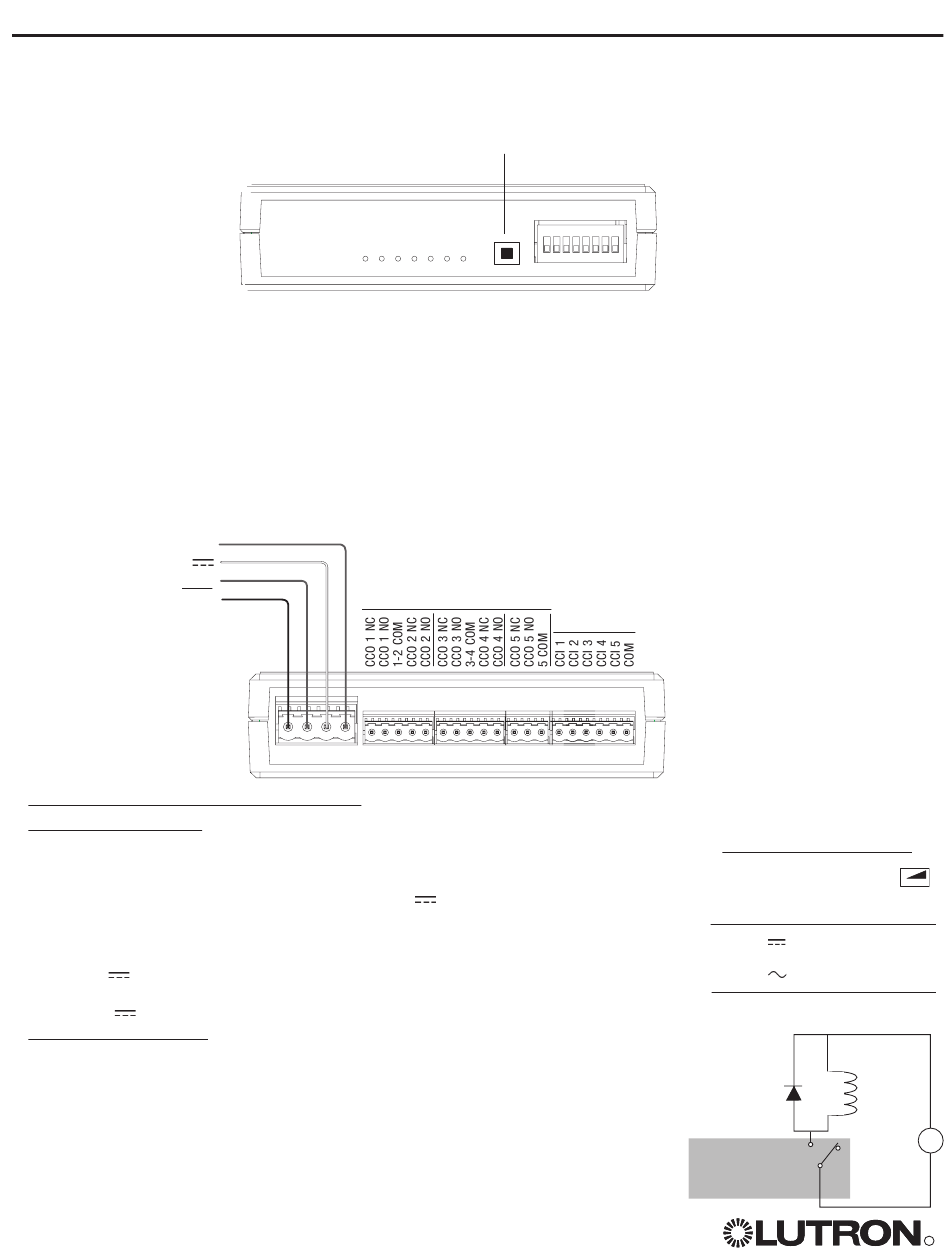

Installationsanweisungen für GRAFIK Eye
1 2 3 4 5 6 7
1 2 3 4 5 6 7
LED 1: CCO 1
LED 2: CCO 2
LED 3: CCO 3
LED 4: CCO 4
LED 5: CCO 5
LED 6: Nicht benutzt
LED 7: Link-Status
Ausgänge mit potenzialfreien
Kontakten
4 3 2 1
.
und GRAFIK Systems
®
Programmiertaste (bei
OMX-IO nicht verwendet)
DIP-
Schalter
Hinweis: Die LED ist AN, wenn der
CCO-Schließerkontakt geschlossen ist.
Eingänge mit
potenzialfreien
Kontakten
GRX-IO
oder
OMX-IO
CCO- und CCI-Stecker nehmen eine
2
0,08 - 1,5 mm
Leitung auf
Ausgangs-Nennwerte
Ohmsche
Spannungs-
Last
versorgung
(Höchststrom)
1,0 A
0 - 24 V
0 - 24 V
0,5 A
Rücklaufdiode
GRX/OMX-
IO-Ausgang
R
Induktive
Last
+
DC
-
R
