EINBAUHINWEISE
Quadro-Secura Hauseinführung
®

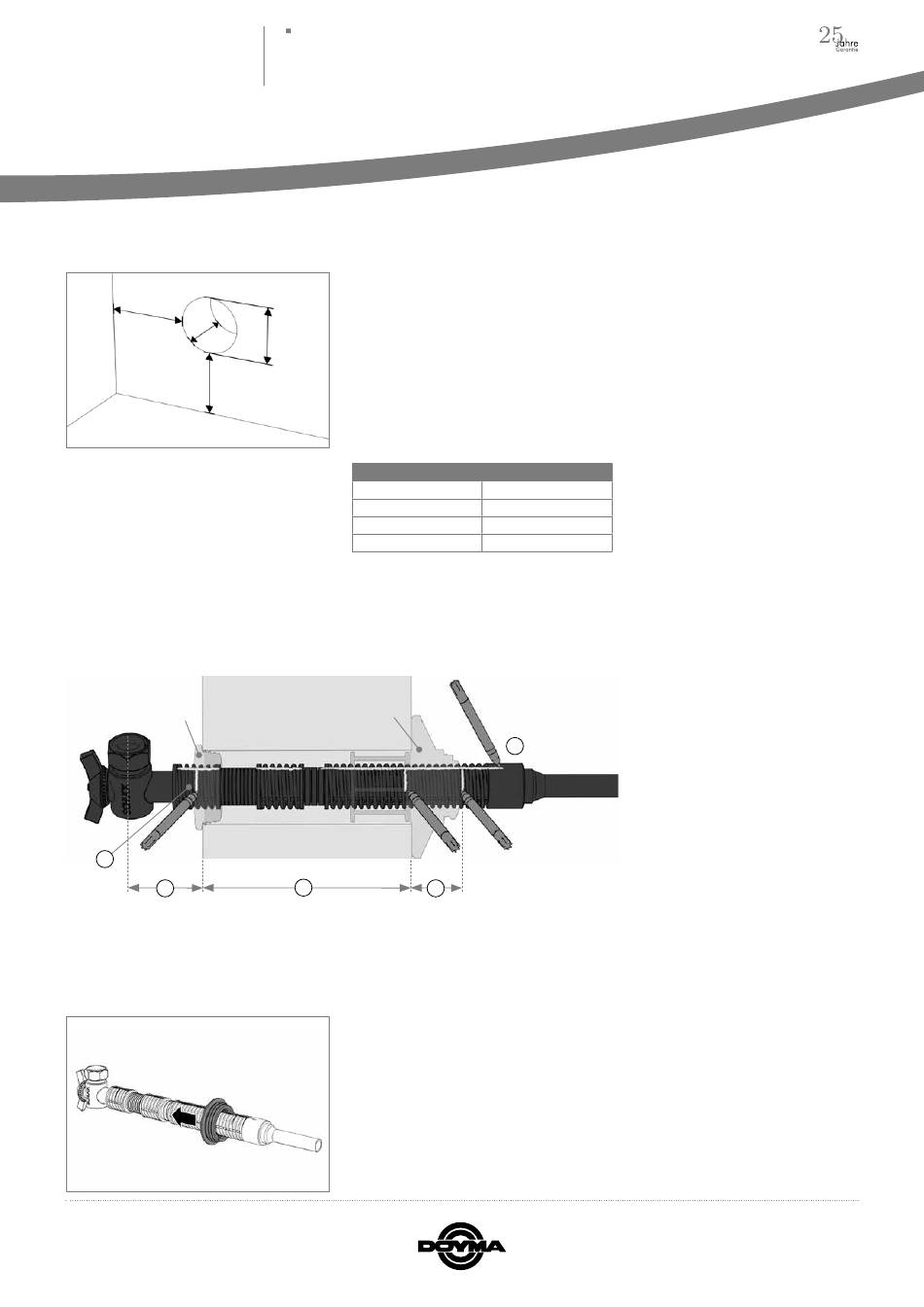

5 Vorbereitung

a a
≥ 60 mm
≥ 60 mm

5.2 Vorbereitung der HEK (

Wandabschlussring
1
B
6 Montage
www.doyma.de
Quadro-Secura Quick/G
®
Zum Einsatz von Gashauseinführungskombinationen
DN25 (1 Zoll) Fabrikat Schuck

5.1 Erstellen einer Bohrung

Die Führung kann mit der Hand oder mittels Bohrständer erfolgen. Gebohrt werden
kann nur festes Material.
b
Bei porösem oder brüchigem Mauermaterial können Ausbrüche entstehen. Bei klein-
flächigen Ausbrüchen muss keine Nachbearbeitung vorgenommen werden, da die
Abdichtung durch das austretende Expansionsharz erfolgt.
Wenn die Bohrung großflächig ausbricht, ist der Verputz ordnungsgemäß wieder her-
zustellen und die Bauwerksabdichtung gemäß DIN 18533 zu ergänzen. Untergründe
müssen sauber, fest, staub- und fettfrei sein.
Schuck
Baulänge GHEK
700
1000
1485
Kernbohrung Durchmesser b: 99 mm – 103 mm
setzen z. B. mit einem wasserfesten Stift)
Kontrollmarkierung
Außenabdichtung
C
6.1
Wandabschluss bis zur Kontrollmarkierung „Wandabstand"auf die Gashauseinfüh-
rungskombination aufschieben.
Wandstärke a
200-390
200-690
200-1140
A
D
A. Position der Kontrollmarkierung
„oben" für die senkrechte Ausrich-
tung
B. Position der Kontrollmarkierung
„Wandabstand" für den vorgege-
benen Abstand zum Anschluß
Hinweis:
der Wandabschluss muss auf dem
Absatz 1 platziert werden.
C. Position der Kontrollmarkierung
„Wanddicke"
D. Position der Kontrollmarkierung
„Außenabdichtung" von weiteren
70 mm
Seite 3
