DOYMA Quado-Secura Einbauhinweise

Deutsch Deutsch
EINBAUHINWEISE EINBAUHINWEISE

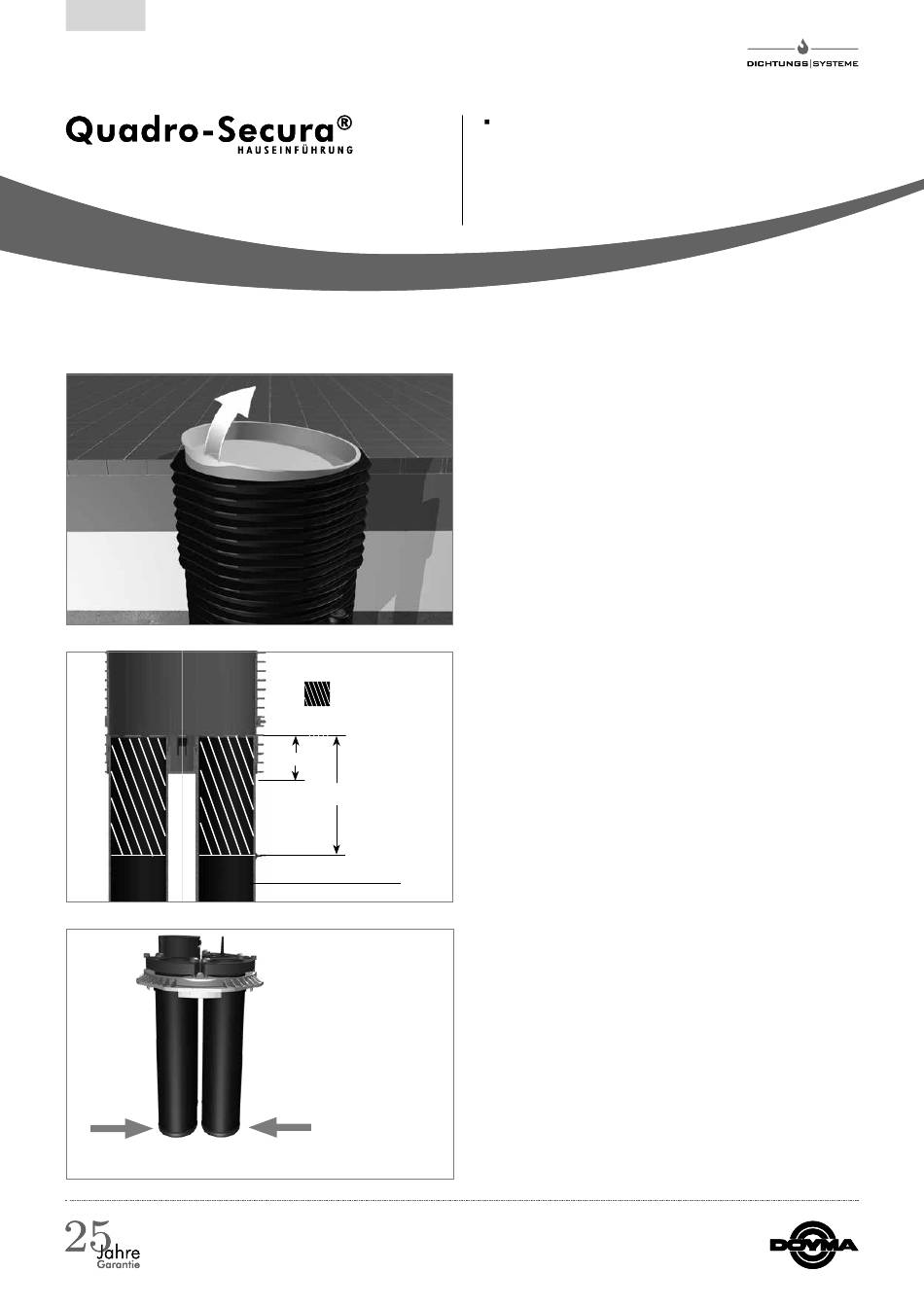

Einbauschritte
Bild 1
Bild 2
Bild 3
Längsschnitt Rohbauteil
Einschiebebereich/
einzufettende Fläche
min. 70 mm
max. 200 mm
Hülsrohre Rohbauteil
Profildichtungen
Quadro-Secura Nova BP-I
®
Zur Installation der Mehrsparten-Hauseinführung nach
Prüfgrundlage VP 601 B1
Wenn die Oberkante des Futterrohres mit der Oberkante des Fer-
tigfußbodens übereinstimmt, entfällt die Nachbearbeitung des Fut-
terrohres. Andernfalls Futterrohr bündig auf Fertigfuß-bodenhöhe
kürzen (maximal bis oberhalb der letzten 8-Kant Kontur).
Achtung!
Zur Erfüllung der Anforderungen zur thermischen Belastbarkeit
nach DVGW-Prüfrichtlinie VP 601 Punkt 4.8 und Aufrechterhaltung
der DVGW-Zulassung muss das Rohbauteil komplett eingegossen
sein.
Vor dem Einschieben des Installationsteiles müssen die Hülsrohre
des Rohbauteiles innen im Einschiebebereich eingefettet werden.
Die Höhe der einzufettenden Fläche ist abhängig von der
Einschubtiefe: minimal 70 mm, maximal 200 mm.
Vor dem Einschieben des Installationsteiles müssen die Profil-
dichtungen gereinigt und mit Gleitmittel (z. B. Schmierseife)
eingefettet werden.
+
