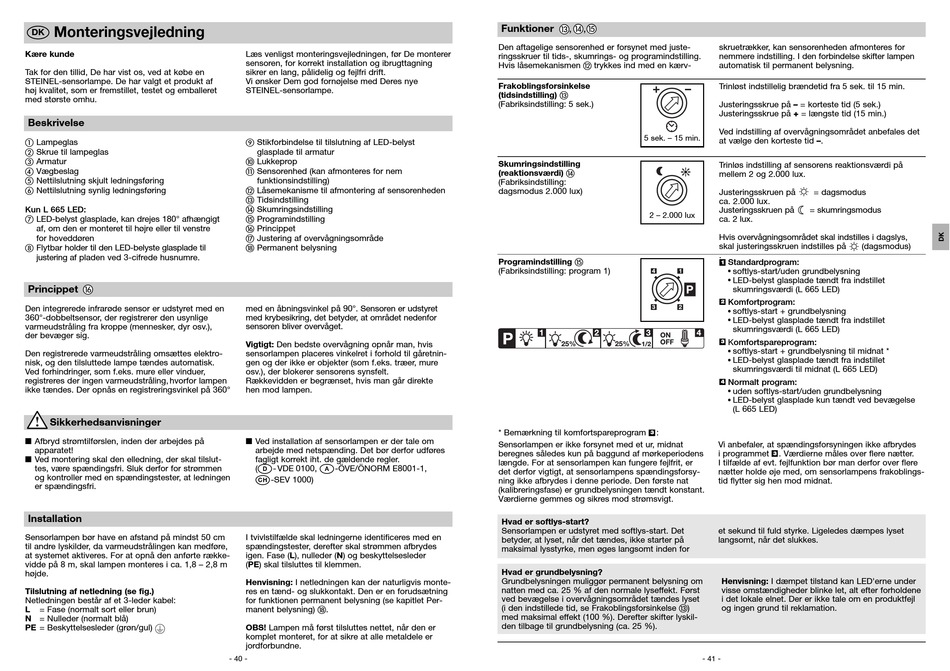

Monteringsvejledning
DK
Kære kunde
Tak for den tillid, De har vist os, ved at købe en
STEINEL-sensorlampe. De har valgt et produkt af
høj kvalitet, som er fremstillet, testet og emballeret
med største omhu.
Beskrivelse
Lampeglas
Skrue til lampeglas
Armatur
Vægbeslag
Nettilslutning skjult ledningsføring
Nettilslutning synlig ledningsføring
Kun L 665 LED:
LED-belyst glasplade, kan drejes 180° afhængigt
af, om den er monteret til højre eller til venstre
for hoveddøren
Flytbar holder til den LED-belyste glasplade til
justering af pladen ved 3-cifrede husnumre.
Princippet
Den integrerede infrarøde sensor er udstyret med en
360°-dobbeltsensor, der registrerer den usynlige
varmeudstråling fra kroppe (mennesker, dyr osv.),
der bevæger sig.
Den registrerede varmeudstråling omsættes elektro-
nisk, og den tilsluttede lampe tændes automatisk.
Ved forhindringer, som f.eks. mure eller vinduer,
registreres der ingen varmeudstråling, hvorfor lampen
ikke tændes. Der opnås en registreringsvinkel på 360°
Sikkerhedsanvisninger
Afbryd strømtilførslen, inden der arbejdes på
apparatet!
Ved montering skal den elledning, der skal tilslut-
tes, være spændingsfri. Sluk derfor for strømmen
og kontroller med en spændingstester, at ledningen
er spændingsfri.
Installation
Sensorlampen bør have en afstand på mindst 50 cm
til andre lyskilder, da varmeudstrålingen kan medføre,
at systemet aktiveres. For at opnå den anførte række-
vidde på 8 m, skal lampen monteres i ca. 1,8 – 2,8 m
højde.
Tilslutning af netledning (se fig.)
Netledningen består af et 3-leder kabel:
L
= Fase (normalt sort eller brun)
N = Nulleder (normalt blå)
PE = Beskyttelsesleder (grøn/gul)
Læs venligst monteringsvejledningen, før De monterer
sensoren, for korrekt installation og ibrugttagning
sikrer en lang, pålidelig og fejlfri drift.
Vi ønsker Dem god fornøjelse med Deres nye
STEINEL-sensorlampe.
Stikforbindelse til tilslutning af LED-belyst
glasplade til armatur
Lukkeprop
Sensorenhed (kan afmonteres for nem
funktionsindstilling)
Låsemekanisme til afmontering af sensorenheden
Tidsindstilling
Skumringsindstilling
Programindstilling
Princippet
Justering af overvågningsområde
Permanent belysning
med en åbningsvinkel på 90°. Sensoren er udstyret
med krybesikring, det betyder, at området nedenfor
sensoren bliver overvåget.
Vigtigt: Den bedste overvågning opnår man, hvis
sensorlampen placeres vinkelret i forhold til gåretnin-
gen og der ikke er objekter (som f.eks. træer, mure
osv.), der blokerer sensorens synsfelt.
Rækkevidden er begrænset, hvis man går direkte
hen mod lampen.
Ved installation af sensorlampen er der tale om
arbejde med netspænding. Det bør derfor udføres
fagligt korrekt iht. de gældende regler.
D
A
(
- VDE 0100,
-ÖVE/ÖNORM E8001-1,
-SEV 1000)
I tvivlstilfælde skal ledningerne identificeres med en
spændingstester, derefter skal strømmen afbrydes
igen. Fase (L), nulleder (N) og beskyttelsesleder
(PE) skal tilsluttes til klemmen.
Henvisning: I netledningen kan der naturligvis monte-
res en tænd- og slukkontakt. Den er en forudsætning
for funktionen permanent belysning (se kapitlet Per-
manent belysning)
.
OBS! Lampen må først tilsluttes nettet, når den er
komplet monteret, for at sikre at alle metaldele er
jordforbundne.
- 40 -
Funktioner
,
,
Den aftagelige sensorenhed er forsynet med juste-
ringsskruer til tids-, skumrings- og programindstilling.
Hvis låsemekanismen
trykkes ind med en kærv-
Frakoblingsforsinkelse
(tidsindstilling)
(Fabriksindstilling: 5 sek.)
5 sek. – 15 min.
Skumringsindstilling
(reaktionsværdi)
(Fabriksindstilling:
dagsmodus 2.000 lux)
2 – 2.000 lux
Programindstilling
(Fabriksindstilling: program 1)
* Bemærkning til komfortspareprogram
:
3
Sensorlampen er ikke forsynet med et ur, midnat
beregnes således kun på baggund af mørkeperiodens
længde. For at sensorlampen kan fungere fejlfrit, er
det derfor vigtigt, at sensorlampens spændingsforsy-
ning ikke afbrydes i denne periode. Den første nat
(kalibreringsfase) er grundbelysningen tændt konstant.
Værdierne gemmes og sikres mod strømsvigt.
Hvad er softlys-start?
Sensorlampen er udstyret med softlys-start. Det
betyder, at lyset, når det tændes, ikke starter på
maksimal lysstyrke, men øges langsomt inden for
Hvad er grundbelysning?
Grundbelysningen muliggør permanent belysning om
natten med ca. 25 % af den normale lyseffekt. Først
ved bevægelse i overvågningsområdet tændes lyset
(i den indstillede tid, se Frakoblingsforsinkelse
med maksimal effekt (100 %). Derefter skifter lyskil-
den tilbage til grundbelysning (ca. 25 %).
skruetrækker, kan sensorenheden afmonteres for
nemmere indstilling. I den forbindelse skifter lampen
automatisk til permanent belysning.
Trinløst indstillelig brændetid fra 5 sek. til 15 min.
Justeringsskrue på – = korteste tid (5 sek.)
Justeringsskrue på + = længste tid (15 min.)
Ved indstilling af overvågningsområdet anbefales det
at vælge den korteste tid –.
Trinløs indstilling af sensorens reaktionsværdi på
mellem 2 og 2.000 lux.
Justeringsskruen på
= dagsmodus
ca. 2.000 lux.
Justeringsskruen på
= skumringsmodus
ca. 2 lux.
Hvis overvågningsområdet skal indstilles i dagslys,
skal justeringsskruen indstilles på
(dagsmodus)
.
Standardprogram:
1
softlys-start/uden grundbelysning
LED-belyst glasplade tændt fra indstillet
skumringsværdi (L 665 LED)
2
Komfortprogram:
softlys-start + grundbelysning
LED-belyst glasplade tændt fra indstillet
skumringsværdi (L 665 LED)
3
Komfortspareprogram:
softlys-start + grundbelysning til midnat *
LED-belyst glasplade tændt fra indstillet
skumringsværdi til midnat (L 665 LED)
4
Normalt program:
uden softlys-start/uden grundbelysning
LED-belyst glasplade kun tændt ved bevægelse
(L 665 LED)
Vi anbefaler, at spændingsforsyningen ikke afbrydes
i programmet
. Værdierne måles over flere nætter.
3
I tilfælde af evt. fejlfunktion bør man derfor over flere
nætter holde øje med, om sensorlampens frakoblings-
tid flytter sig hen mod midnat.
et sekund til fuld styrke. Ligeledes dæmpes lyset
langsomt, når det slukkes.
Henvisning: I dæmpet tilstand kan LED'erne under
visse omstændigheder blinke let, alt efter forholdene
i det lokale elnet. Der er ikke tale om en produktfejl
)
og ingen grund til reklamation.
- 41 -
