L2 Key-Controller Montageanleitung Seite 3

montageanleitung

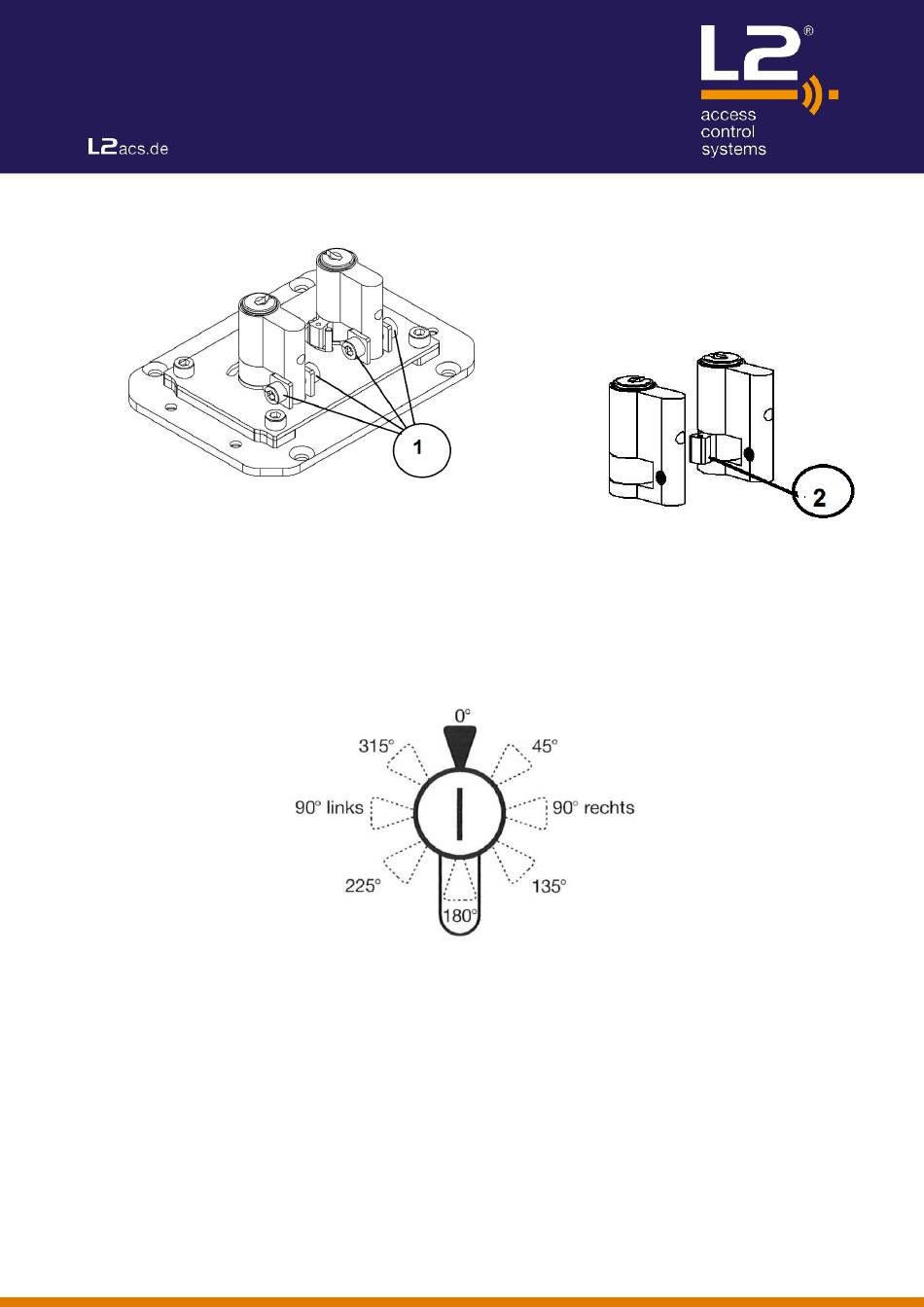

3.2 An den Profilzylindern ist die Schließnase ② einstellen
Linker Zylinder auf 0⁰ (12Uhr), Rechter Zylinder auf 90⁰ links (9Uhr)
3.3 Um die Profilzylinder einzubauen, sind die 2 Schrauben ① M5x16 zu benutzen.
Diese nur HANDFEST ANZIEHEN! (Zylinder müssen sich leicht drehen lassen)
ACHTUNG !
Die zwei Profilzylinder Nasen müssen unterschiedlich eingestellt sein. Die Schließnasen
müssen sich jeweils zwischen den 2 Stiften befinden
3.4 Auf einwandfrei Funktion Prüfen
3.5 Deckel aufsetzen und verschrauben (Falls erforderlich Schraubensicherungslack verwenden)
3.6 Key-Controller dann wieder im Gehäuse oder Aufputz montieren.
© L2 access control systems e.K.
Technische Änderungen vorbehalten.
Seite 3 L2 Key-Controller
Vorgerichtet für 17mm PZ (30mm)
ma510700-de-001
