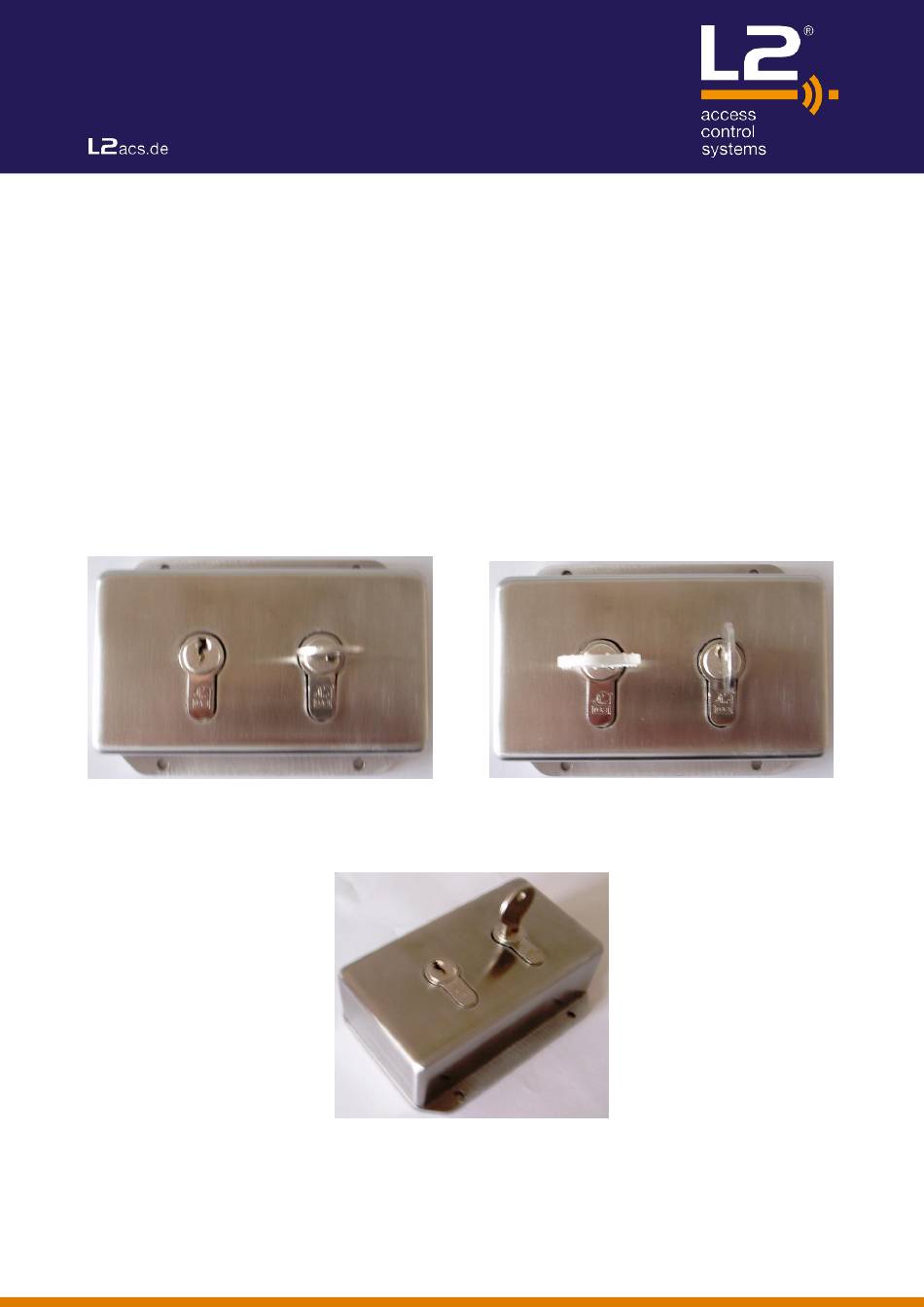

montageanleitung
L2 Key-Controller
Technische Montage- und Gebrauchsanleitung
© L2 access control systems e.K.
Technische Änderungen vorbehalten.
Seite 1
L2 access control systems e.K.
Peutestrasse 53
D-20539 Hamburg
Germany
Produkt-Hotline
+49 40 78 01 86 95
info@L2acs.de
www.L2acs.de
L2 Key-Controller
Vorgerichtet für 17mm PZ (30mm)
ma510700-de-001
loading

Inhaltszusammenfassung für L2 Key-Controller

  • Seite 1 L2 access control systems e.K. Peutestrasse 53 D-20539 Hamburg Germany L2 Key-Controller Produkt-Hotline +49 40 78 01 86 95 info@L2acs.de www.L2acs.de Technische Montage- und Gebrauchsanleitung © L2 access control systems e.K. Seite 1 L2 Key-Controller Technische Änderungen vorbehalten. Vorgerichtet für 17mm PZ (30mm) ma510700-de-001...
  • Seite 2 2.6 BIT TX25 (1 Stck.) 3. Montage 3.1 Deckel abschrauben Die 4 Schrauben ③ entfernen. Sollte der Key-Controller bereits in einem Gehäuse montiert sein, dann müssen zuerst die 4 Schrauben ② entfernt werden © L2 access control systems e.K. Seite 2 L2 Key-Controller Technische Änderungen vorbehalten.
  • Seite 3 2 Stiften befinden 3.4 Auf einwandfrei Funktion Prüfen 3.5 Deckel aufsetzen und verschrauben (Falls erforderlich Schraubensicherungslack verwenden) 3.6 Key-Controller dann wieder im Gehäuse oder Aufputz montieren. © L2 access control systems e.K. Seite 3 L2 Key-Controller Technische Änderungen vorbehalten.
  • Seite 4 7. Technische Daten Abmessungen: 48 x 130 x 95mm (H x B x T) Material: Gehäuse Edelstahl Zylinder Messing, vernickelt (wenn werkseitig montiert) © L2 access control systems e.K. Seite 4 L2 Key-Controller Technische Änderungen vorbehalten. Vorgerichtet für 17mm PZ (30mm) ma510700-de-001...
