montageanleitung
1. Allgemein
Der Key-Controller dient zur kontrollierten Ausgabe eines Schlüssels
Der Key-Controller ist vorgerüstet zur Aufnahme von 2 DIN-Profilhalbzylinder (30mm)
(nicht im Lieferumfang enthalten)
2. Lieferumfang
2.1 Key-Controller
2.2 Befestigungsschrauben für Profilzylinder (4 Stck.) M5x6
2.3 Federring (4 Stck.) 5mm
2.4 Senkkopfschrauben für die Montage in einem Gehäuse (4 Stck.) M5x6
oder
2.5 Sicherheitsschrauben für eine Wand/Anschraubbefestigung (4 Stck.) M5x25
2.5 Dübel (4 Stck.) MS5x18
2.6 BIT TX25 (1 Stck.)
3. Montage

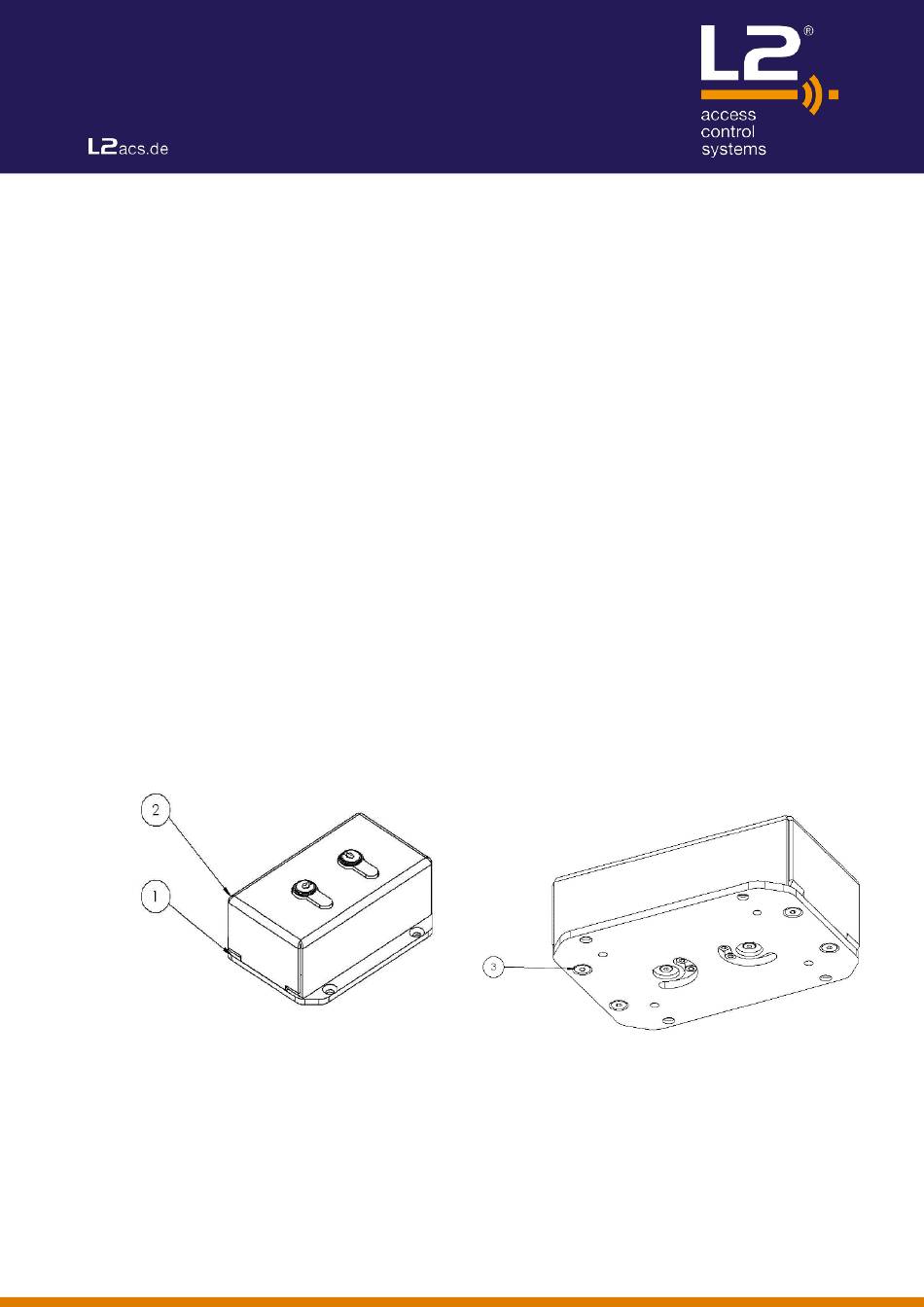

3.1 Deckel abschrauben
Die 4 Schrauben ③ entfernen. Sollte der Key-Controller bereits in einem Gehäuse montiert
sein, dann müssen zuerst die 4 Schrauben ② entfernt werden
© L2 access control systems e.K.
Technische Änderungen vorbehalten.
Seite 2
L2 Key-Controller
Vorgerichtet für 17mm PZ (30mm)
ma510700-de-001
