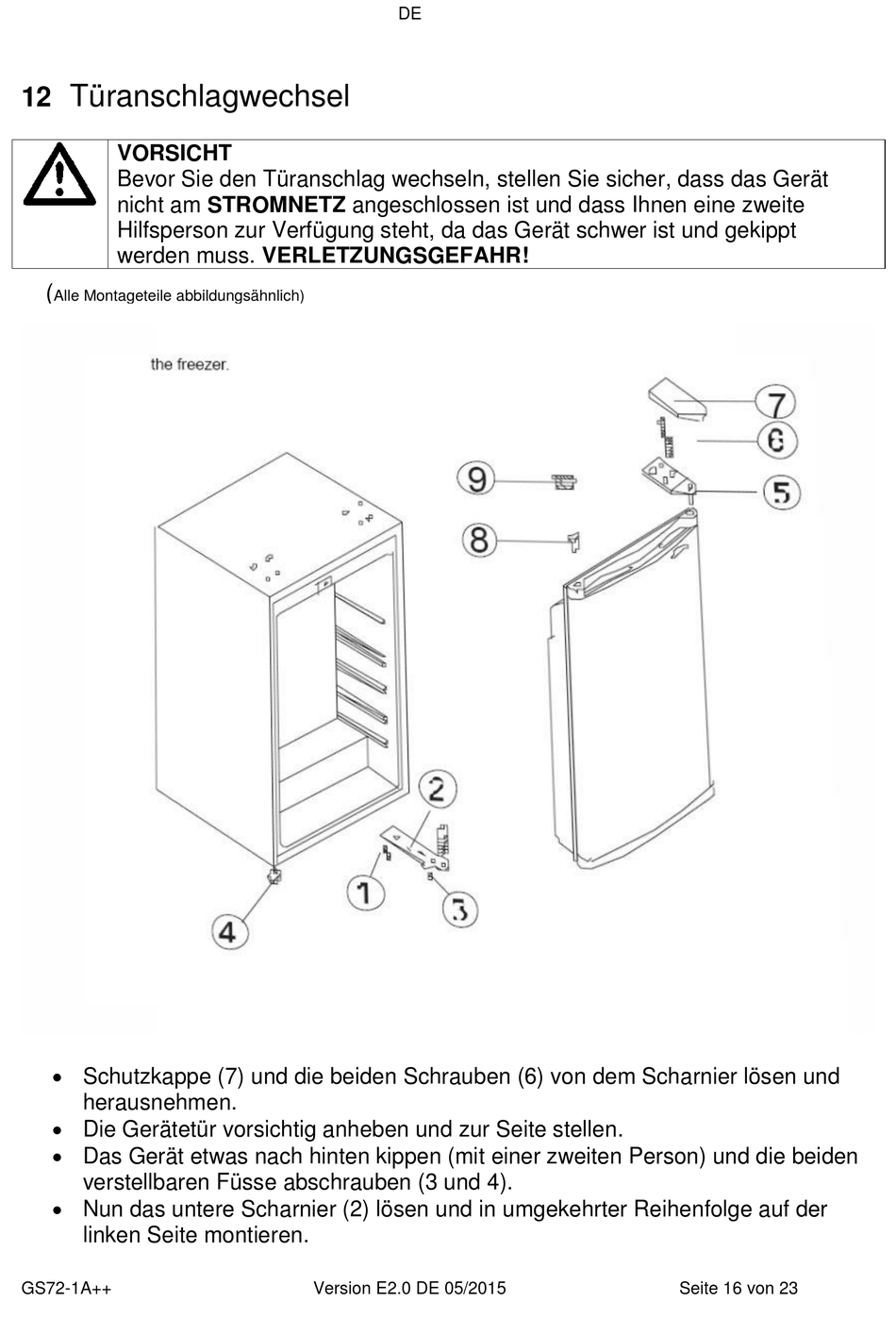

Türanschlagwechsel
12
VORSICHT
Bevor Sie den Türanschlag wechseln, stellen Sie sicher, dass das Gerät
nicht am STROMNETZ angeschlossen ist und dass Ihnen eine zweite
Hilfsperson zur Verfügung steht, da das Gerät schwer ist und gekippt
werden muss. VERLETZUNGSGEFAHR!
(
Alle Montageteile abbildungsähnlich)
Schutzkappe (7) und die beiden Schrauben (6) von dem Scharnier lösen und
herausnehmen.
Die Gerätetür vorsichtig anheben und zur Seite stellen.
Das Gerät etwas nach hinten kippen (mit einer zweiten Person) und die beiden
verstellbaren Füsse abschrauben (3 und 4).
Nun das untere Scharnier (2) lösen und in umgekehrter Reihenfolge auf der
linken Seite montieren.
GS72-1A++
DE
Version E2.0 DE 05/2015
Seite 16 von 23
