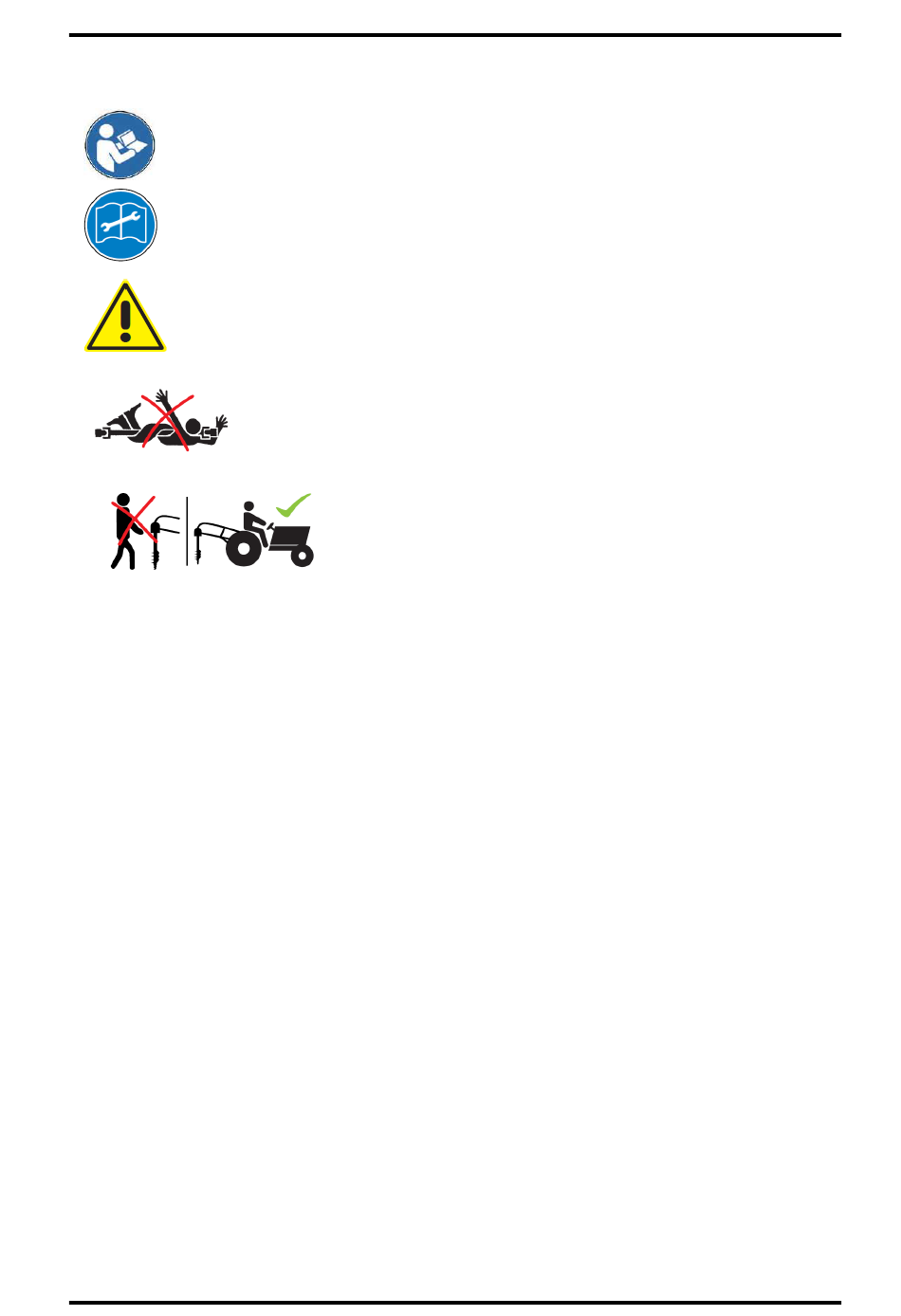

PIKTOGRAMMERLÄUTERUNG
Lesen Sie vor der ersten Verwendung die Bedienungsanleitung!
Beachten Sie die Wartungshinweise in der Bedienungsanleitung!
Achtung, Gefahrenstelle!
3
MONTAGE UND INBETRIEBNAHME
HINWEIS: Für den Betrieb des Erdbohrers ist eine Antriebswelle (Zapfwelle)
erforderlich. Diese ist nicht im Lieferumfang enthalten!
Verbinden Sie den Ausleger mit dem oberen Verbindungspunkt der Kat. 1
•
Aufnahme Ihres Traktors.
Montieren Sie die A-Säule an die unteren Verbindungspunkte der Kat. 1 Aufnahme
•
Ihres Traktors.
Richten Sie die Bohrlöcher der A-Säule an denen des Auslegers aus (nehmen Si
•
das Loch das am weitesten entfernt ist vom Traktor) und montieren Sie die A-
Säule an dem Ausleger mit dem Stift bzw. dem Bolzen.
Überprüfen Sie mit Hilfe der hydraulischen Aufnahme Ihres Traktors den
•
Bewegungsradius. Positionieren Sie den Lagerbolzen näher an den Traktor, um die
Anhebehöhe des Auslegers zu erhöhen.
Nachdem die passende Höhe festgelegt wurde, montieren Sie das Getriebe (mit
•
der Getriebewelle dem Traktor zugewandt) auf dem Ausleger mit Hilfe des
Fixierbolzens.
Prüfen Sie die Länge der Antriebswelle (nicht im Lieferumfang enthalten). Nehmen
•
Sie hierzu die Teleskopteile auseinander und bringen Sie die eine Hälfte an dem
Traktor an und die andere an dem Getriebe des Erdbohrers.
Halten Sie die beiden Teile parallel zueinander und senken Sie den
•
Bohrerausleger, so dass der Einführstumpf des Getriebes horizontal zu dem
Ausgangsstumpf der Antriebswelle liegt.
Stellen Sie sicher, dass die Antriebswelle einen Abstand von mindestens 150 mm
•
hat.
Wiederholen Sie den Vorgang bis zur maximalen Anhebehöhe des Auslegers. Die
•
Überlappung der Antriebswelle sollte mindestens. 300 mm betragen.
67815 - EB 150P
Achten Sie darauf, dass sich während des Betriebes niemand im
näheren Umfeld der Gelenkwelle befindet!
Berühren Sie niemals den Bohrer während dieser sich
dreht, betreiben Sie den Bohrer ausschließlich vom
Traktorsitz aus!
SEITE 4 VON 9
