Messpunktkonfiguration, ISO 10816

Messpunkte für ISO 10816 und EVAM werden
normalerweise in Condmaster eingerichtet und
dann in den Leonova geladen.

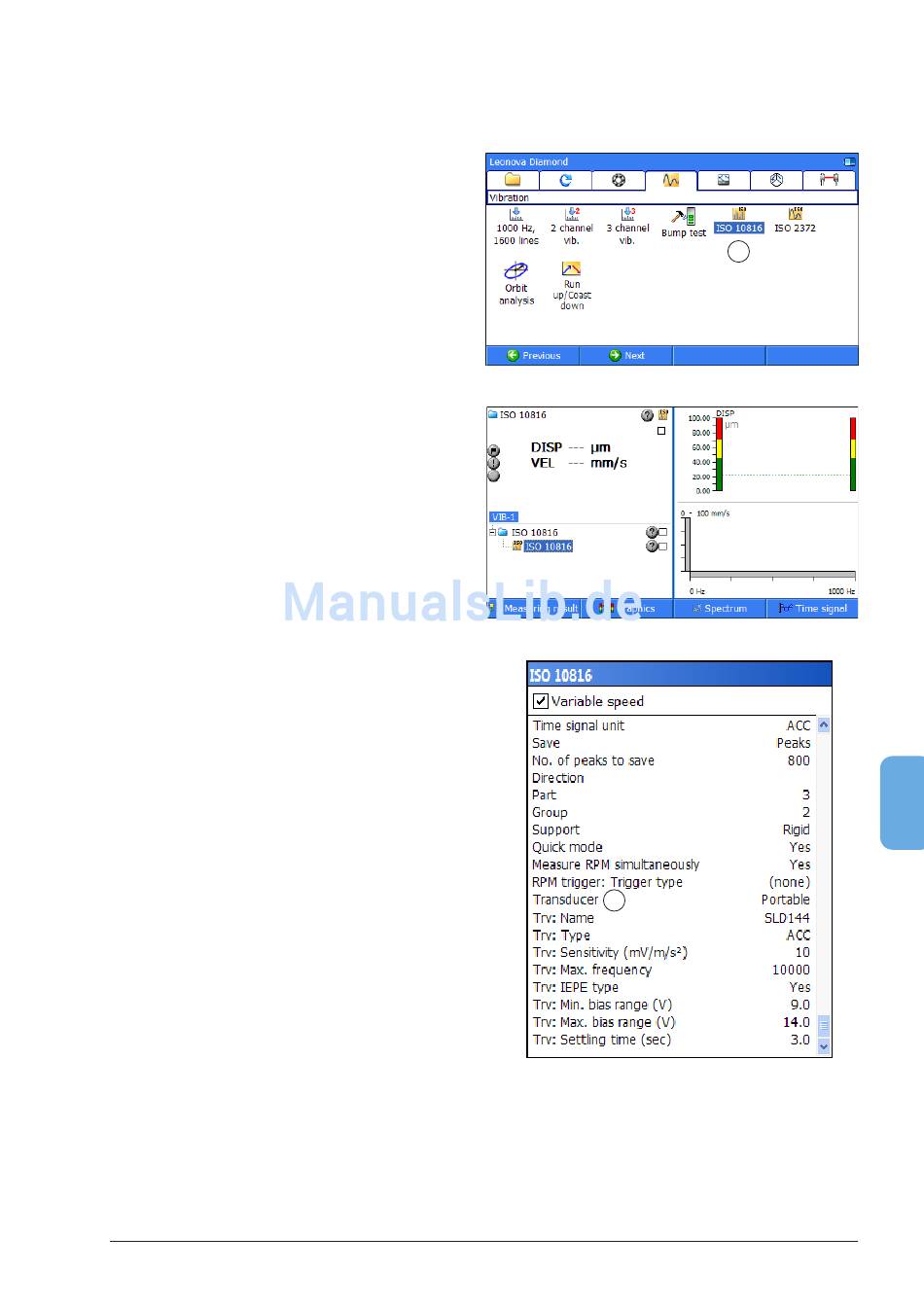

Es ist jedoch auch möglich im Schwingungs-
1
fenster (1) von Leonova die voreingestellten
Datensätze zu öffnen und die Messparameter
einzustellen. Nach Durchführung einer Messung
sind die meisten Messparameter allerdings
gesperrt und können nachträglich nicht mehr
verändert werden.
Fehlersymptome können in Leonova nicht
angefügt werden. Dies kann in Condmaster
nach dem Übertragen der Messungen erfolgen.
'ISO10816' mit den Pfeiltasten wählen und mit
ENTER öffnen. 'Messpunktdaten' mit SHIFT+F3
öffnen. Die entsprechenden Zeilen in der
Konfigurationsdatei mit AUF/AB markieren und
mit ENTER öffnen.
Vor Beginn der Schwingungsmessung
sicherstellen, dass der richtige Schwingungsauf-
nehmer im Leonova ausgewählt ist.
Standard Schwingungsaufnehmer für Schwin-
gungsmessung werden im Aufnehmerregister
eingegeben. Standardaufnehmer ist der aktive
E
Aufnehmer wenn 'Tragbar' in den 'Messpunkt-
daten' ausgewählt ist. Um einen Standardauf-
nehmer auszuwählen, siehe Kapitel A Seite 13.
Die Aufnehmerdaten können geändert werden,
2
wenn man 'Aufnehmer' (2) von 'Tragbar' auf
'Montiert' ändert. Vorausgesetzt man kennt
den Frequenzbereich, die Arbeitsspannung,
usw., können die erforderlichen Daten jetzt hier
eingegeben werden.
Die nominale Empfindlichkeit eines Schwin-
gungsaufnehmer SLD144S ist 10,0 mV/m/s2.
Die tatsächliche Empfindlichkeit des einzelnen
Aufnehmers steht auf seiner Kalibrierkarte.
Diese Daten sollten immer im Aufnehmer-
register eingegeben sein. Wenn mehrere
Aufnehmer im Einsatz sind, sollten sie markiert
werden, um sicherzustellen, dass die Messwerte
kalibriert sind.
E:5
Schwingungsmessung
