Für die Installation der Maschine müssen Öffnungen im Boden geschaffen werden. Die Öffnungen im Fahrzeugboden müssen
zugänglich sein und dürfen daher nicht durch Teile des dahinter liegenden Fahrgestellrahmens oder ähnliches verdeckt werden.
Diese Öffnungen dürfen nicht durch Spritzer von den Rädern erreicht werden; bringen Sie ggf. einen Spritzschutz o. ä. an.
Achten Sie darauf, dass zwischen der Maschine und den angrenzenden Wänden ein Abstand von mindestens 30 mm verbleibt.
Befestigen Sie die Maschine mit dem mitgelieferten Bausatz am Boden.
Die Maschine ist vorzugsweise eben aufzustellen. Maximaler Winkel 10°, um das Austreten von Kondenswasser zu verhindern. Bevor
Sie die Löcher bohren, überprüfen Sie immer, dass keine Kabel, Gasleitungen, Teile des Fahrgestellrahmens oder ähnliches darunter
oder verdeckt sind. Versiegeln Sie die bearbeiteten Oberflächen der Öffnungen im Boden mit wasserabweisenden Produkten.

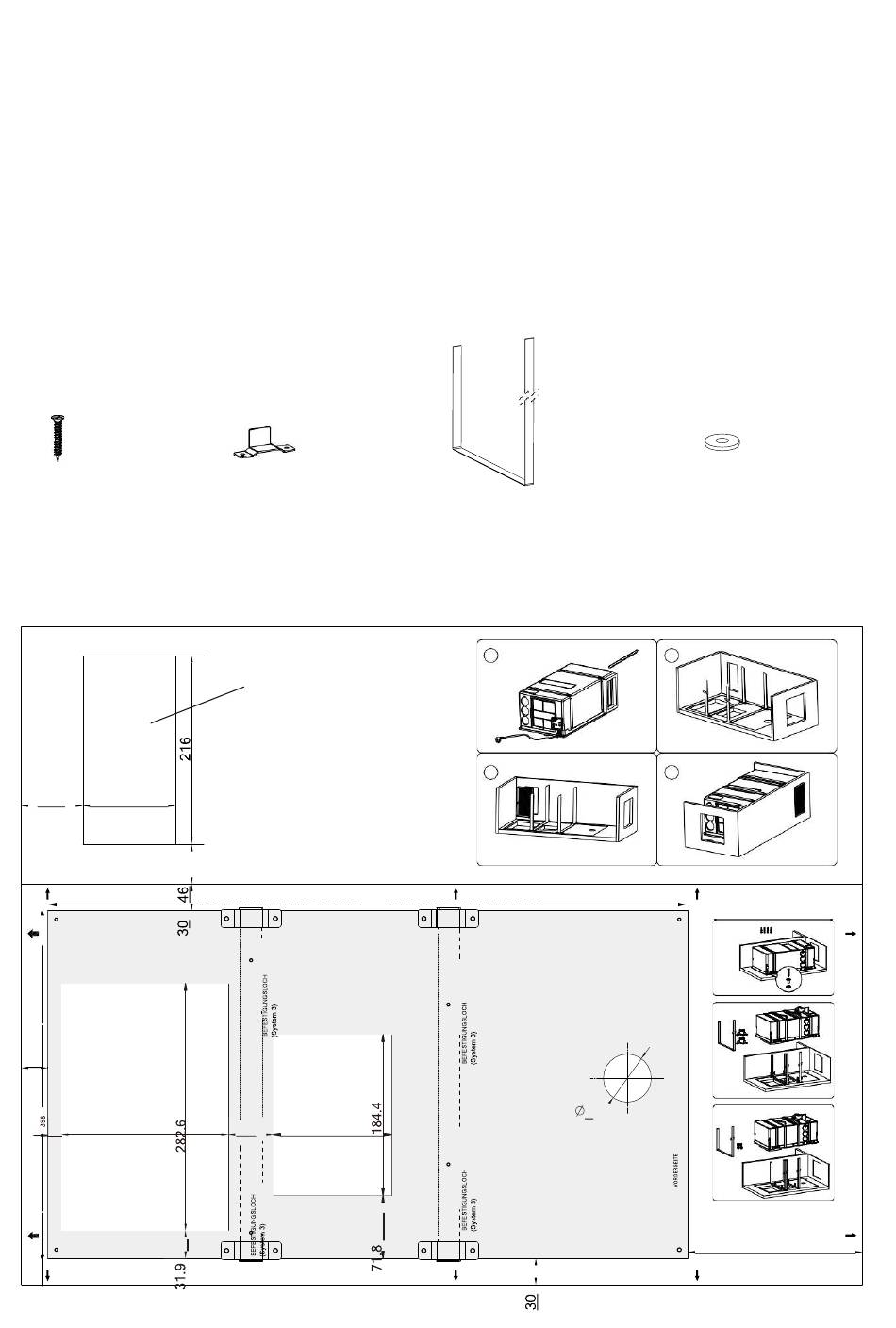

Befestigungssysteme
Mitgelieferte Teile für die Befestigung der Klimaanlage.
X8
Befestigungssysteme
Mitgelieferte Teile für die Befestigung der Klimaanlage
70.5
106
BEFESTIGUNGSLOCH
(System 1)
30
EINLASS
191
16
BEFESTIGUNGSLOCH
(System 1)
HALTEN SIE DIESEN ABSTAND ZWISCHEN DEM GERÄT UND DEN UMGEBENDEN WÄNDEN
x4
Loch als Option
(um die Leistung des Geräts zu optimieren)
Installation:
Öffnen Sie die Seitenabdeckung EPP und kleben Sie
1.
den Schaumstoff um den Luftauslass.
2. Machen Sie ein Loch der angegebenen Größe in
der richtigen Position.
3. Fixieren Sie das Gitter.
4. Lassen Sie das Gerät installieren.
(Bitte prüfen Sie, wann der Instalationsschaum
dick genug ist)
AN DER SEITE DER AUSSENWAND
734
BEFESTIGUNGSLOCH
(System 2)
AUSLAUF
51.8
135.4
BEFESTIGUNGSLOCH
(System 2)
x2
.
1
3
BEFESTIGUNGSLOCH
(System 2)
BEFESTIGUNGSLOCH
(System 2)
x2
2
4
BEFESTIGUNGSLOCH
(System 1)
(System 1)
(System 2)
ABLAUFLOCH
55
(System 3)
BODENSCHNITTE KARTE
BEFESTIGUNGSLOCH
(System 1)
HB9000
200
