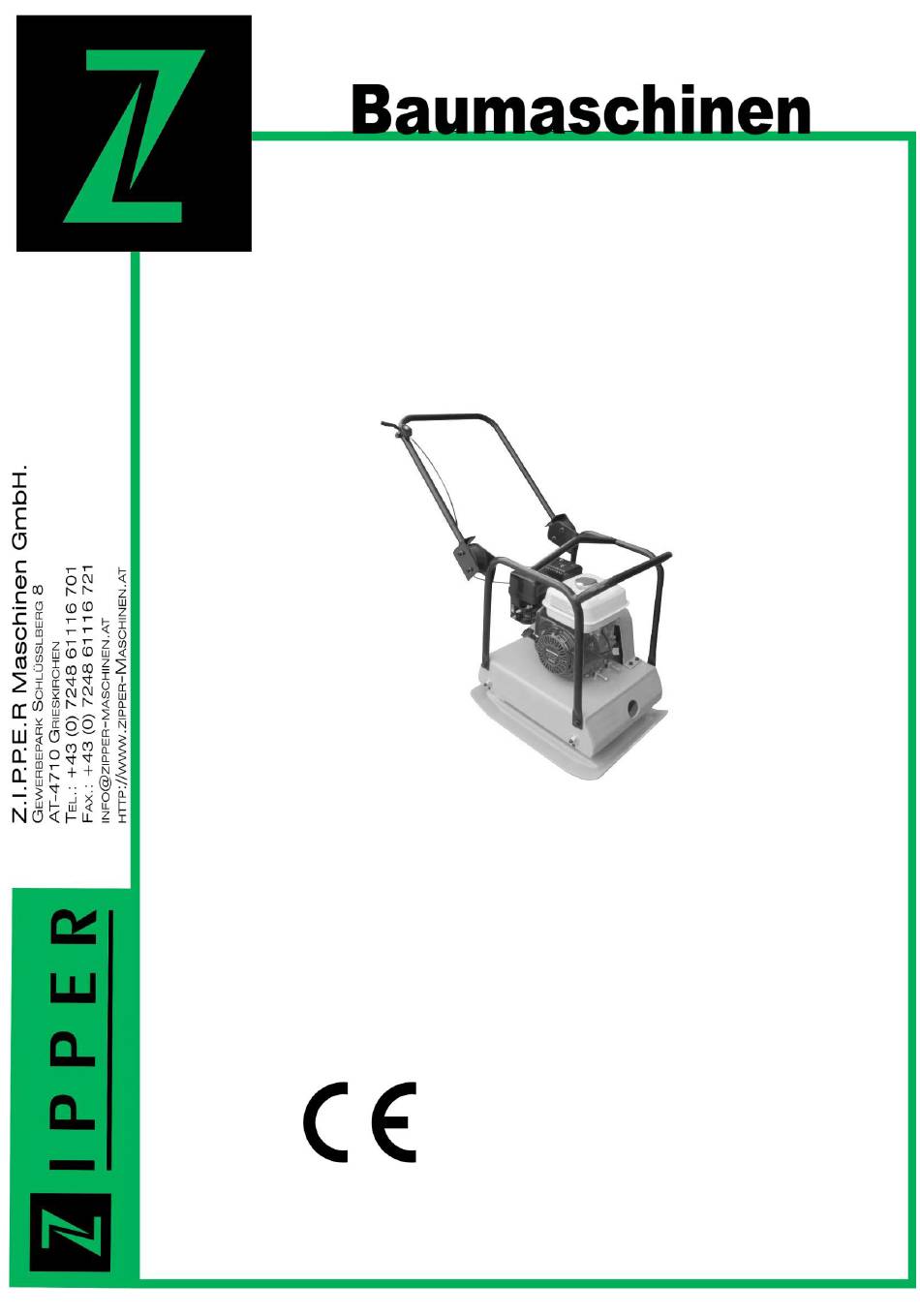

- Seite 1 Bedienungsanleitung Rüttelplatte ZI-RPE120D EAN : 912003923758 9 Bedienungsanleitung und Sicherheitshinweise lesen und beachten! Technische Änderungen sowie Druck- und Satzfehler vorbehalten! Stand: 06.12.2010 – Revision 05 - DEUTSCH...
- Seite 2 VORWORT Sehr geehrter Kunde! Diese Bedienungsanleitung enthält Informationen und wichtige Hin- weise zur Inbetriebnahme und Handhabung der ZIPPER Rüttelplatte ZI-RPE120D Die Bedienungsanleitung ist Bestandteil der Maschine und darf nicht entfernt werden. Bewahren Sie sie für spätere Zwecke auf und legen...
- Seite 3 5.3 Keilriemen wechseln ..................20 5.4 Keilscheiben überprüfen ..................20 5.5 Luftfilter reinigen ....................21 5.6 Transport ......................21 5.7 Lagerung ......................21 5.8 Feststelldrehmoment..................22 6 FEHLERBEHEBUNG 7 ERSATZTEILE 7.1 ZI-RPE120 ......................24 Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 3 Bedienungsanleitung ZIPPER Rüttelplatte ZI-RPE120D...
- Seite 4 INHALTSVERZEICHNIS 7.2 Ersatzteilbestellung ................... 25 8 KONFORMITÄTSERKLÄRUNG Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 4 Bedienungsanleitung ZIPPER Rüttelplatte ZI-RPE120D...
- Seite 5 Zur Reduzierung der Vibrationsübertragung an den Griff Kraftstofftank Tankvolumen 3.6 Liter (ungefähr 1 Gallon) Kraftstoff Ölablass- Bei Motorölwechsel schraube Einfüllstutzen Zum Einfüllen von Motoröl Tankablass- Sechskant, zum Ablassen des Treibstoffes schraube Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 5 Bedienungsanleitung ZIPPER Rüttelplatte ZI-RPE120D...
- Seite 6 3.0/4.0 Plattenlänge Plattenbreite Frequenz Zentrifugalkraft max. Vorschub/Gehgeschw. m/sec 0.25 Vibrationsstöße 3000 Verdichtungstiefe max. zulässige Schräglage Grad 15° (des Motors) Garantierter Schall- dB(A) Leistungspegel L Gewicht NW/GW 110/117 Abmessungen 650x490x700 Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 6 Bedienungsanleitung ZIPPER Rüttelplatte ZI-RPE120D...
- Seite 7 SICHERHEITSHINWEISE 2 SICHERHEIT 2.1 Bestimmungsgemäße Verwendung Die ZIPPER Rüttelplatte ZI-RPE120D ist ausschließlich für nachfolgend genannte Tätigkeiten unter Einhaltung der in dieser Bedienungsanleitung beschriebenen Sicherheits- Bedienungs- und Wartungshinweisen zugelassen: Grabenstampfen Erdbau Straßenwartung Geländebearbeitung Ziegelpflastern Fahrwegstrich Die Gummimatte ist ausschließlich zum Einrütteln von Pflastersteinen, Ziegeln u.ä. zu ver- wenden! Sonstige Materialien wie Kies, Splitt etc …...
- Seite 8 Räumen bzw. im Freien! Die laufende Maschine darf nie unbeaufsichtigt sein! Vor dem Ver- lassen des Arbeitsbereiches die Maschine ausschalten und warten, bis der Motor still steht! Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 8 Bedienungsanleitung ZIPPER Rüttelplatte ZI-RPE120D...
- Seite 9 Verbrennungsgefahr Das Berühren der Schalldämpfer, des Auspuffes und anderer erhitzbare Maschinenkomponen- ten kann, während und nach längerem durchgehenden Betrieb bzw. wenn der Motor heiß ist, zu schweren Verbrennungen führen. Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 9 Bedienungsanleitung ZIPPER Rüttelplatte ZI-RPE120D...
- Seite 10 Vergewissern Sie sich, dass der Motorschalter in OFF Position ist , bevor Sie den Schutz ent- fernen, Wartungsarbeiten durchführen oder Adjustierungen machen. Die kontrollierte Leerlaufdrehzahl des Motors nicht über 3500 rpm erhöhen. Jede Erhöhung kann zu Personenverletzungen oder Beschädigungen der Maschine führen. Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 10 Bedienungsanleitung ZIPPER Rüttelplatte ZI-RPE120D...
- Seite 11 Am Gerät befinden sich nur wenige von Ihnen zu wartende Komponenten. Es ist nicht erlaubt, die Maschine zu demontieren. Reparaturen nur durch den Fachmann durchführen lassen! Zubehör: Verwenden Sie nur von Ihrem Fachhändler oder ZIPPER empfohlenes Zubehör! Wenden Sie sich bei Fragen und Problemen an unsere Kundenbetreuung. 3.1.2 Montage der zum Transport abmontierten Teile Sämtliche Teile auspacken...
- Seite 12 Rand des Öleinfüllstutzens nachfüllen. Abb. 1.1 Motorölmessstab ACHTUNG! Ein zu niedriger Ölstand führt zu Schäden am Motor und verkürzt so die Lebensdauer Ihrer Maschine. Gewährleistungsansprüche sind bei mangelhaft durchgeführten Instandhaltungs- und Wartungstätigkeiten ausgeschlossen! Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 12 Bedienungsanleitung ZIPPER Rüttelplatte ZI-RPE120D...
- Seite 13 Verbrennungsraum gelangen! Ölstand der Rütteleinheit überprüfen Die ZIPPER Rüttelplatte horizontal auf eine flache Oberfläche setzen und 10 Mi- nuten Standzeit abwarten. Vergewissern Sie sich, dass die Rüttelplatte eben steht, wenn Sie das Öl überprüfen. Gehen Sie beim Überprüfen des sinngemäß wie weiter oben beschrieben vor.
- Seite 14 Wenn der Keilriemen abgenutzt ist, muss er umgehend durch einen entsprechen- den neuen Keilriemen ersetzt werden. Nach der Überprüfung des Keilriemens Schutzabdeckung unbedingt wieder montie- ren. Diese stellt eine Sicherheitsvorrichtung dar. Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 14 Bedienungsanleitung ZIPPER Rüttelplatte ZI-RPE120D...
- Seite 15 Die Rüttelplatte darf nicht bei hartem Boden, gefrorener Erde, sowie gemischter Erde, die Fragmente von Ziegelsteinen enthält, angewendet werden. Übermäßige Bewässerung oder übermäßiger Wassergehalt kann zum Abwürgen der Maschine führen. Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 15 Bedienungsanleitung ZIPPER Rüttelplatte ZI-RPE120D...
- Seite 16 Ziehen Sie den ganzen Weg vom Seilstarter bis ganz nach hinten. Nachdem der Motor angestartet ist, führen Sie den Seilzug wieder zurück. Lassen Sie den Motor 3 Minuten im Leerlauf. Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 16 Bedienungsanleitung ZIPPER Rüttelplatte ZI-RPE120D...
- Seite 17 Hinweise zu ersten 20 Betriebsstunden Bevor Sie die Maschine für den Arbeitseinsatz heranziehen, sollten Sie folgende Punkte befol- gen, um die Lebenserwartung Ihrer ZIPPER Maschine zu optimieren! Schonen Sie den Motor die ersten 20 Betriebsstunden (dies gilt auch für gebrauchte ...
- Seite 18 Bringen Sie den Geschwindigkeitsregler in die untere Position, und lassen Sie den Motor bei niedriger Drehzahl ca. 3 Minute laufen. Bringen Sie den EIN/AUS Schalter in die OFF Position. Schließen Sie das Kraftstoffdurchlassventil. Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 18 Bedienungsanleitung ZIPPER Rüttelplatte ZI-RPE120D...
- Seite 19 Öl Vibrationseinheit wechseln Alle 200 Arbeitsstunden / monatlich Motoröl wechseln Nach Erstinbetriebnahme nach 20 Arbeitsstun- den bzw. nach 1 Monat/ Danach regulär alle 100 Arbeitsstunden bzw. alle 3 Monate Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 19 Bedienungsanleitung ZIPPER Rüttelplatte ZI-RPE120D...
- Seite 20 Die Keilscheiben sind gleichzeitig mit dem Keilriemen zu überprüfen. Bei entferntem Riemen die Außentrommel der Kupplung überprüfen. Die „V“- Nut reinigen, wenn es nötig ist. Wenn der Schuh abgenutzt worden ist, wird die Leistungstragung uneffektiv und ein Rutschen kann passieren. Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 20 Bedienungsanleitung ZIPPER Rüttelplatte ZI-RPE120D...
- Seite 21 Schrauben Sie den Öleinfüllstutzen wieder zurück! Um Raum zu sparen, den Handgriff auf einem anderen Ort lagern. Die (abgekühlte!!!) Rüttelplatte gut abdecken und auf einem trockenen und sauberen Ort lagern. Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 21 Bedienungsanleitung ZIPPER Rüttelplatte ZI-RPE120D...
- Seite 22 Gewinde im Gebrauch mit dieser Maschine sind alle rechtshändig Material und Qualität des Materials sind an jedem Bolzen und jeder Schraube markiert Auf lockere Schrauben einschließlich der Festigkeit überprüfen. Siehe Tabelle oben (Feststell- drehmoment), für das Neubefestigen. Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 22 Bedienungsanleitung ZIPPER Rüttelplatte ZI-RPE120D...
- Seite 23 Überprüfen, ob der Keilriemen rutscht oder verloren ist. Überprüfen, dass die Motordrehzahl 3,500 rpm ist Im Falle die Maschine nicht Die Unterseite der Scheibe auf einen Aufbau des Materials frei arbeitet überprüfen. Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 23 Bedienungsanleitung ZIPPER Rüttelplatte ZI-RPE120D...
- Seite 24 MENGE C100-001 Griff C100-002 Dämpfung 100*42 C100-003 Federring Φ8 C100-004 Mutter Φ8 C100-005 Schutzbügel C100-006 Motorplatte C100-007 Mutter C100-008 Beilagscheibe Φ12 C100-009 Federring Φ12 C100-010 Bolzenschraube M12*35 C100-011 Bolzenschraube M8*20 Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 24 Bedienungsanleitung ZIPPER Rüttelplatte ZI-RPE120D...
- Seite 25 C100-038 Schraube M8*50 7.2 Ersatzteilbestellung Mit Originalteilen von ZIPPER verwenden Sie Ersatzteile, die ideal aufeinander abgestimmt sind. Die optimale Passgenauigkeit der Teile verkürzen die Einbauzeiten und erhalten die Le- bensdauer. H I N W E I S Der Einbau von anderen als Originalersatzteilen führt zum Verlust...
- Seite 26 Geräuschemissionsanforderungen der EG-Richtlinien entspricht. Diese Erklärung verliert ihre Gültigkeit, wenn Veränderungen an der Maschine vorgenommen werden, die nicht mit uns abgestimmt wurden. Schlüsslberg, 27.04.2009 Ort / Datum Unterschrift Erich Humer (Geschäftsführer) Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 26 Bedienungsanleitung ZIPPER Rüttelplatte ZI-RPE120D...
