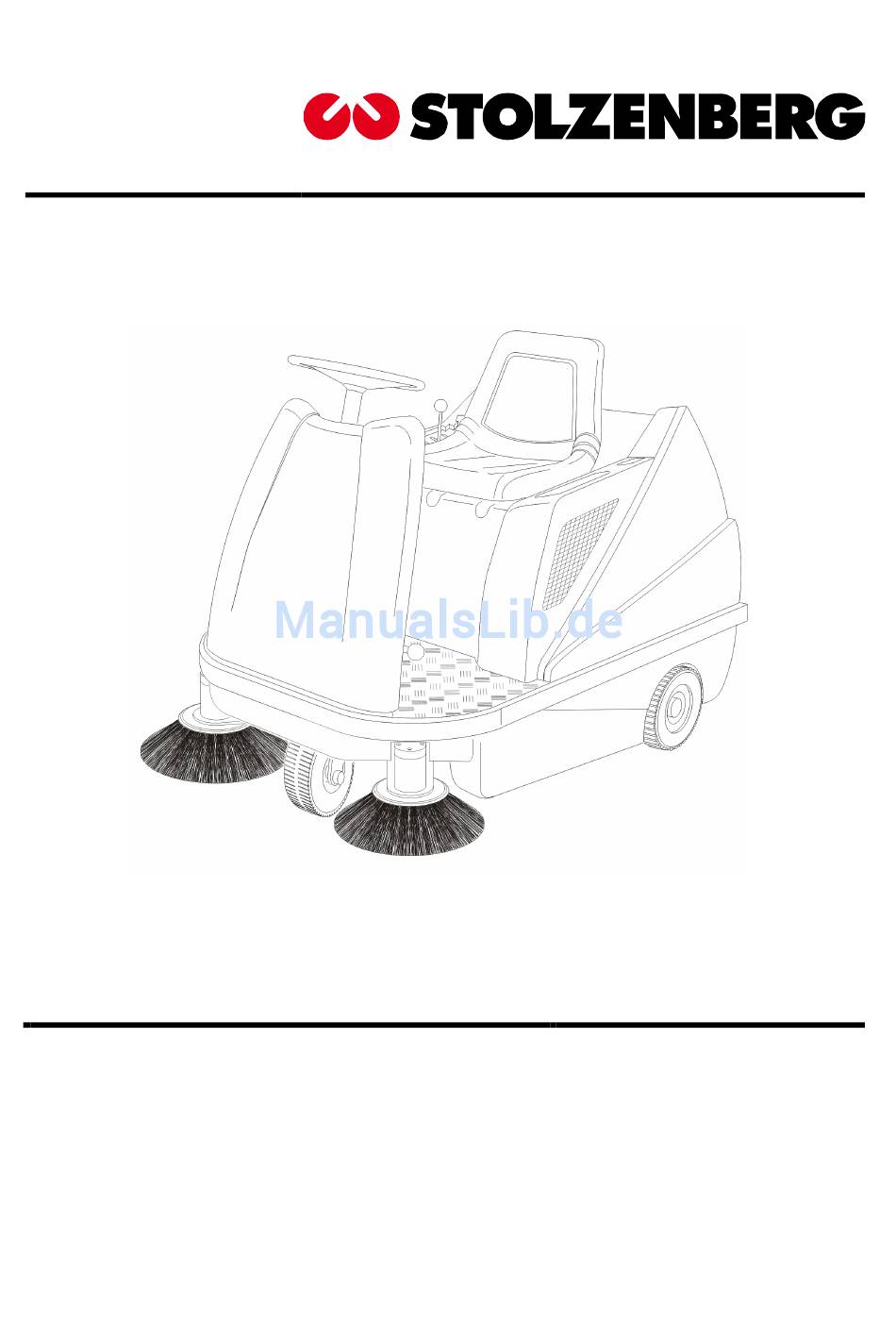

- Seite 1 Betriebsanleitung (Originalfassung) TTV 1100 Stolzenberg GmbH & Co. KG Reinigungsmaschinen - Maschinenbau Hamburger Str. 15 - 17 49124 Georgsmarienhütte Telefon +49 (0 54 01) 83 53-0 Telefax +49 (0 54 01) 83 53-11 E-Mail: info@stolzenberg.de Internet: www.stolzenberg.de...
-
Seite 3: Inhaltsverzeichnis
Einsetzen des Staubkastens ................14 Reinigung und Wartung......................... 15 Sicherheitshinweise Wartung ................... 15 Reinigung .......................... 15 Bremse..........................16 5.3.1 Nachstellen der Bremsen .................. 16 Funktionskontrolle der Bremse ..................16 5.4.1 Funktionstüchtigkeit der Bremse ............... 17 Räder ..........................17 Lenkung ..........................17 02/06/2010 TTV 1100... - Seite 4 100 Betriebsstunden ..............28 5.15.4 zusätzlich alle 200 Betriebsstunden ..............28 Störungen Störanzeigen und Abhilfe ................29 Technische Daten ......................30 Produktkennzeichnung ..................... 31 Entsorgung........................32 Zubehör und Ersatzteile....................32 Service ..........................32 Transport........................... 32 EG-Konformitätserklärung (Originalfassung) ................33 TTV 1100 02/06/2010...
- Seite 5 Inhaltsverzeichnis 02/06/2010 TTV 1100...
-
Seite 6: Einleitung
Für hieraus resultierende Schäden haftet der Hersteller nicht. Das Risiko trägt allein der Anwender. Zur bestimmungsgemäßen Verwendung gehören auch das Beachten der Gebrauchsanleitung und die Einhaltung der Inspektions- und War- tungsvorgaben. Befahren Sie nur ausdrücklich zugewiesene Strecken und Plätze. TTV 1100 02/06/2010... -
Seite 7: Sicherheitshinweise
Sie nicht mit der Maschine spielen. Vorsicht: Lose Kleidungsstücke können an drehenden Tei- len eingezogen werden. Beachten Sie die in den technischen Daten angegebene maximale Steigfähigkeit und maximal mögliche Schrägnei- gung bei Fahrten quer zum Hang. Durch abruptes zu star- 02/06/2010 TTV 1100... - Seite 8 Treibstoffe. Insbe- sondere das Betanken der Maschine darf nur bei abgestell- tem und erkaltetem Motor im Freien oder an gut belüfteten Orten erfolgen. Achtung: Teile der Maschine werden bei Gebrauch heiß. Es besteht die Gefahr von Verbrennungen. TTV 1100 02/06/2010...
-

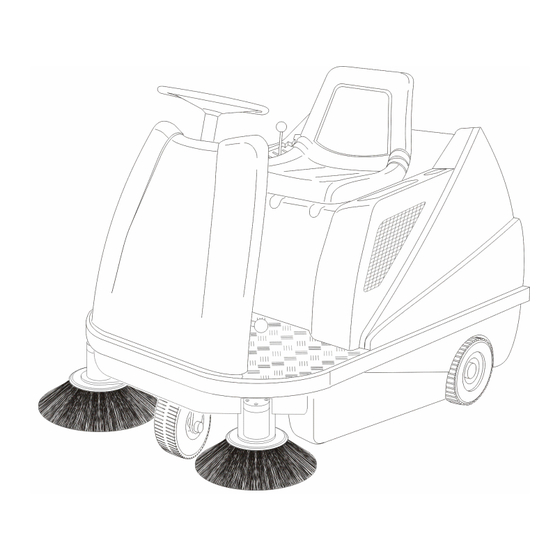

Seite 9: Gerätebeschreibung
7 Absenkhebel der Kehrwal- 8 Kaltstarteinrichtung 9 Schlüsselschalter 1 Lenkrad mit Lenksäule 2 Fahrersitz 3 Hauptverkleidung 4 Lenksäulenverkleidung 5 Staubbehälter 6 Frontverkleidung 7 Antriebsrad 8 Linke Seitenverkleidung 9 Bugrad mit Trommelbrem- 10 Absenkhebel der Seitenbe- 11 Schwenkbarer Seitenbesen 02/06/2010 TTV 1100... -
Seite 10: Erst-Inbetriebnahme
Verwenden Sie eine geschlossene Rampe. Die Rampe muss so gestaltet sein, dass sowohl das Bugrad als auch die Antriebsräder über sie gefahren werden können. Bei Nichtbeachtung entstehen Schäden an der Mechanik der Kehr- saugmaschine. 1 Geschlossene Rampe TTV 1100 02/06/2010... -
Seite 11: Betrieb
Um einen Kaltstart durchzuführen gehen Sie vor wie folgt: Ziehen Sie den Knopf der Kaltstarteinrichtung vollständig nach oben. Stellen Sie den Hebel für die Motordrehzahl auf Leerlaufdrehzahl. Starten Sie die Kehrsaugmaschine. Lassen Sie den Motor laufen. 02/06/2010 TTV 1100... -
Seite 12: Vorwärtsfahrt
Schieben Sie den Regler für die Motordrehzahl nach vorne. Der Fahrantrieb kann erst eingesetzt werden, wenn der Motor auf Be- triebsdrehzahl läuft! Betätigen Sie das Gaspedal nach vorne. 4.1.5 Rückwärtsfahrt Betätigen Sie das Gaspedal mit der Ferse nach unten. 1 Vorwärts 2 Rückwärts TTV 1100 02/06/2010... -
Seite 13: Kehrbetrieb
Abständen. Schalten Sie die Absaugung aus, indem Sie den Motor abstellen oder die Verschlussblende der Absaugung schließen Betätigen Sie für ca. 5 - 10 Sekunden den Wippschalter für die Fil- terreinigungs-Einrichtung. Die Filterreinigungs-Einrichtung beginnt zu arbeiten. 02/06/2010 TTV 1100... -
Seite 14: Betrieb Der Seitenbesen
Betätigen Sie für ca. 5 - 10 Sekunden den Wippschalter für die Filterrei- nigungs-Einrichtung. Die Filterreinigungs-Einrichtung beginnt zu arbeiten. Einstellen des Fahrersitzes Lösen Sie hierzu die Sitzarretierung und verschieben Sie den Fahrersitz auf der Sitzkonsole bis Sie eine für Sie geeignete Sitzposition gefunden haben. TTV 1100 02/06/2010... -
Seite 15: Abstellen Der Kehrsaugmaschine
Betätigen Sie für ca. 5 - 10 Sekunden den Wippschalter für die Fil- terreinigungs-Einrichtung. Die Filterreinigungs-Einrichtung beginnt zu arbeiten. Staubkastenentleerung Der Staubkasten dient zum Sammeln des Kehrgutes. Er befindet an der Rückseite der Kehrsaugmaschine. Der Staubkasten muss regelmäßig und vor allem nach jedem Gebrauch entleert werden. 02/06/2010 TTV 1100... -
Seite 16: Entnahme Des Staubkastens
Entleeren Sie das Kehrgut nur in dafür vorgesehene Behälter. 4.6.2 Einsetzen des Staubkastens Setzen Sie den Staubkasten vor die Staubkastenaufnahme. Bringen Sie die vorderen Staubkastenführungen auf Höhe der Füh- rungsschienen. Schieben Sie den Staubkasten in die Kehrsaugmaschine. Drehen Sie die Arretierungen nach unten. TTV 1100 02/06/2010... -
Seite 17: Reinigung Und Wartung
Die Kehrsaugmaschine darf nur im ausgeschalteten Zustand und tro- cken gereinigt werden (z.B.: Abfegen). Die Kehrsaugmaschine ist eine Maschine mit elektrischen Bauteilen. Feuchtigkeit schädigt die Elektronik des Gerätes! VORSICHT Feuchtigkeit kann zu Kriechströmen und Kurzschlüssen führen. Verwenden Sie keinen Hochdruckreiniger. 02/06/2010 TTV 1100... -
Seite 18: Bremse
Führen Sie anschließend eine Funktionskontrolle der Bremse durch. Funktionskontrolle der Bremse Freigängigkeit des Bugrades Die Kehrsaugmaschine muss sich bei gelöster Bremse schieben lassen, dass Bugrad darf nicht blockieren. Zu fest eingestellte Bremsen führen zu Schäden an der Bremstrommel. TTV 1100 02/06/2010... -
Seite 19: Funktionstüchtigkeit Der Bremse
Defekte Reifen dürfen nur in Fachwerkstätten wiederhergestellt oder ausgetauscht werden. Bringen Sie das komplette Rad (Felge und Reifen) zu der Fachwerk- statt. Lenkung Die Lenkübertragung auf das Bugrad erfolgt durch eine Kette und zwei Kettenritzel. Fetten Sie die Kettenritzel in regelmäßigen Abständen ein. 02/06/2010 TTV 1100... -
Seite 20: Abnehmen Der Hauptverkleidung
Setzen Sie diese Zapfen in die Aufnahmen der Bodenbleche Öffnen Sie die Hauptverkleidung Sichern Sie die Hauptverkleidung gegen ein unbeabsichtigtes Zufal- Stecken Sie den Haubenarretierung in die Bohrung Werden Steckverbindungen nicht verbunden, ist ein Starten der Kehr- saugmaschine nicht möglich. Schließen Sie die Hauptverkleidung TTV 1100 02/06/2010... -
Seite 21: Kontrolle Des Hydrauliköl-Standes
Verstellen Sie auf keinen Fall die Überdruckventile! Unter Druck austretendes Hydrauliköl kann die Haut durchdringen und schwere Verletzungen verursachen. (Bei Verletzungen durch Drucköl sofort einen Arzt aufsuchen, da sonst schwere Infektionen entstehen können.) Bei Ablassen von Hydrauliköl bei Betriebstemperatur besteht - Verbrü- hungsgefahr! 02/06/2010 TTV 1100... -
Seite 22: Filteraustausch
Sichern Sie die Hauptverkleidung durch die Haubenarretierung. Der Filter wird durch 4 Sterngriffe in der Halterung gehalten. 1, 2 Sterngriffe Lösen Sie die oberen Sterngriffe. Klappen Sie den oberen Haltewinkel hoch. Lösen Sie die unteren Sterngriffe. Ziehen Sie den Filter aus der Halterung. TTV 1100 02/06/2010... -
Seite 23: Montage
Ziehen Sie die Sterngriffe überkreuz gleichmäßig an, damit der Fil- ter rundum dicht an der Dichtung anliegt. Justieren Sie die Schrauben bzw. gekonterten Muttern, damit der Filter eine optimale Dichtung im Gehäuse besitzt. Haltewinkel Sterngriffe Filter (siehe Aufkleber) 02/06/2010 TTV 1100... -
Seite 24: Kehrwalzenwechsel
Lösen Sie die Schrauben der in Fahrtrichtung gesehen linken Sei- tenverkleidung. Befestigungsschrauben der Seitenverkleidung Entfernen Sie die Seitenverkleidung. Die Walzenschwinge wird von drei Sterngriffen gehalten. Lösen Sie die Sterngriffe. Entfernen Sie die Walzenschwinge Offener Sterngriff Sterngriff Walzensschwinge Sterngriff Drehhebel TTV 1100 02/06/2010... -
Seite 25: Einbau Der Kehrwalzen
Drehen Sie die Drehhebel bis der Mitnahmedorn in die Nut der Kehrwalzen fasst. Schieben Sie die Walzenschwinge über die Gewindestangen. Stellen Sie sicher, dass die Kehrwalze auf beiden Seiten mit der Nut in den Mitnehmern steckt und dass alle Sterngriffe fest angezogen wurden. Befestigen Sie die Seitenverkleidung. 02/06/2010 TTV 1100... -
Seite 26: Nachjustieren Der Kehrwalzen
Entfernen Sie die in Fahrtrichtung gesehen rechte Seitenverklei- dung. Bowdenzug Gewindestange Mutter A Mutter B Feder Klemmschraube Kehrwalzenhalteblech Vergrößern des Kehrspiegels durch Absenken der Kehrwalzen Lösen Sie die Mutter A auf der Gewindestange des Bowdenzuges. TTV 1100 02/06/2010... -
Seite 27: Weitere Nachstellmöglichkeit
Ziehen Sie den Absenkhebel der Seitenbesen nach oben. Arretieren Sie den Absenkhebel. Heben Sie den Seitenbesenmotor an, um besser an die Befesti- gungsschraube im unteren Zentrum des Seitenbesens zu gelangen. Seitenbesenmotor Seitenbesenabdeckung Achse mit Nut Flanschplatte Befestigungsschraube 02/06/2010 TTV 1100... -
Seite 28: Montage Der Seitenbesen
Schieben Sie den Absenkhebel nach unten. Lösen Sie die Schrauben der Frontverkleidung. Entfernen Sie die Frontverkleidung. Schrauben der Frontverkleidung Lösen Sie die Schraube der Seitenbesenhöhenverstellung. Positionieren Sie den Seitenbesen in der gewünschten Stellung. Ziehen Sie die Schraube der Seitenbesenhöhenverstellung an. TTV 1100 02/06/2010... -
Seite 29: Wartungstabelle
50 Betriebsstunden Säuredichte der Batterie kontrollieren. Batteriepole säubern und einfetten. Bei luftgefüllten Reifen, den Reifendruck kontrollieren. Kehrwalzen auf Verschleiss und Fremdkörper überprüfen, ggf. Kehrwalzen austauschen. Kehrspiegel überprüfen, ggf. einstellen. Seitenbeseneinstellung auf Verschleiss überprüfen, ggf. einstellen oder austauschen. 02/06/2010 TTV 1100... -
Seite 30: Zusätzlich Alle 100 Betriebsstunden
Sämtliche Dichtungen auf Beschädigungen bzw. korrekten Sitz prüfen 5.15.4 zusätzlich alle 200 Betriebsstunden Hydraulikmotor auf Funktion überprüfen Hydraulikflüssigkeit wechseln Lenkung auf Spiel prüfen, ggf. Kette nachspannen Sämtliche elektronische Bauteile auf Verschmutzung überprüfen Zusätzlich beachten Sie die Wartungshinweise des Mo- torenherstellers. Siehe Anhang TTV 1100 02/06/2010... -
Seite 31: Störungen Störanzeigen Und Abhilfe
Staubentwicklung zu stark Ggf. Seitenbesen außer Funktion nehmen Verschlussblende öffnen Filter stark verunreinigt Filter reinigen Filter nicht korrekt in Position Auf korrekten Sitz prüfen Undichtigkeiten und dadurch Auf Falschluftansaugung über- Ansaugen von Falschluft im Be- prüfen reich der Filterkammer 02/06/2010 TTV 1100... -
Seite 32: Technische Daten
Bohrung x Hub 68 x 54 mm Max. Ausgangsleistung 4,8 KW/3.600 U/min Max Drehmoment 1,35 kg-m/2.500 U/min Hydraulische und Elektrische Einheiten Fahrantrieb Hydraulikmotor OMP50 Seitenbesen Elektrogetriebemotor 12V 20A 90U/min Kehrwalzen Elektromotor 12V 40A 220U/min Rüttler Elektromotor 12V 10A TTV 1100 02/06/2010... -
Seite 33: Produktkennzeichnung
Bremse Trommelbremse Feststellbremse Auf das Vorderrad wirkend Produktkennzeichnung Typenschild Das Typenschild befindet sich hinten rechts auf dem Tragrahmen Aufsitzkehrsaugmaschine TT/V 900/ 1100 Maximale Motorleistung: 4KW Seriennummer: Hersteller: Stolzenberg GmbH & Co. KG Hamburger Str. 15-17, D-49124 GM-Hütte 02/06/2010 TTV 1100... -
Seite 34: Entsorgung
Zubehör und Ersatzteile Zubehör und Ersatzteile müssen den Anforderungen des Herstellers entsprechen. Dies ist bei Originalersatzteilen gewährleistet. Service Stolzenberg GmbH & Co. KG Hamburger Straße 15-17 D-49124 Georgsmarienhütte Telefon: 0049 / (0)5401 83 53-0 Fax: 0049 / (0)5401 83 53-11 www.Stolzenberg.de... -
Seite 35: Eg-Konformitätserklärung (Originalfassung)
EG-Konformitätserklärung (Originalfassung) gemäß EG Maschinenrichtlinie 2006/42/EG, Anhang II, Nr. 1A Herr Kai Stolzenberg - Geschäftsleitung der Stolzenberg GmbH & Co. KG, Hamburger Straße 15- 17, 49124 Georgsmarienhütte - ist bevollmächtigt, die technischen Unterlagen zusammenzustellen. Hiermit erklären wir, dass die nachstehend bezeichnete Maschine in ihrer Konzeption und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den grundlegenden Sicherheits- und Gesundheitsanforderungen...
