BRINKMANN PUMPS STA1602 Originalbetriebsanleitung
Inhaltsverzeichnis
Quicklinks
BD3020

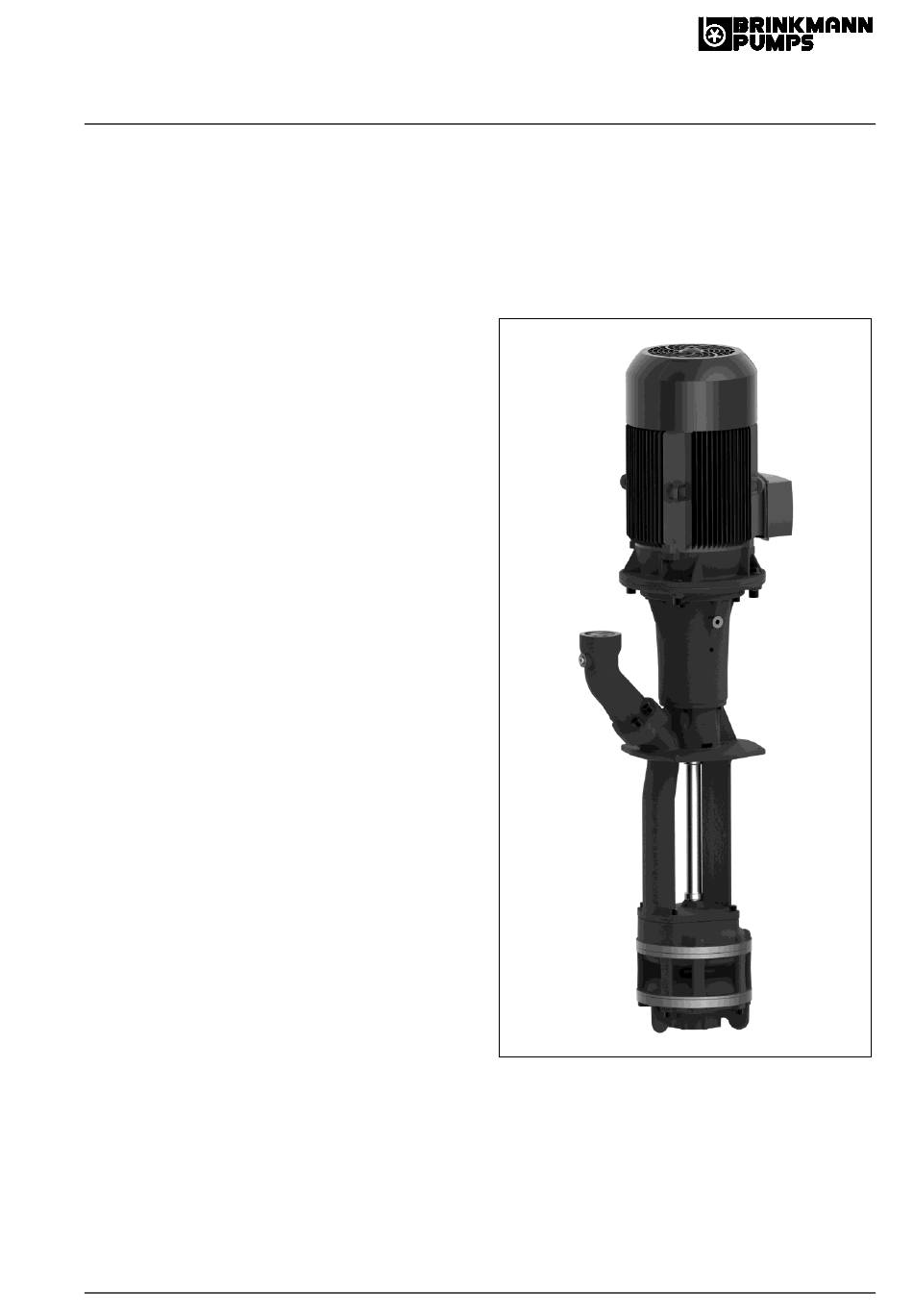

BRINKMANN-Tauchpumpen
STA/SAL1602...2003, SGL1402... 1702
Brinkmann Pumpen
K. H. Brinkmann GmbH & Co. KG
Friedrichstraße 2
D-58791 Werdohl
Tel.: +49-2392 / 5006-0
Fax.: +49-2392 / 5006-180
Änderungen vorbehalten.
© Brinkmann Pumpen
Originalbetriebsanleitung
Ausgabe 01/2023
www.brinkmannpumps.de
sales@brinkmannpumps.de
Bestell - Nr.: BD3020 DEUTSCH
Seite 1 von 10
Inhaltsverzeichnis
Verwandte Anleitungen für BRINKMANN PUMPS STA1602
Inhaltszusammenfassung für BRINKMANN PUMPS STA1602
- Seite 1 BD3020 Originalbetriebsanleitung BRINKMANN-Tauchpumpen STA/SAL1602...2003, SGL1402... 1702 Brinkmann Pumpen K. H. Brinkmann GmbH & Co. KG Friedrichstraße 2 D-58791 Werdohl Tel.: +49-2392 / 5006-0 www.brinkmannpumps.de Fax.: +49-2392 / 5006-180 sales@brinkmannpumps.de Änderungen vorbehalten. Bestell - Nr.: BD3020 DEUTSCH © Brinkmann Pumpen Ausgabe 01/2023 Seite 1 von 10...
-
Seite 2: Inhaltsverzeichnis
Brinkmann - Tauchpumpen der Reihen STA/SAL1602...2003 und SGL1402...1702 Inhaltsverzeichnis Hinweise zur Anleitung ........2 8 Wartung / Instandhaltung ........6 Produktbeschreibung ........2-3 9 Störungen, Ursachen und Beseitigung ....7 Sicherheitshinweise ........... 4 10 Ersatzteile ............8-9 Transport und Zwischenlagern ......4 11 Reparatur ............ -
Seite 3: Technische Daten
/ strom Type Type spez. Gew. 1 l/min H mm h mm g kg dBA / 50 Hz STA1602 / 410 SAL1602 / 420 2150 18,5 / 21,3 / 540 / 550 / 660 / 670 / 910 / 920... -
Seite 4: Sicherheitshinweise
• Berührungsschutz für sich bewegende Teile 3 Sicherheitshinweise (z. B. Kupplungen) darf bei sich in Betrieb be- Die in dieser Betriebsanleitung aufgeführten Si- cherheitshinweise, die bestehenden nationalen findlicher Maschine nicht entfernt werden. Vorschriften zur Unfallverhütung sowie eventuelle • Leckagen (z. B. der Wellendichtung) gefährli- interne Arbeits-, Betriebs- und Sicherheitsvorschrif- cher Fördergüter (z. -
Seite 5: Elektrischer Anschluss
Elektrischer Anschluss 5 Einbau und Anschluss Mechanischer Einbau Während der Montage bzw. Demontage müssen die Pumpen gegen Kippen gesichert werden, z. B. mit der Hilfe von Halteseilen. Alle Arbeiten dürfen nur von qualifiziertem Pumpen müssen sicher befestigt werden. Rohrlei- Fachpersonal an der stillstehenden Pumpe in tungen, Behälter und Pumpen müssen spannungs- freigeschalteten und gegen Wiedereinschalten frei und vibrationsfrei miteinander montiert werden. -
Seite 6: Inbetriebnahme / Außerbetriebnahme
6 Inbetriebnahme / Außerbetriebnahme Inbetriebnahme ACHTUNG Sollte es zu einer Blockierung der Pumpe kom- Nach dem elektrischen Anschluss den Klemmen- men, Pumpe außer Betrieb nehmen (siehe kasten schließen, den Motor kurz (max. 30 s) Punkt 6.2) und im ausgebauten Zustand in- einschalten und die Drehrichtung z. -
Seite 7: Störungen, Ursachen Und Beseitigung
9 Störungen, Ursachen und Beseitigung Störungen Ursachen Beseitigung Motor läuft nicht an, kein Laufge- Unterbrechung in mindestens zwei Unterbrechung an Sicherungen, räusch Leitungen der Stromversorgung Klemmen bzw. Zuleitung beseiti- gen. Motorschutzschalter hat ausgelöst Motorschutzschalter überprüfen Motor läuft nicht an, Brummge- Unterbrechung in einer Leitung der Wie oben räusch... -
Seite 8: Ersatzteile
10 Ersatzteile 10.1 Ersatzteilliste für die Brinkmann Tauch- pumpen der Reihen STA/SAL1602...2003, SGL1402...1702 Pos Benennung Motor Lagergehäuse Scheibenfeder DIN 6888 Lagerwelle Kugellager DIN 628 Kugellager DIN 628 Zyl. Schraube DIN 912 Lagerdeckel Kupplung 10 Nilos Ring 11 Gewindestift DIN 705 13 Wellenmutter 14 Distanzscheibe 16 Zyl. -
Seite 9: Montage Der Steckwelle Und Der Verlängerungswelle
10.2 Hinweise zur Ersatzteilbestellung 11.2 Montage der Steckwelle und der Verlänge- Ersatzteile, vom Werk lieferbar. rungswelle Normteile sind nach Muster im freien Handel zu ACHTUNG beziehen. Die Bestellung von Ersatzteilen sollte folgendes Kontaktflächen von Steckwelle (2) innen und beinhalten: Motorwelle (3) reinigen. Sie dürfen nicht gefettet oder geölt sein. -
Seite 10: Eg-Konformitätserklärung
