Montage- und
Bedienungsanleitung
Mounting instruction and
operating manual

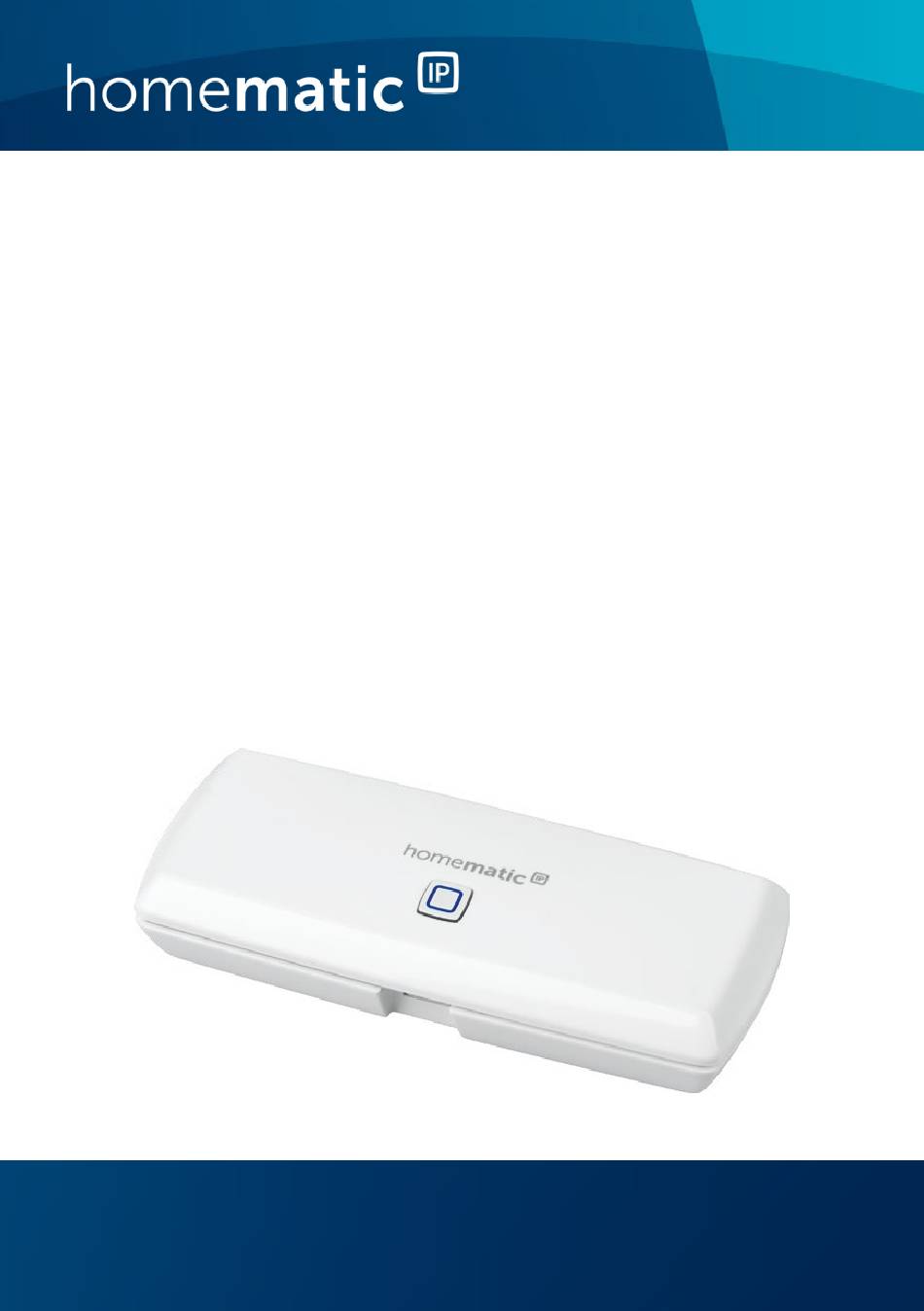

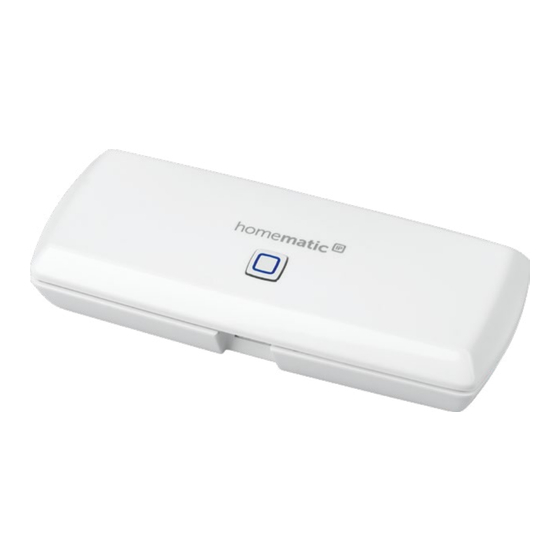

Homematic IP WLAN Access Point
(DE)
Homematic IP WLAN Access Point
(EN)
HmIP-WLAN-HAP
S. 2
p. 29

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für HomeMatic IP HmIP-WLAN-HAP

Inhaltszusammenfassung für HomeMatic IP HmIP-WLAN-HAP

  • Seite 1 Montage- und Bedienungsanleitung Mounting instruction and operating manual Homematic IP WLAN Access Point S. 2 (DE) Homematic IP WLAN Access Point p. 29 (EN) HmIP-WLAN-HAP...

  • Seite 2: Lieferumfang

    Lieferumfang Anzahl Bezeichnung Homematic IP WLAN Access Point USB-Steckernetzteil (5 V /550 mA) Bedienungsanleitungen Beiblatt mit Sicherheitshinweisen Dokumentation © 2020 eQ-3 AG Deutschland Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf diese Anleitung auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren verviel- fältigt oder verarbeitet werden.

  • Seite 3: Inhaltsverzeichnis

    Befehl nicht bestätigt ............19 Duty Cycle ................19 WLAN-Frequenzband ............20 Fehlercodes und Blinkfolgen ..........21 Wiederherstellung der Werkseinstellungen ....23 Zurücksetzen des Homematic IP WLAN Access Points ..................24 Zurücksetzen und Löschen der gesamten Installation 24 Wartung und Reinigung ..........25 Allgemeine Hinweise zum Funkbetrieb .....26...

  • Seite 4: Hinweise Zur Anleitung

    Hinweise zur Anleitung Hinweise zur Anleitung Lesen Sie diese Anleitung sorgfältig, bevor Sie Ihre Homematic IP Geräte in Betrieb nehmen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf! Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Anleitung.

  • Seite 5: Gefahrenhinweise

    Gefahrenhinweise Gefahrenhinweise Bei Sach- oder Personenschaden, die durch un- sachgemäße Handhabung oder Nichtbeachten der Gefahrenhinweise verursacht werden, über- nehmen wir keine Haftung. In solchen Fällen er- lischt jeder Gewährleistungsanspruch! Für Folge- schäden übernehmen wir keine Haftung! Verwenden Sie das Gerät nicht, wenn es von au- ßen erkennbare Schäden z.
  • Seite 6 Gefahrenhinweise Das Gerät ist kein Spielzeug! Erlauben Sie Kindern nicht damit zu spielen. Lassen Sie das Verpa- ckungsmaterial nicht achtlos liegen. Plastikfolien/ -tüten, Styroporteile etc. können für Kinder zu einem gefährlichen Spielzeug werden. Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verän- dern des Gerätes nicht gestattet.

  • Seite 7: Funktion Und Geräteübersicht

    Einheit des Homematic IP Smart-Home-Systems und kommuniziert über das Homematic IP Funkprotokoll. Das Gerät verbindet das Smartphone über die Home- matic IP Cloud mit den Homematic IP Geräten und gibt Konfigurations- und Bedienbefehle aus der App an die Homematic IP Geräte weiter.
  • Seite 8 Funktion und Geräteübersicht Geräteübersicht: Systemtaste und LED Micro-USB-Schnittstelle QR-Code, Gerätenummer (SGTIN) und Passwort...

  • Seite 9: Inbetriebnahme

    Inbetriebnahme Inbetriebnahme Installieren Sie zunächst die Homematic IP App auf Ihrem Smartphone und nehmen Sie den Homematic IP WLAN Access Point in Betrieb, wie im nachfolgenden Abschnitt beschrieben. Nach erfolgreicher Inbetriebnahme können Sie weitere Homematic IP Geräte hinzufügen und in Ihr System integrieren.
  • Seite 10 Inbetriebnahme WLAN 2,4 GHz Android...

  • Seite 11: Einrichtung

    Sie sich an Ihren Fachhändler. Zur Installation des Homematic IP WLAN Access Points benötigen Sie die kostenlose Homematic IP App für And- roid oder iOS. Laden Sie die App im jeweiligen App-Store herunter und installieren diese auf Ihrem Smartphone.

  • Seite 12: Übertragung Der Wlan-Zugangsdaten

    Inbetriebnahme stellt der Homematic IP WLAN Access Point ein eigenes WLAN-Netzwerk bereit, mit dem das Smartphone zur Übertragung der Zugangsdaten verbunden werden muss. 4.2.1 Übertragung der WLAN-Zugangsdaten Rubbeln Sie den QR-Code-Aufkleber (C) und den • Text auf der Rückseite des Geräts vollständig frei.
  • Seite 13 Inbetriebnahme Homematic IP • Alternativ können Sie die SGTIN und den Key des Geräteaufklebers manuell in die App eingeben. Homematic IP 1 2 3 4 5 6...
  • Seite 14 Steckdose an. Für die Übertragung der Daten muss die LED (A) • des Homematic IP WLAN Access Points dauerhaft weiß leuchten. Sollte die LED (A) des Homematic IP WLAN Access Point magentafarben leuchten oder gelb blinken, betätigen Sie die Systemtaste (A).
  • Seite 15 Inbetriebnahme • Prüfen Sie, ob Ihr Smartphone mit dem gleichen WLAN-Netzwerk verbunden ist, mit dem sich auch der Homematic IP WLAN Access Point ver- binden soll. • Geben Sie das Passwort Ihres WLAN-Netzwerks in die App ein und starten Sie die Übertragung.

  • Seite 16: Alternative Übertragung Der Wlan-Zugangsdaten

    Inbetriebnahme 4.2.2 Alternative Übertragung der WLAN-Zugangs- daten Alternativ kann der Homematic IP WLAN Access Point ein eigenes WLAN-Netzwerk öffnen, um die Zugangs- daten Ihres WLAN-Netzwerks zu übertragen. In diesem Fall muss das Smartphone in das WLAN-Netzwerk des Homematic IP WLAN Access Points wechseln.
  • Seite 17 Wenn die LED dauerhaft blau leuchtet, wurde die Verbin- dung zum Server erfolgreich aufgebaut. Verbinden Sie Ihr Smartphone nun wieder mit dem WLAN-Netzwerk mit dem der Homematic IP WLAN Access Point verbunden wurde. Fahren Sie mit Kapitel „4.3 Einrichtung abschließen“ auf...

  • Seite 18: Einrichtung Abschließen

    Bestätigen Sie in der App, dass die LED (A) Ihres • Homematic IP WLAN Access Points dauerhaft blau leuchtet. • Der Homematic IP WLAN Access Points wird am Server registriert. Dieses kann einige Minuten dauern. Bitte warten Sie. • Bei erfolgreicher Registrierung drücken Sie die Systemtaste (A) Ihres Homematic IP WLAN Ac- cess Points zur Bestätigung.

  • Seite 19: Fehlerbehebung

    Erreichen des 1 %-Limits nicht mehr senden, bis diese zeitliche Begrenzung vorüber ist. Gemäß dieser Richtlinie, werden Homematic IP Geräte zu 100 % nor- menkonform entwickelt und produziert. Im normalen Betrieb wird der Duty Cycle in der Regel nicht erreicht.

  • Seite 20: Wlan-Frequenzband

    Nach kurzer Zeit (max. 1 Stunde) ist die Funktion des Ge- rätes wiederhergestellt. WLAN-Frequenzband Der Homematic IP WLAN Access Point arbeitet im 2,4  GHz-Frequenzband. Ein Betrieb im 5 GHz-Frequenz- band ist nicht möglich. Achten Sie daher darauf, dass sich Ihr Smartphone während der Einrichtung des Homema- tic IP WLAN Access Point im 2,4 GHz-Frequenzband be-...

  • Seite 21: Fehlercodes Und Blinkfolgen

    Fehlerbehebung Fehlercodes und Blinkfolgen Blinkcode Bedeutung Lösung Dauerhaft Homematic IP Warten Sie kurz und oranges WLAN Access achten Sie auf das Leuchten Point startet folgende Blinkver- halten. Schnelles Verbindung Warten Sie, bis die blaues zum Server wird Verbindung aufge- Blinken...
  • Seite 22 Fehlerbehebung Dauerhaft Modus zur Konfigurieren Sie weißes Übertragung der die WLAN-Zugangs- Leuchten WLAN-Zugangs- daten (s. „4.2.1 daten Übertragung der WLAN-Zugangsda- ten“ auf Seite 12). Schnelles Identifizierung Folgen Sie den weißes des Smartpho- Anweisungen in Blinken nes als Überträ- der App, um die ger der WLAN- Übertragung WLAN- Zugangsdaten...

  • Seite 23: Wiederherstellung Der Werkseinstellungen

    Versuchen Sie es tes Leuchten fehlgeschlagen erneut. Wiederherstellung der Werksein- stellungen Die Werkseinstellungen des Homematic IP WLAN Access Points sowie die der gesamten Installation können wie- derhergestellt werden. Die Vorgänge unterscheiden sich wie folgt: • Zurücksetzen des WLAN Access Points: Hier werden nur die Werkseinstellungen des WLAN Access Points wiederhergestellt.

  • Seite 24: Zurücksetzen Des Homematic Ip Wlan Access Points

    Wiederherstellung der Werkseinstellungen Zurücksetzen des Homematic IP WLAN Access Points Um die Werkseinstellungen des Homematic IP WLAN Ac- cess Points wiederherzustellen, gehen Sie wie folgt vor: • Trennen Sie den WLAN Access Point von der Stromversorgung, indem Sie das USB-Stecker- netzteil herausziehen.

  • Seite 25: Wartung Und Reinigung

    Wartung und Reinigung • Setzen Sie den WLAN Access Point wie zuvor be- schrieben zurück. • Warten Sie mindestens 10 Sekunden, bis die LED (A) wieder dauerhaft blau leuchtet. • Führen Sie unmittelbar danach das Zurücksetzen zum zweiten Mal durch, indem Sie den WLAN Access Point erneut von der Stromversorgung trennen und alle zuvor beschriebenen Schritte wiederholen.

  • Seite 26: Allgemeine Hinweise Zum Funkbetrieb

    Gegebenheiten vor Ort eine wich- tige Rolle. Hiermit erklärt die eQ-3 AG, Maiburger Str. 29, 26789 Leer, Deutschland, dass der Funkanlagentyp Homema- tic IP HmIP-WLAN-HAP der Richtlinie 2014/53/EU ent- spricht. Der vollständige Text der EU-Konformitätserklä- rung ist unter der folgenden Internetadresse verfügbar: www.homematic-ip.com...

  • Seite 27: Technische Daten

    Technische Daten Technische Daten Geräte-Kurzbezeichnung: HmIP-WLAN-HAP Versorgungsspannung: Versorgungsspannung Steckernetzteil (Eingang): 100 V-240 V/50 Hz Stromaufnahme: 400 mA max./80 mA typ. Leistungsaufnahme Ruhebetrieb: 400 mW Schutzart: IP20 Umgebungstemperatur: 5 bis 35 °C Abmessungen (B x H x T): 100 x 40 x 19 mm...
  • Seite 28 Technische Daten Entsorgungshinweis Gerät nicht im Hausmüll entsorgen! Elektroni- sche Geräte sind entsprechend der Richtlinie über Elektro- und Elektronik-Altgeräte über die örtlichen Sammelstellen für Elektronik-Altgeräte zu entsorgen. Konformitätshinweis Das CE-Zeichen ist ein Freiverkehrszeichen, das sich ausschließlich an die Behörden wendet und keine Zusicherung von Eigenschaften beinhaltet.

  • Seite 29: Package Contents

    Package contents Quantity Description Homematic IP WLAN Access Point USB mains adapter (5 V , 550 mA) Operating manuals Supplement sheet with safety instructions Documentation © 2020 eQ-3 AG, Germany All rights reserved. Translation from the original version in Ger- man.
  • Seite 30 WLAN frequency range ............. 46 Error codes and flashing sequences .......47 Restore factory settings ..........49 Resetting the Homematic IP WLAN Access Points ..49 Resetting and deleting the entire installation ....50 Maintenance and cleaning ........... 51 General information about radio operation ..... 51...

  • Seite 31: Information About This Manual

    Information about this manual Read this manual carefully before beginning operation with your Homematic IP components. Keep the manual so you can refer to it at a later date if you need to. If you hand over the device to other persons for use, hand over this manual as well.
  • Seite 32 Hazard information Do not use the device if there are signs of dam- age to the housing, control elements or connect- ing sockets, for example, or if it demonstrates a malfunction. If you have any doubts, please have the device checked by an expert. The device may only be operated indoors and must be protected from the effects of moisture, vibrations, solar or other methods of heat radia-...
  • Seite 33 Hazard information Always lay cables in such a way that they do not become a risk to people and domestic animals. The device may only be operated within residen- tial buildings. Using the device for any purpose other than that described in this operating manual does not fall within the scope of intended use and shall invali- date any warranty or liability.

  • Seite 34: Function And Device Overview

    Function and device overview Function and device overview The Homematic IP WLAN Access Point is the central ele- ment of the Homematic IP smart home system and com- municates with the Homematic IP radio protocol. It connects smartphones via the Homematic IP cloud...
  • Seite 35 Function and device overview Device overview System button and LED Micro USB port QR code, device number (SGTIN) and password...

  • Seite 36: Start-Up

    Start-up First install the Homematic IP app on your smartphone and set up your Homematic IP WLAN Access Point as de- scribed in the following section. Once your device has been set up successfully, you can add and integrate new Homematic IP devices to your system.
  • Seite 37 Start-up WLAN 2,4 GHz Android...

  • Seite 38: Set-Up

    For installation of the Homematic IP WLAN Access Point you will need the free Homematic IP app for Android and iOS. Download the app in the respective app store and install it on your smartphone.

  • Seite 39: Transmission Of Wlan Access Data

    Scratch off the QR Code sticker (C) and the text on the back of the device completely. • Start the Homematic IP app on your smartphone. • Follow the instructions in the app to set up the Homematic IP WLAN Access Point.
  • Seite 40 1 2 3 4 5 6 • Connect the supplied USB plug-in power supply unit to the interface (B) and to a mains socket. For the data transmission, the LED (A) of the • Homematic IP WLAN Access Point has to light up...
  • Seite 41 IP WLAN Access Point lights up magenta or flashes yellow, press the system button (A). • Make sure that your smartphone is connected to the same WLAN network as the Homematic IP WLAN Access Point. • Enter the password of your WLAN network in the app and start the transmission.

  • Seite 42: Alternative Transmission Of Wlan Access Data

    39). 4.2.2 Alternative transmission of WLAN access data Alternatively, the Homematic IP WLAN Access Point can open its own WLAN network to transmit the access data of your WLAN network. In this case, the smartphone must change into the WLAN network of the Homematic ...
  • Seite 43 WLAN Access Point: Name (SSID): HmIP-WLAN-HAP-xxxx (xxxx = last four digits of the device number/SGTIN, no pass- word required) If you have entered the data of the device sticker manually, you are now asked to enter the pass- word (PW).

  • Seite 44: Finishing Set-Up

    The Homematic IP WLAN Access Point is now set up and ready for use. After the Homematic IP WLAN Access Point has been set- up successfully, you can teach-in additional Homemat- ic IP devices. For further information, please refer to the...

  • Seite 45: Troubleshooting

    Troubleshooting For further information about operation via the app and configuration of the Homematic IP system, please refer to the Homematic IP User Guide (available in the download area at www.homematic-ip.com). Troubleshooting Command not confirmed If at least one receiver does not confirm a command, this may be caused by radio interference (see “8 General...

  • Seite 46: Wlan Frequency Range

    Therefore, make sure that your smartphone is in 2.4 GHz frequency range while setting up the Homematic IP WLAN Access Point. If this is not the case, deactivate the 5 GHz frequency range of your...

  • Seite 47: Error Codes And Flashing Sequences

    Troubleshooting Error codes and flashing sequences Flashing Meaning Solution code Permanent Homematic IP Wait shortly and orange WLAN Access observe the sub- lighting Point starts sequent flashing behaviour. Fast blue Connection to Wait until the con- flashing the server is be-...
  • Seite 48 Troubleshooting Permanent Mode for trans- Configure the white lighting mission of WLAN WLAN access data access data (see “4.2.1 Trans- mission of WLAN access data” on page 39). Fast white Identification of Follow the instruc- flashing the smartphone tions in the app to as transmitter start the transmis- of the WLAN...

  • Seite 49: Restore Factory Settings

    Restore factory settings Restore factory settings The factory settings of your Homematic IP WLAN Access Point and of the entire installation can be restored. The operations distinguish as follows: • Resetting the WLAN Access Point: Here, only the factory settings of the WLAN Ac- cess Point will be restored.

  • Seite 50: Resetting And Deleting The Entire Installation

    Restore factory settings 4 seconds, until the LED lights up green. If the LED lights up red, please try again. • Release the system button to finish the proce- dure. The device will perform a restart and the WLAN Access Point is being reset.

  • Seite 51: Maintenance And Cleaning

    Maintenance and cleaning Maintenance and cleaning The product does not require any maintenance. Enlist the help of an expert to carry out any re- pairs. Clean the device using a soft, lint-free cloth that is clean and dry. Do not use any detergents containing solvents, as they could corrode the plastic housing and label.

  • Seite 52: Technical Specifications

    Technical specifications Homematic  IP HmIP-WLAN-HAP is compliant with Di- rective 2014/53/EU. The full text of the EU declaration of conformity is available at www.homematic-ip.com Technical specifications Device short name: HmIP-WLAN-HAP Supply voltage: 5 VDC Supply voltage plug-in mains adapter (input):...
  • Seite 53 Technical specifications Instructions for disposal Do not dispose of the device with regular domes- tic waste! Electronic equipment must be dis- posed of at local collection points for waste elec- tronic equipment in compliance with the Waste Electrical and Electronic Equipment Directive. Information about conformity The CE sign is a free trading sign addressed ex- clusively to the authorities and does not include...
