O
O
P
P
T
T
I
I
M
M
A
A
V
V
A
A
R
R
I
I
A
A
N
N
T
T
Bild 5

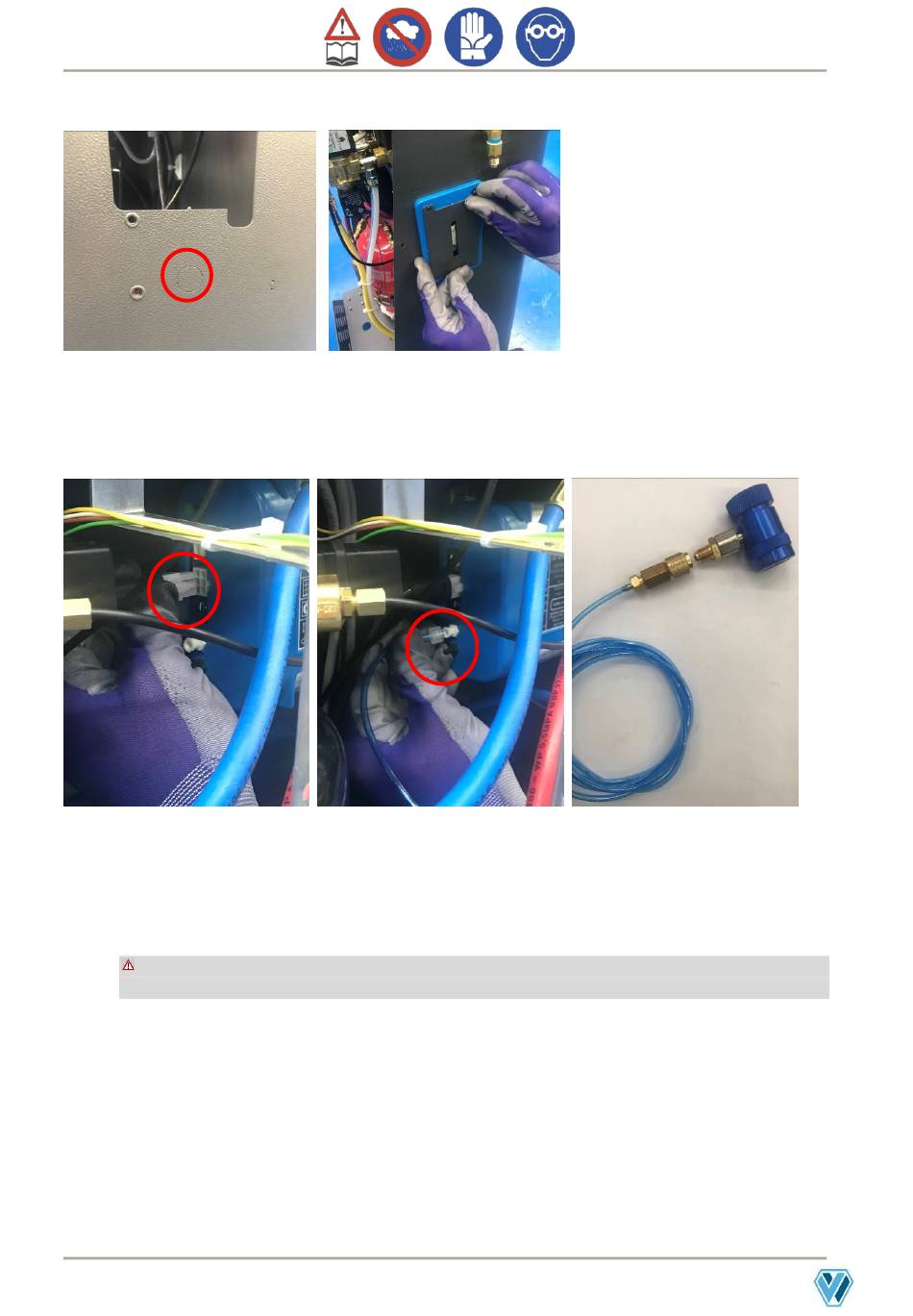

h) Schließen Sie das elektrische Anschlusskabel auf der Rückseite des Analysegerätes an (Bild 7).
i)
Schließen Sie die Leitung hydraulisch an den Anschluss am Analysegerät an (Bild 8).
j)
Schließen Sie die entsprechende Schnellkupplung an das Ende der Leitung an (Bild 9).
Bild 7
k) Bei OPTIMA-Geräten muss das Analysegerät an das Hauptsteuermodul angeschlossen werden.
l)
Entfernen Sie die 2 seitlichen Schrauben, mit denen das Steuermodul befestigt ist, lösen Sie die
2 unteren Schrauben und klappen Sie dann die gesamte Platte nach unten (Bild10).
WICHTIGER HINWEIS! Am OPTIMA-Gerät muss das Analysegerät an den grünen
Stecker angeschlossen werden (Bild 11).
Bild 6
Bild 8
4
D
D
E
E
Bild 9
U
U
T
T
S
S
C
C
H
H
