1.1.
I
NSTALLATION
a) Vergewissern Sie sich, dass das Gerät von der Steckdose getrennt ist und der Hauptschalter 76
auf 0 steht.
b) Entfernen Sie die vordere Kunststoffabdeckung 85, indem Sie die 4 seitlichen und die 2 oberen
Befestigungsschrauben abschrauben.

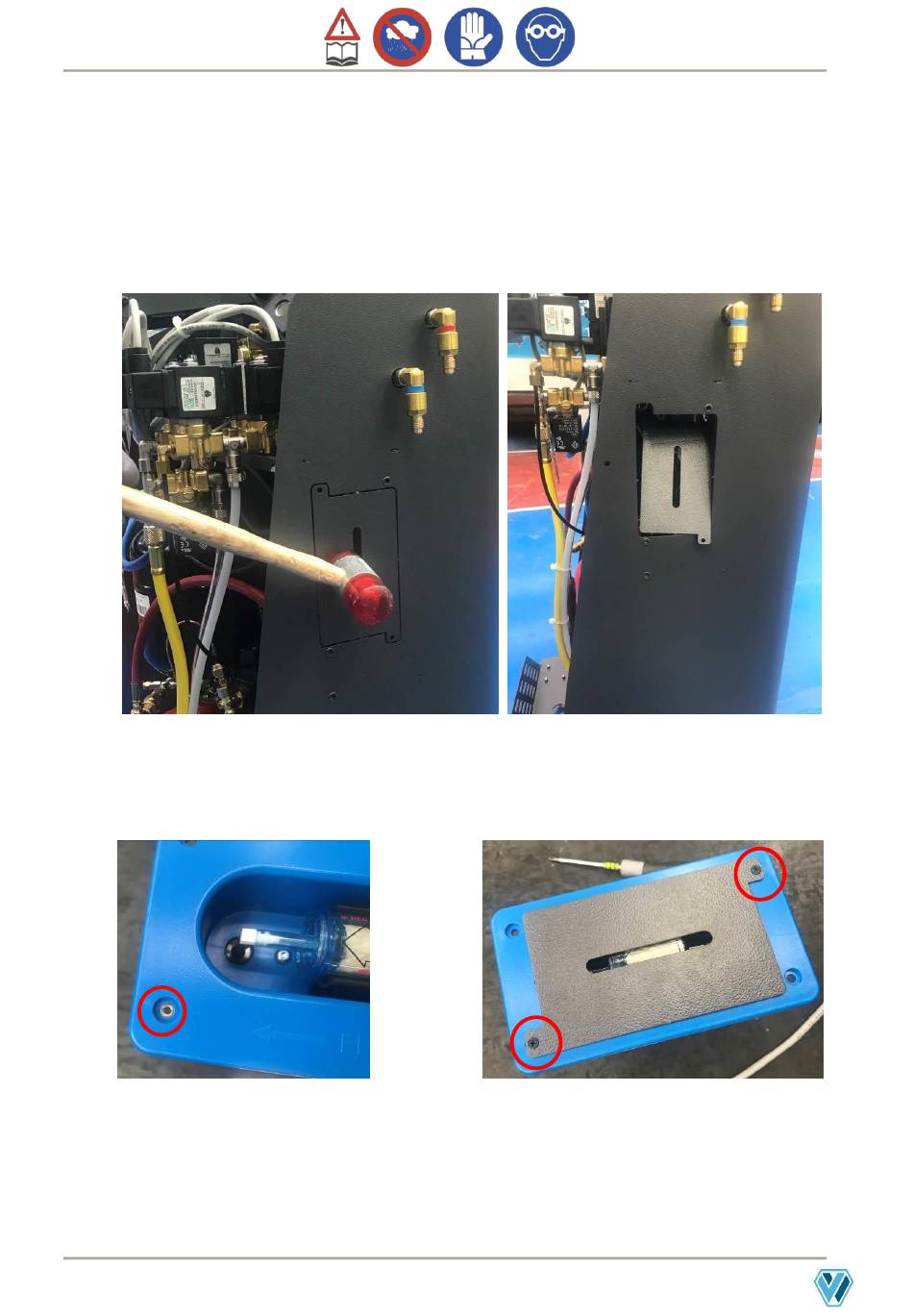

c) Entfernen Sie die Montagetür des Analysegerätes (Bilder 1 und 2)
Bild 1
d) Setzen Sie die 2 Gewindebuchsen in die Montagebohrungen des Analysegerätes ein (Bild 3).
e) Bringen Sie die zuvor entfernte Tür an der Oberseite des Analysegerätes an (Bild 4).).
Bild 3
f)
Entfernen Sie die runde Lochabdeckung und führen Sie dann den Anschlussschlauch des
Analysegerätes durch die Kabelverschraubung (Bild 5).
g) g) Setzen Sie das Analysegerät in Position und drehen Sie die beiden Befestigungsschrauben ein
(Bild 6).
Bild 2
Bild 4
3
