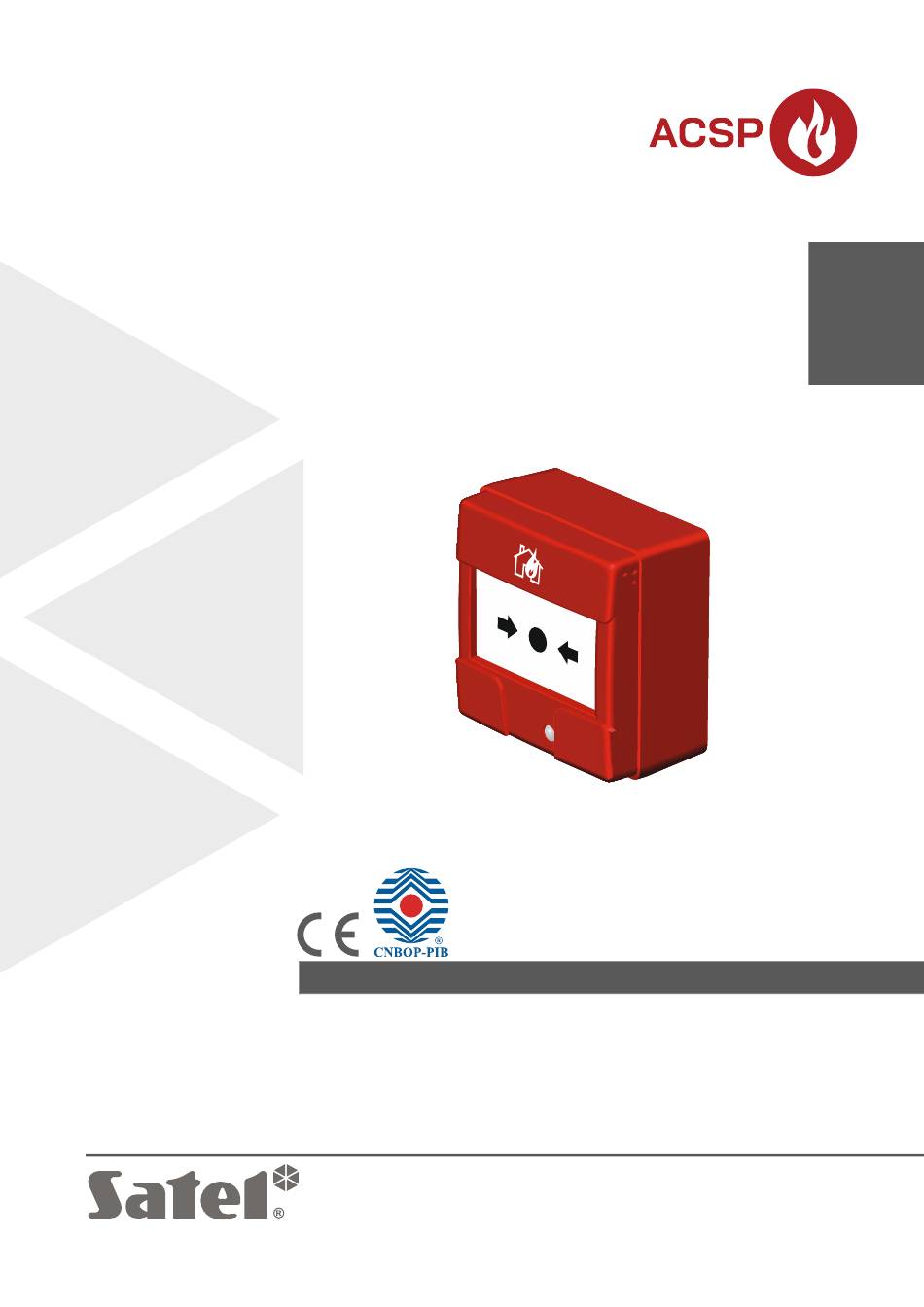

- Seite 1 Adressierbarer Handfeuermelder für Außenbereich ROP-401/EU Firmwareversion 1.00 rop-401_de 01/23 SATEL sp. z o.o. • ul. Budowlanych 66 • 80-298 Gdańsk • POLEN Tel. +48 58 320 94 00 www.satel.pl...
- Seite 2 WICHTIG Das Gerät soll durch qualifiziertes Fachpersonal installiert werden. Bevor Sie zur Installation übergehen, lesen Sie bitte sorgfältig diese Anleitung, um eventuelle Fehler und dadurch eine fehlerhafte Funktion oder Beschädigungen an der Anlage zu vermeiden. Alle elektrischen Anschlüsse sind bei abgeschalteter Stromversorgung auszuführen. Eingriffe in die Konstruktion, eigenmächtige Reparaturen oder Änderungen, die vom Hersteller nicht erlaubt sind, lassen die Garantie entfallen.
- Seite 3 Diese Anleitung bezieht sich auf den adressierbaren Handfeuermelder ROP-401/EU für den Außenbereich. ermöglicht manuelle Alarmauslösung einer Handfeuermelder ROP-401 Branderkennung. Der Handmelder ist für den Betrieb in der Melderlinie der adressierbaren Brandmelderzentrale ACSP-402 vorgesehen. 1. Eigenschaften Wiederverwendbare Kunststoffscheibe. Schlüssel ermöglicht: –...
- Seite 4 ROP-401 SATEL 3. Installation Alle elektrischen Anschlüsse sind bei abgeschalteter Stromversorgung auszuführen. Der Handfeuermelder ROP-401 kann im Außenbereich und in Innenräumen montiert werden, wo Wasserdampf kondensieren kann. Bei der Wahl des Montageortes beachten Sie, dass der Handfeuermelder gut sichtbar und leicht zugänglich sein sollte.
- Seite 5 SATEL ROP-401...
- Seite 6 ROP-401 SATEL 9. Schließen Sie die Leitungen der Melderlinie an den Handfeuermelder an (Abb. 7 – Ringleitung (Loop); Abb. 8 – Stichleitung). An die Klemmen A+ und A- schließen Sie die Leitungen von der Zentrale / einem anderen Gerät an. An die Klemmen B+ und B- schließen Sie die Leitungen zum anderen Gerät / Zentrale an.
- Seite 7 SATEL ROP-401 10. Mit den Schrauben fixieren Sie den Handfeuermelder an das Montagegehäuse (Abb. 9-10). 11. Legen Sie die Scheibe ein (Abb. 11-12). 12. Setzen Sie den Deckel wieder auf (Abb. 13-14). 13. Stecken Sie den Schlüssel in die Öffnung im Unterteil des Handfeuermelders und ziehen...
- Seite 8 ROP-401 SATEL...
- Seite 9 SATEL ROP-401 4. ROP-FLAP Auf dem Handfeuermelder können Sie eine transparente Schutzklappe montieren, die vor versehentlichem Auslösen schützt: ROP-FLAP (Abb. 16). Die Schutzklappe ist separat zu erwerben. 5. Wartung regelmäßig gewartet werden. Elemente Brandmeldesystems müssen benötigt regelmäßige Wartungs- Der Handfeuermelder ROP-401 Instandhaltungsarbeiten, die mindestens alle 6 Monaten durchgeführt werden sollen.
- Seite 10 ROP-401 SATEL 6. Technische Daten Spannungsversorgung ..................18...26 V DC Ruhestromaufnahme ....................0,17 mA Stromaufnahme im Alarmmodus ................... 0,45 mA Betriebstemperaturbereich ................... -25°C...+70°C Max. Feuchtigkeit ........................ 95% Schutzart ..........................IP66 Abmessungen ohne Halter ............... 87 x 87 x 53 mm mit Haltern ...............
- Seite 11 Der Handfeuermelder vom Typ ROP-401/EU erhielt von CNBOP-PIB in Józefów die Zulassungsbescheinigung Nr. 4848/2023. Die Zulassungsbescheinigung können Sie von unserer Website www.satel.pl herunterladen. SATEL Sp. z o.o. • ul. Budowlanych 66 • 80-298 Gdańsk • POLEN 1438 1438-CPR-0887 Leistungserklärung DOP/CPR/0887 EN 54 11:2001+A1:2005 Brandsicherheit.
