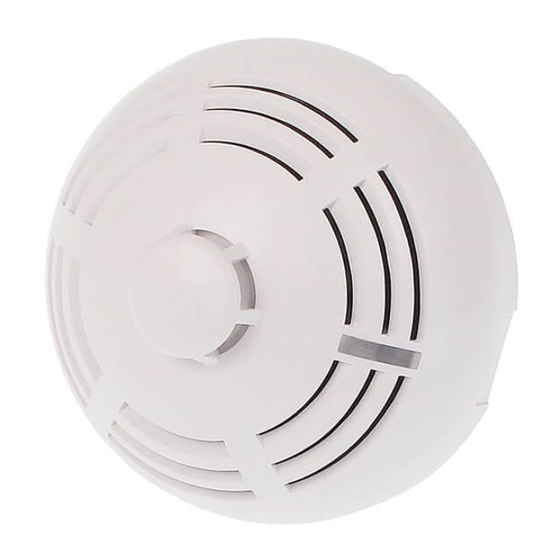

- Seite 1 TSD-1 Rauch- und Wärmemelder Firmwareversion 1.00 tsd-1_de 11/19 SATEL sp. z o.o. • ul. Budowlanych 66 • 80-298 Gdańsk • POLEN Tel. +48 58 320 94 00 www.satel.eu...
- Seite 2 Eingriffe in die Konstruktion, eigenmächtige Reparaturen oder Änderungen, die vom Hersteller nicht erlaubt sind, lassen die Garantie entfallen. Das Ziel der Firma SATEL ist ständig die höchste Qualität der Produkte zu gewährleisten, was zu Veränderungen in der technischen Spezifikation und der Software führt. Aktuelle Informationen über die eingeführten Änderungen sind auf unserer...
- Seite 3 Der TSD-1 Mehrsensormelder ermöglicht die Brandfrüherkennung schon bei der Rauchentstehung und/oder beim Temperaturanstieg. Die Anleitung bezieht sich auf den Melder mit der Elektronikversion 1.5 oder höher. 1. Eigenschaften Auswahl des Betriebsmodus des Melders: – Rauch- und Wärmeerkennung; – Raucherkennung;...
-
Seite 4: Erkennung Von Verschmutzung Der Optischen Kammer
Relaiskontakte im Normalzustand geöffnet (NO) oder geschlossen (NC) sein sollen. Wenn Sie den Ausgang an eine Alarmzentrale von SATEL anschließen, können Sie die eingebauten Abschlusswiderstände (2 x 1,1 k) verwenden. Der Eingang der Zentrale sollte als 2EOL programmiert werden. -
Seite 5: Montage
SATEL TSD-1 Flur, Vorzimmer etc. Küche. Keller. grundsätzlicher Montageort des Melders. zusätzlicher Montageort des Melders. 4. Montage Alle elektrischen Anschlüsse sind bei abgeschalteter Stromversorgung auszuführen. 1. Nehmen Sie die Staubschutzkappe ab. 2. Drehen Sie den Deckel gegen den Uhrzeigersinn (Abb. 8) und nehmen Sie ihn ab (Abb. 9). -
Seite 6: Anschluss Der Leitungen
TSD-1 SATEL Position des Schalters Nummer des Parameter Schalters Typ des Relais Alarmspeicher Wärmeerkennung Raucherkennung Tabelle 2. Konfigurationsmethode der Betriebsparameter des Melders mittels DIP-Schalter von der Abbildung 4. Wenn Sie die Rauch- und Wärmeerkennung ausschalten, wird der Melder einen Fehler durch Blinken der LED anzeigen. -
Seite 7: Reinigung Der Optischen Kammer
SATEL TSD-1 5. Instandhaltung Zwecks Betriebskontrolle soll der Melder regelmäßig geprüft werden. Die periodischen Kontrollen sollen mindestens einmal alle 6 Monate durchgeführt werden. 6. Reinigung der optischen Kammer Es wird empfohlen, die optische Kammer mindestens einmal im Jahr zu reinigen. Die Reinigung der Kammer ist notwendig, wenn die LED die Kammerverschmutzung signalisiert (1 Blitz alle 30 Sekunden). -
Seite 8: Technische Daten
Richtlinie 89/106/EWG des Rates; EMC Richtlinie 2014/30/EU über die elektromagnetische Verträglichkeit. Die Zertifizierungsstelle CNBOP-PIB in Józefów erstellte für den Rauch- und Wärmemelder TSD-1 das Zertifikat der Leistungsbeständigkeit des Bauprodukts 1438-CPR-0687. Das Zertifikat bestätigt die Übereinstimmung mit den Anforderungen der Normen EN 54-5:2000+A1:2002 und EN 54-7:2000+A1:2002+A2:2006.
