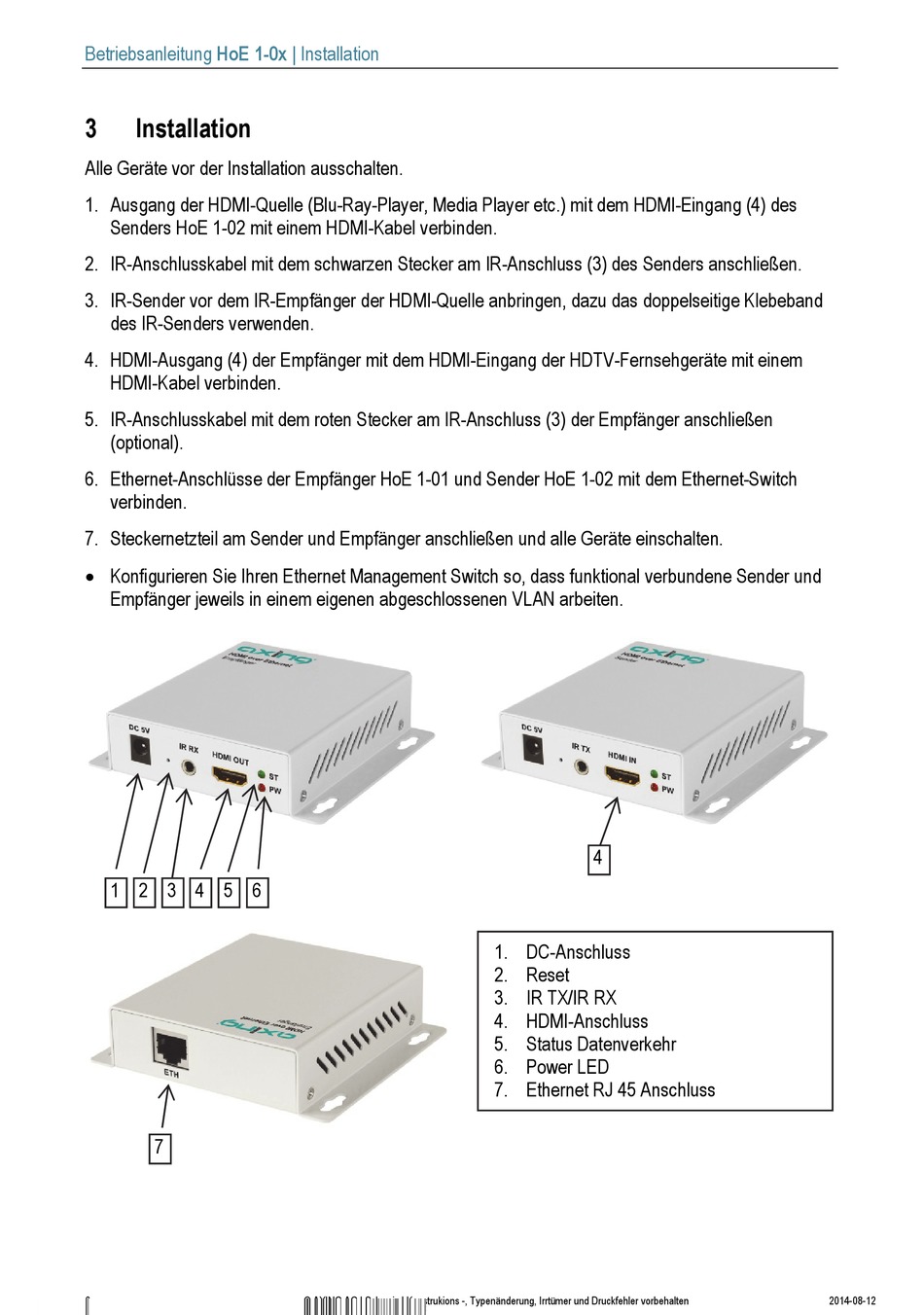

Betriebsanleitung HoE 1-0x | Installation
3
Installation
Alle Geräte vor der Installation ausschalten.
1. Ausgang der HDMI-Quelle (Blu-Ray-Player, Media Player etc.) mit dem HDMI-Eingang (4) des
Senders HoE 1-02 mit einem HDMI-Kabel verbinden.
2. IR-Anschlusskabel mit dem schwarzen Stecker am IR-Anschluss (3) des Senders anschließen.
3. IR-Sender vor dem IR-Empfänger der HDMI-Quelle anbringen, dazu das doppelseitige Klebeband
des IR-Senders verwenden.
4. HDMI-Ausgang (4) der Empfänger mit dem HDMI-Eingang der HDTV-Fernsehgeräte mit einem
HDMI-Kabel verbinden.
5. IR-Anschlusskabel mit dem roten Stecker am IR-Anschluss (3) der Empfänger anschließen
(optional).
6. Ethernet-Anschlüsse der Empfänger HoE 1-01 und Sender HoE 1-02 mit dem Ethernet-Switch
verbinden.
7. Steckernetzteil am Sender und Empfänger anschließen und alle Geräte einschalten.
Konfigurieren Sie Ihren Ethernet Management Switch so, dass funktional verbundene Sender und
Empfänger jeweils in einem eigenen abgeschlossenen VLAN arbeiten.
1 2 3
4
5 6
7
6
© AXING AG | Schweiz | Konstrukions -, Typenänderung, Irrtümer und Druckfehler vorbehalten
4
1. DC-Anschluss
2. Reset
3. IR TX/IR RX
4. HDMI-Anschluss
5. Status Datenverkehr
6. Power LED
7. Ethernet RJ 45 Anschluss
2014-08-12
