Chère cliente, cher client,
Nous vous remercions d'avoir choisi ce double interrupteur
tactile connecté.
Afin d'utiliser au mieux votre nouveau produit, veuillez lire
attentivement ce guide de démarrage rapide et respecter les
consignes et astuces suivantes.
Contenu
Interrupteur
2 vis pour fixation
Guide de démarrage rapide
Application recommandée :
L'utilisation du produit requiert une application capable d'établir
une connexion entre votre appareil connecté et votre appareil
mobile. Téléchargez l'application gratuite ELESION sur Google
Play Store (Android) ou sur l'App Store (iOS).
Caractéristiques techniques
100 – 240 V AC, 50/60 Hz
Alimentation
Puissance max.
800 W
2400,0 – 2483,5 MHz
Fréquence radio
Puissance d'émission max.
3,89 dBm
Surface
Verre robuste
Compatibilité :
Alexa, Google Assistant
Surface de l'interrupteur
Lumineux
Réseau Internet sans fil
Utilisation
Tactile
Application
ELESION
Dimensions
86 x 86 x 37 mm
Poids
145 g
Description du produit
1
1
Surface tactile
3
Boîtier encastré
2
Trou fileté
PEARL GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
Service commercial PEARL France : 0033 ( 0 ) 3 88 58 02 02

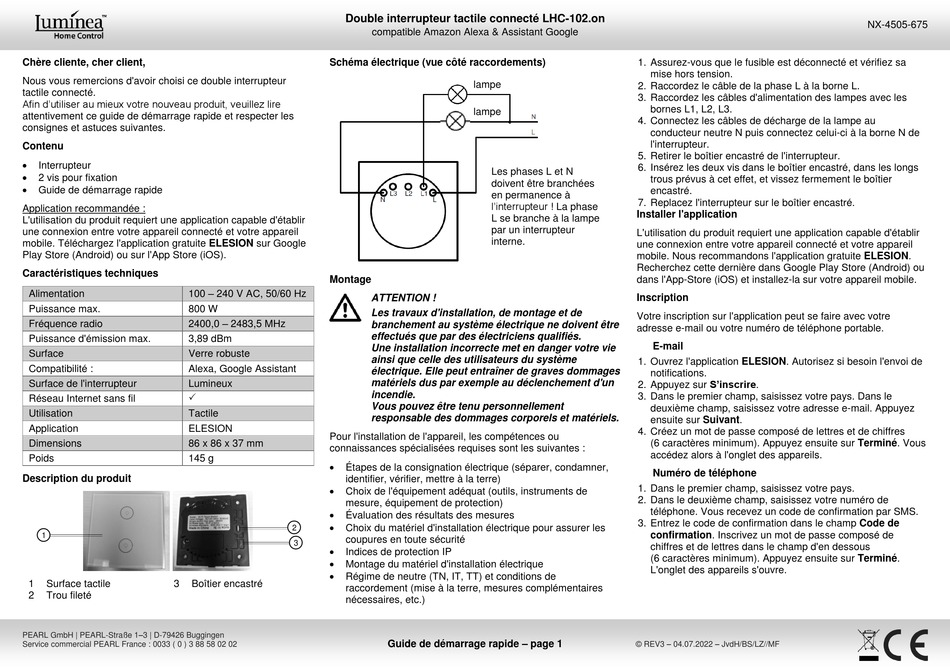

Double interrupteur tactile connecté LHC-102.on
compatible Amazon Alexa & Assistant Google
Schéma électrique (vue côté raccordements)
Montage
ATTENTION !
Les travaux d'installation, de montage et de
branchement au système électrique ne doivent être
effectués que par des électriciens qualifiés.
Une installation incorrecte met en danger votre vie
ainsi que celle des utilisateurs du système
électrique. Elle peut entraîner de graves dommages
matériels dus par exemple au déclenchement d'un
incendie.
Vous pouvez être tenu personnellement
responsable des dommages corporels et matériels.
Pour l'installation de l'appareil, les compétences ou
connaissances spécialisées requises sont les suivantes :
Étapes de la consignation électrique (séparer, condamner,
identifier, vérifier, mettre à la terre)
Choix de l'équipement adéquat (outils, instruments de
mesure, équipement de protection)
Évaluation des résultats des mesures
Choix du matériel d'installation électrique pour assurer les
2
coupures en toute sécurité
3
Indices de protection IP
Montage du matériel d'installation électrique
Régime de neutre (TN, IT, TT) et conditions de
raccordement (mise à la terre, mesures complémentaires
nécessaires, etc.)
Guide de démarrage rapide – page 1
1. Assurez-vous que le fusible est déconnecté et vérifiez sa
mise hors tension.
lampe
2. Raccordez le câble de la phase L à la borne L.
3. Raccordez les câbles d'alimentation des lampes avec les
bornes L1, L2, L3.
lampe
4. Connectez les câbles de décharge de la lampe au
conducteur neutre N puis connectez celui-ci à la borne N de
l'interrupteur.
5. Retirer le boîtier encastré de l'interrupteur.
6. Insérez les deux vis dans le boîtier encastré, dans les longs
Les phases L et N
trous prévus à cet effet, et vissez fermement le boîtier
doivent être branchées
encastré.
en permanence à
7. Replacez l'interrupteur sur le boîtier encastré.
l'interrupteur ! La phase
Installer l'application
L se branche à la lampe
par un interrupteur
L'utilisation du produit requiert une application capable d'établir
interne.
une connexion entre votre appareil connecté et votre appareil
mobile. Nous recommandons l'application gratuite ELESION.
Recherchez cette dernière dans Google Play Store (Android) ou
dans l'App-Store (iOS) et installez-la sur votre appareil mobile.
Inscription
Votre inscription sur l'application peut se faire avec votre
adresse e-mail ou votre numéro de téléphone portable.
E-mail
1. Ouvrez l'application ELESION. Autorisez si besoin l'envoi de
notifications.
2. Appuyez sur S'inscrire.
3. Dans le premier champ, saisissez votre pays. Dans le
deuxième champ, saisissez votre adresse e-mail. Appuyez
ensuite sur Suivant.
4. Créez un mot de passe composé de lettres et de chiffres
(6 caractères minimum). Appuyez ensuite sur Terminé. Vous
accédez alors à l'onglet des appareils.
Numéro de téléphone
1. Dans le premier champ, saisissez votre pays.
2. Dans le deuxième champ, saisissez votre numéro de
téléphone. Vous recevez un code de confirmation par SMS.
3. Entrez le code de confirmation dans le champ Code de
confirmation. Inscrivez un mot de passe composé de
chiffres et de lettres dans le champ d'en dessous
(6 caractères minimum). Appuyez ensuite sur Terminé.
L'onglet des appareils s'ouvre.
© REV3 – 04.07.2022 – JvdH/BS/LZ//MF
NX-4505-675
