Luminea Home Control NX-4505-675 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses Touch-Doppel-Lichttasters.
Bitte lesen Sie diese Schnellstartanleitung aufmerksam durch
und beachten Sie die aufgeführten Hinweise und Tipps, damit
Sie Ihren neuen Lichttaster optimal einsetzen können.
Lieferumfang
•
1 x Lichttaster
•
2 x Schrauben zur Befestigung
•
Schnellstartanleitung
Empfohlene App:
Zum Betrieb benötigen Sie eine App, die eine Verbindung
zwischen Ihrem Gerät und Ihrem Mobilgerät herstellen kann. Wir
empfehlen hierzu die kostenlose App Elesion aus dem Google
Play Store (Android), oder dem App Store (iOS).
Technische Daten
100 – 240 V AC 50 / 60 Hz
Stromversorgung
Max. Schaltlast 800 W
2.400,0 – 2.483,5 MHz
Funkfrequenz
Max. Sendeleistung 3.89 dBm
Oberfläche gehärtetes Glas
Kompatibel mit Amazon Alexa, Google Assistant
Schalterfläche beleuchtet

WLAN 
Bedienung per Touch
App Elesion
Abmessungen 86 x 86 x 37 mm
Gewicht 145 g
Produktdetails
1
1 Touch-Oberfläche 3 Unterputzgehäuse
2 Löcher für Schrauben
Kundenservice:
DE : +49 (0)7631-360-350 | CH: +41 (0)848-223-300 | FR: +33 (0)388-580-202
PEARL GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
Touch-Doppel-Lichttaster LHC-102.on
Amazon Alexa & Google Assistant kompatibel

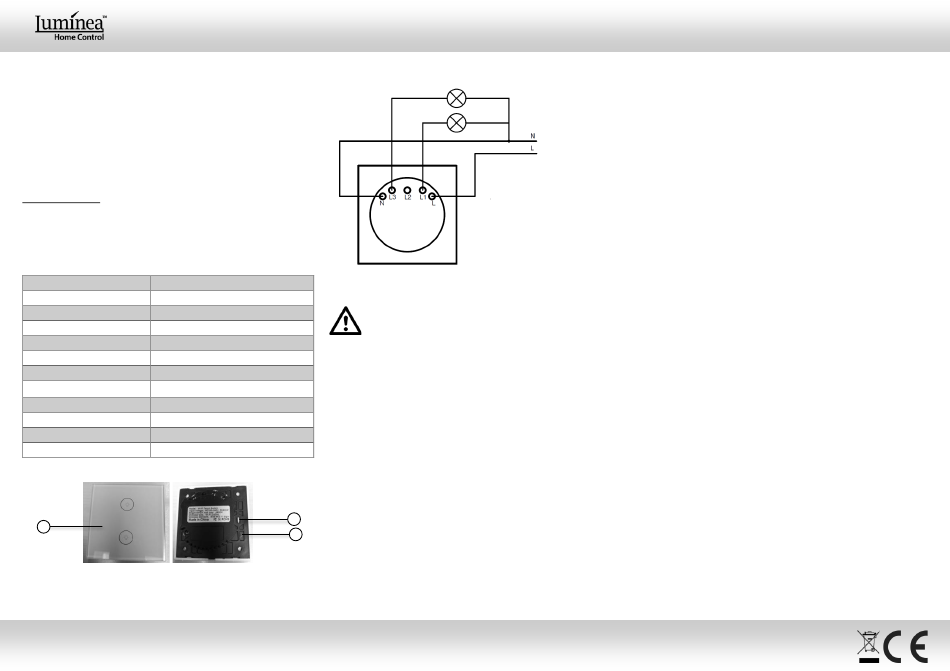

Schaltplan
Lampe
Lampe
Montage
ACHTUNG!
Installations-, Montagearbeiten und Arbeiten am
elektrischen Anschluss dürfen nur von einer
fachkundigen Person durchgeführt werden.
Eine unsachgemäße Installation gefährdet Ihr
Leben und das jedes Nutzers der elektrischen
Anlage. Zudem riskieren Sie schwere
Sachschäden, z.B. durch Brand.
Ihnen droht die persönliche Haftung bei Personen-
und Sachschäden!
Folgende Fachkenntnisse sind für die Installation erforderlich:
•
5 Sicherheitsregeln (Freischalten, gegen Wiedereinschalten
sichern, Spannungsfreiheit feststellen, Erden und
Kurzschließen, benachbarte unter Spannung stehende Teile
abdecken oder abschranken)
•
Geeignete Ausrüstung wählen (Werkzeug, Messgeräte,
2
Schutzausrüstung)
3
•
Messergebnisse auswerten
•
Auswahl des Elektro-Installationsmaterials zur Sicherstellung
der Abschaltbedingungen
•
IP-Schutzarten
•
Einbau des Elektroinstallations-Materials
Schnellstartanleitung – Seite 1
•
Art des Versorgungsnetzes (TN, IT, TT) und dessen
Anschlussbedingungen (klassische Nullung, Schutzerdung,
erforderliche Zusatzmaßnahmen, etc.)
1. Achten Sie darauf, dass die Sicherung abgeschaltet ist und
stellen Sie die Spannungsfreiheit fest.
2. Verbinden Sie die Leitung L-Phase mit der L- Klemme.
3. Verbinden Sie die zuführenden Leitungen zu den Lampen mit
den Klemmen L1, L2, L3.
4. Die abführenden Leitungen der Lampen schließen Sie an den
Neutralleiter N- Leiter und schließen Sie diesen an die N-
Am Funkschalter
Klemme des Schalters.
muss immer L und N
5. Entfernen Sie das Unterputzgehäuse vom Lichtschalter.
angeschlossen
6. Stecken Sie die beiden Schrauben in die dafür vorgesehene,
werden! Die L Phase
längliche Löcher im Unterputzgehäuse und schrauben Sie
wird über internen
das Unterputzgehäuse fest.
Schalter auf die
7. Setzen Sie den Lichtschalter wieder auf das
Lampe geschaltet.
Unterputzgehäuse.
App installieren
Zum Betrieb benötigen Sie eine App, die eine Verbindung
zwischen Ihrem Gerät und Ihrem Mobilgerät herstellen kann. Wir
empfehlen hierzu die kostenlose App Elesion. Suchen Sie diese
im Google Play Store (Android) oder im App Store (iOS) und
Registrierung
Die Registrierung in der App kann per Email-Adresse oder
Mobilfunknummer erfolgen.
Email
1. Öffnen Sie die App Elesion. Gestatten Sie gegebenenfalls
das Senden von Mitteilungen.
2. Tippen Sie auf Registrierung.
3. Stellen Sie im ersten Feld Ihr Land ein. Geben Sie im zweiten
Feld Ihre Email-Adresse ein. Tippen Sie dann auf Weiter.
4. Legen Sie ein Passwort aus Zahlen und Buchstaben fest
(mind. 6 Zeichen). Tippen Sie dann auf Fertig. Sie gelangen
zum Geräte-Tab.
Mobilfunknummer
1. Stellen Sie im ersten Feld das Land ein.
2. Geben Sie im zweiten Feld Ihre Mobilfunknummer ein. Sie
erhalten per SMS einen Bestätigungs-Code.
3. Geben Sie den erhaltenen Code im Feld Bestätigungscode
ein. Legen Sie im Feld darunter ein aus Buchstaben und
Zahlen fest (mind. 6 Zeichen). Tippen Sie dann auf Fertig.
Sie gelangen zu Geräte-Tab.
© REV3 – 04.07.2022 – JvdH/BS/LZ//MF
NX-4505-675
