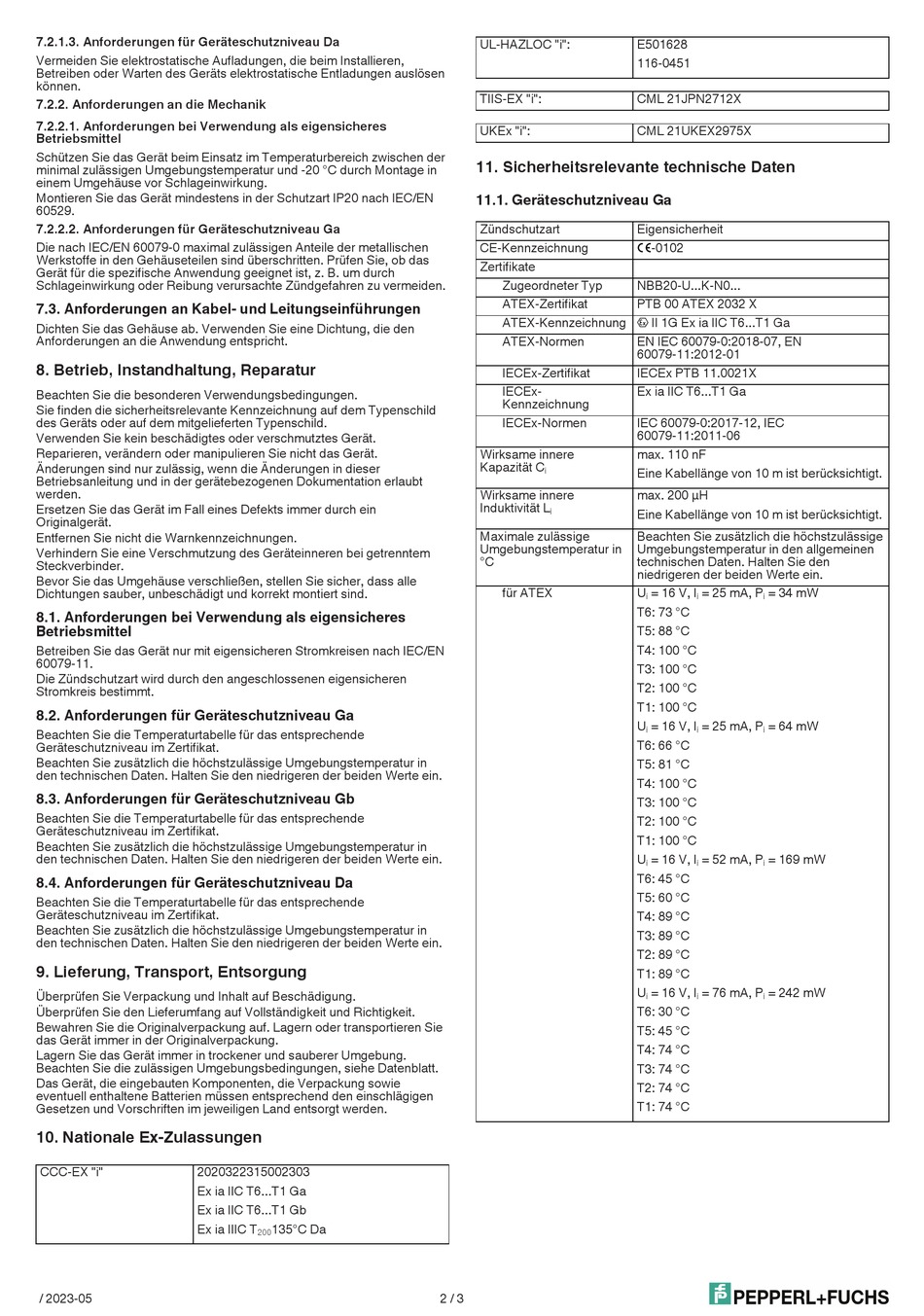

7.2.1.3. Anforderungen für Geräteschutzniveau Da
Vermeiden Sie elektrostatische Aufladungen, die beim Installieren,
Betreiben oder Warten des Geräts elektrostatische Entladungen auslösen
können.
7.2.2. Anforderungen an die Mechanik
7.2.2.1. Anforderungen bei Verwendung als eigensicheres
Betriebsmittel
Schützen Sie das Gerät beim Einsatz im Temperaturbereich zwischen der
minimal zulässigen Umgebungstemperatur und -20 °C durch Montage in
einem Umgehäuse vor Schlageinwirkung.
Montieren Sie das Gerät mindestens in der Schutzart IP20 nach IEC/EN
60529.
7.2.2.2. Anforderungen für Geräteschutzniveau Ga
Die nach IEC/EN 60079-0 maximal zulässigen Anteile der metallischen
Werkstoffe in den Gehäuseteilen sind überschritten. Prüfen Sie, ob das
Gerät für die spezifische Anwendung geeignet ist, z. B. um durch
Schlageinwirkung oder Reibung verursachte Zündgefahren zu vermeiden.
7.3. Anforderungen an Kabel- und Leitungseinführungen
Dichten Sie das Gehäuse ab. Verwenden Sie eine Dichtung, die den
Anforderungen an die Anwendung entspricht.
8. Betrieb, Instandhaltung, Reparatur
Beachten Sie die besonderen Verwendungsbedingungen.
Sie finden die sicherheitsrelevante Kennzeichnung auf dem Typenschild
des Geräts oder auf dem mitgelieferten Typenschild.
Verwenden Sie kein beschädigtes oder verschmutztes Gerät.
Reparieren, verändern oder manipulieren Sie nicht das Gerät.
Änderungen sind nur zulässig, wenn die Änderungen in dieser
Betriebsanleitung und in der gerätebezogenen Dokumentation erlaubt
werden.
Ersetzen Sie das Gerät im Fall eines Defekts immer durch ein
Originalgerät.
Entfernen Sie nicht die Warnkennzeichnungen.
Verhindern Sie eine Verschmutzung des Geräteinneren bei getrenntem
Steckverbinder.
Bevor Sie das Umgehäuse verschließen, stellen Sie sicher, dass alle
Dichtungen sauber, unbeschädigt und korrekt montiert sind.
8.1. Anforderungen bei Verwendung als eigensicheres
Betriebsmittel
Betreiben Sie das Gerät nur mit eigensicheren Stromkreisen nach IEC/EN
60079-11.
Die Zündschutzart wird durch den angeschlossenen eigensicheren
Stromkreis bestimmt.
8.2. Anforderungen für Geräteschutzniveau Ga
Beachten Sie die Temperaturtabelle für das entsprechende
Geräteschutzniveau im Zertifikat.
Beachten Sie zusätzlich die höchstzulässige Umgebungstemperatur in
den technischen Daten. Halten Sie den niedrigeren der beiden Werte ein.
8.3. Anforderungen für Geräteschutzniveau Gb
Beachten Sie die Temperaturtabelle für das entsprechende
Geräteschutzniveau im Zertifikat.
Beachten Sie zusätzlich die höchstzulässige Umgebungstemperatur in
den technischen Daten. Halten Sie den niedrigeren der beiden Werte ein.
8.4. Anforderungen für Geräteschutzniveau Da
Beachten Sie die Temperaturtabelle für das entsprechende
Geräteschutzniveau im Zertifikat.
Beachten Sie zusätzlich die höchstzulässige Umgebungstemperatur in
den technischen Daten. Halten Sie den niedrigeren der beiden Werte ein.
9. Lieferung, Transport, Entsorgung
Überprüfen Sie Verpackung und Inhalt auf Beschädigung.
Überprüfen Sie den Lieferumfang auf Vollständigkeit und Richtigkeit.
Bewahren Sie die Originalverpackung auf. Lagern oder transportieren Sie
das Gerät immer in der Originalverpackung.
Lagern Sie das Gerät immer in trockener und sauberer Umgebung.
Beachten Sie die zulässigen Umgebungsbedingungen, siehe Datenblatt.
Das Gerät, die eingebauten Komponenten, die Verpackung sowie
eventuell enthaltene Batterien müssen entsprechend den einschlägigen
Gesetzen und Vorschriften im jeweiligen Land entsorgt werden.
10. Nationale Ex-Zulassungen
CCC-EX "i"
2020322315002303
Ex ia IIC T6...T1 Ga
Ex ia IIC T6...T1 Gb
Ex ia IIIC T
/ 2023-05
135°C Da
200
UL-HAZLOC "i":
TIIS-EX "i":
UKEx "i":
11. Sicherheitsrelevante technische Daten
11.1. Geräteschutzniveau Ga
Zündschutzart
CE-Kennzeichnung
Zertifikate
Zugeordneter Typ
ATEX-Zertifikat
ATEX-Kennzeichnung
ATEX-Normen
IECEx-Zertifikat
IECEx-
Kennzeichnung
IECEx-Normen
Wirksame innere
Kapazität C
i
Wirksame innere
Induktivität L
i
Maximale zulässige
Umgebungstemperatur in
°C
für ATEX
2 / 3
E501628
116-0451
CML 21JPN2712X
CML 21UKEX2975X
Eigensicherheit
2-0102
NBB20-U...K-N0...
PTB 00 ATEX 2032 X
1
II 1G Ex ia IIC T6...T1 Ga
EN IEC 60079-0:2018-07, EN
60079-11:2012-01
IECEx PTB 11.0021X
Ex ia IIC T6...T1 Ga
IEC 60079-0:2017-12, IEC
60079-11:2011-06
max. 110 nF
Eine Kabellänge von 10 m ist berücksichtigt.
max. 200 µH
Eine Kabellänge von 10 m ist berücksichtigt.
Beachten Sie zusätzlich die höchstzulässige
Umgebungstemperatur in den allgemeinen
technischen Daten. Halten Sie den
niedrigeren der beiden Werte ein.
U
= 16 V, I
= 25 mA, P
= 34 mW
i
i
i
T6: 73 °C
T5: 88 °C
T4: 100 °C
T3: 100 °C
T2: 100 °C
T1: 100 °C
U
= 16 V, I
= 25 mA, P
= 64 mW
i
i
i
T6: 66 °C
T5: 81 °C
T4: 100 °C
T3: 100 °C
T2: 100 °C
T1: 100 °C
U
= 16 V, I
= 52 mA, P
= 169 mW
i
i
i
T6: 45 °C
T5: 60 °C
T4: 89 °C
T3: 89 °C
T2: 89 °C
T1: 89 °C
U
= 16 V, I
= 76 mA, P
= 242 mW
i
i
i
T6: 30 °C
T5: 45 °C
T4: 74 °C
T3: 74 °C
T2: 74 °C
T1: 74 °C
